MICRO-EPSILON surfaceCONTROL 3D SC2500 Betriebsanleitung Seite 11

Funktionsprinzip, Technische Daten
TX1
RX1
TX2
RX2
Power
HDD
LED Power
Rot
Grün
LED HDD
Aus
Ein
LED LAN 1 / 2
Link LED (links):
Konstant orange
Konstant grün
Aus
Act LED (rechts):
Grün
Aus
Taster Power

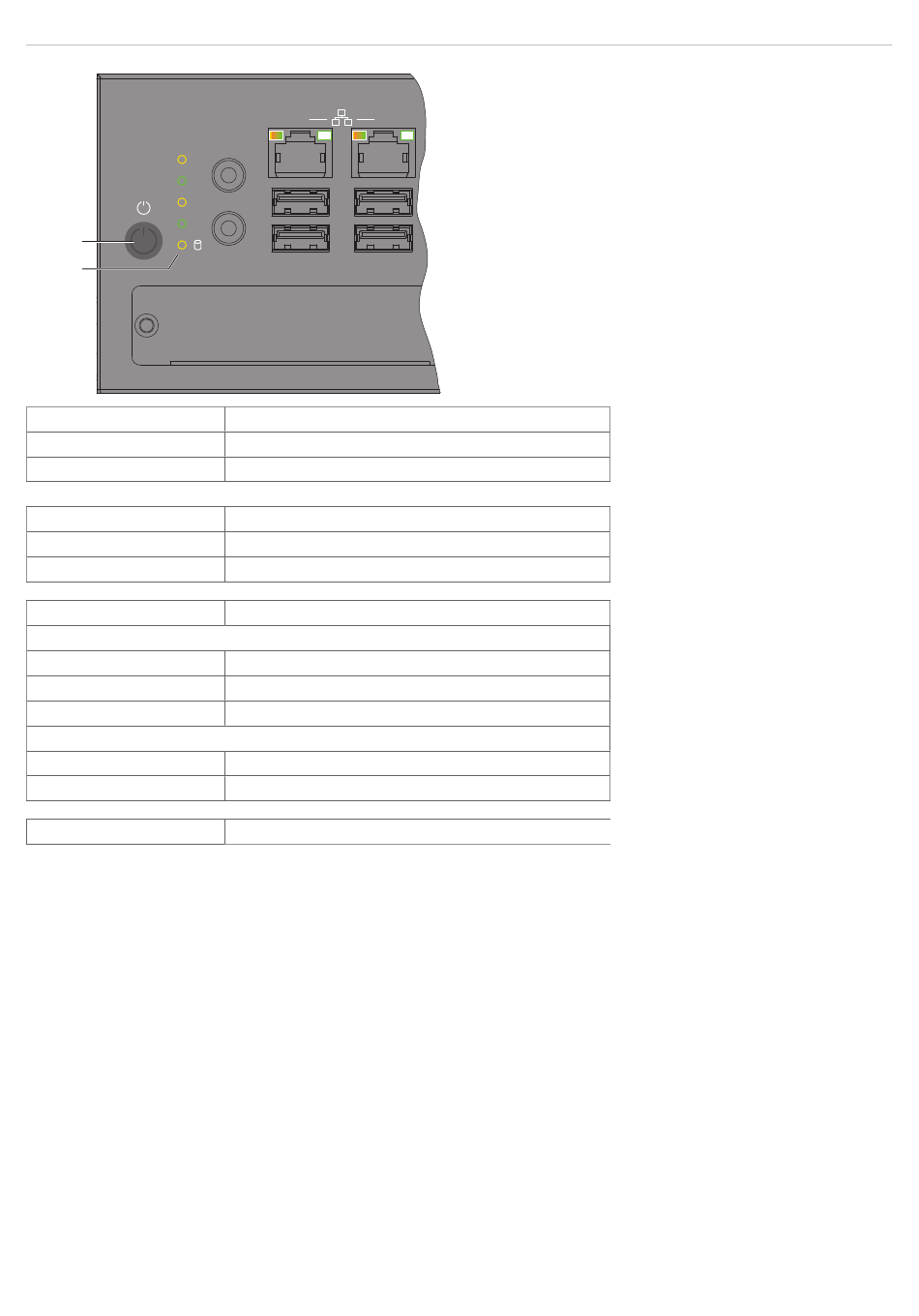

Abb. 4 LED's Controller, Ein-/Ausschalter
surfaceCONTROL 3D SC2500 / SC2510
2 1
Ausgeschaltet, Versorgungsspannung vorhanden
Betriebsbereit
Bedeutung
Kein Zugriff auf Festplatte
Schreib-/Lesezugriff auf Festplatte
Bedeutung
Gigabit Ethernet Verbindung hergestellt
100 Mbit Ethernet Verbindung hergestellt
10 Mbit Ethernet Verbindung hergestellt
Aktive Datenübertragung
Keine Datenübertragung
Schaltet den Controller ein bzw. aus
