Installation und Montage
4.2

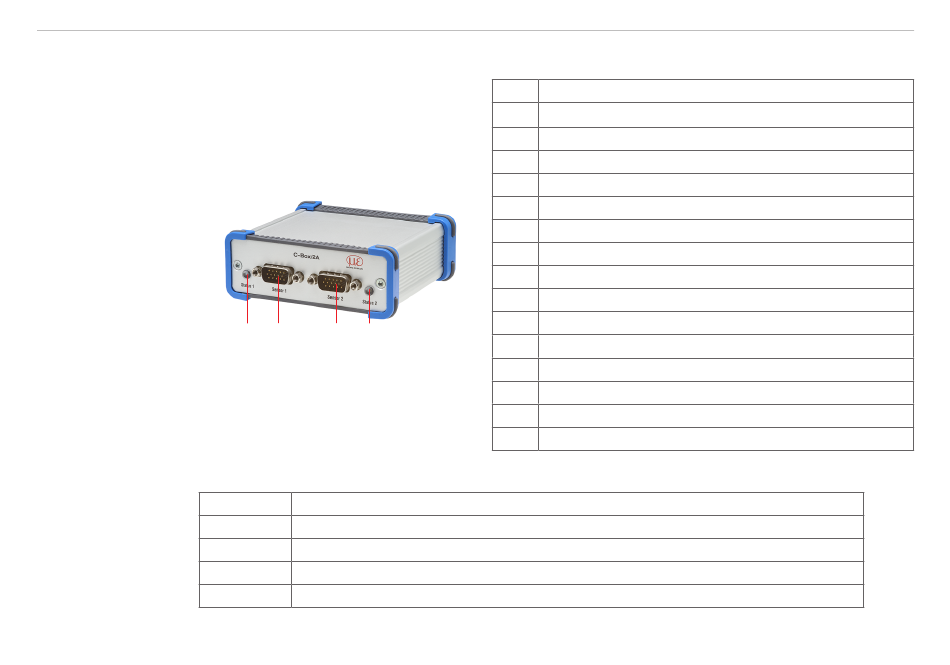

Abb. 2 Steckerbelegung Sensoranschlüsse (2), Sensor 1 bzw. Sensor 2
LED Farbe
aus
grün
rot
orange
Abb. 3 Beschreibung LED (1) für Sensor 1 bzw. Sensor 2
C-Box/2A
Elektrische Anschlüsse, LEDs
1
2
2
1
Beschreibung
Kein Sensor angeschlossen
Sensor im Messbetrieb und innerhalb des Messbereichs
Sensor im Messbetrieb und außerhalb des Messbereichs
Sensor im Konfigurationsbetrieb (keine Messdaten-Ausgabe)
Pin
Signal
1
RS422 TxD-
2
RS422 TxD+
3
RS422 RxD-
4
RS422 RxD+
5
GND
6
RS422 TRG+
7
RS422 TRG-
8
5V CMOS-Ausgang (Reserve, nicht belegen)
9
Spannungsversorgung +24 V über Power-Anschluss
10
Spannungsversorgung +24 V über Power-Anschluss
11
Multifunktionsausgang TTL oder HTL kompatibel
12
Laser-ON- HTL kompatibel
13
NC
14
NC
15
GND
Seite 15
