8.1.2 Gesamtübersicht
In den folgenden Abbildungen werden die Symbole der Menüoberfläche „Gesamtübersicht" der
KHS-Mini Systemsteuerung -MASTER 2.0- erläutert. Die Abbildungen zeigen die „Gesamt-
übersicht" nach einer exemplarischen Parametrierung eines Systems mit einer KHS-Mini
Systemsteuerungen -MASTER 2.0- und zwei KHS-Mini Systemsteuerungen -SLAVE-.
Programm 1 aktiv
Master
Slave
CAN-BUS aktiv
Temperatursensor angelegt
„Rollen rückwärts/vorwärts"
wechseln zwischen den
Blättern 1 bis 8
Wechsel von „Gesamtübersicht" in „Detailübersicht"
1x „OK" Steuerung wählen (Rahmen*)
2x „OK" Wechseln in Detailübersicht
*: Es erscheint ein Rahmen um den Eintrag der ersten
Steuerung (siehe Abb. 8.4 links oben) auf dem
ausgewählten Blatt (1 bis 8). Durch ein erneutes
Betätigen der OK-Taste,
„Detailübersicht" (siehe Abb. 8.5) der gewählten
Steuerung. Alternativ kann durch Drücken der ↑- oder
der ↓-Taste eine andere aktive Steuerung ausgewählt
werden. Dies wird wieder durch einen blinkenden
Rahmen angezeigt. Wird nun die OK-Taste gedrückt,
öffnet sich die Detailübersicht dieser anderen
Steuerung.
Legende Symbole
Wasserwechsel aktiv: Ventilsymbol wird umrahmt
EBA KHS-Mini Systemsteuerung
Blatt 1 von 8 Uhrzeit (wechselt mit Datum)

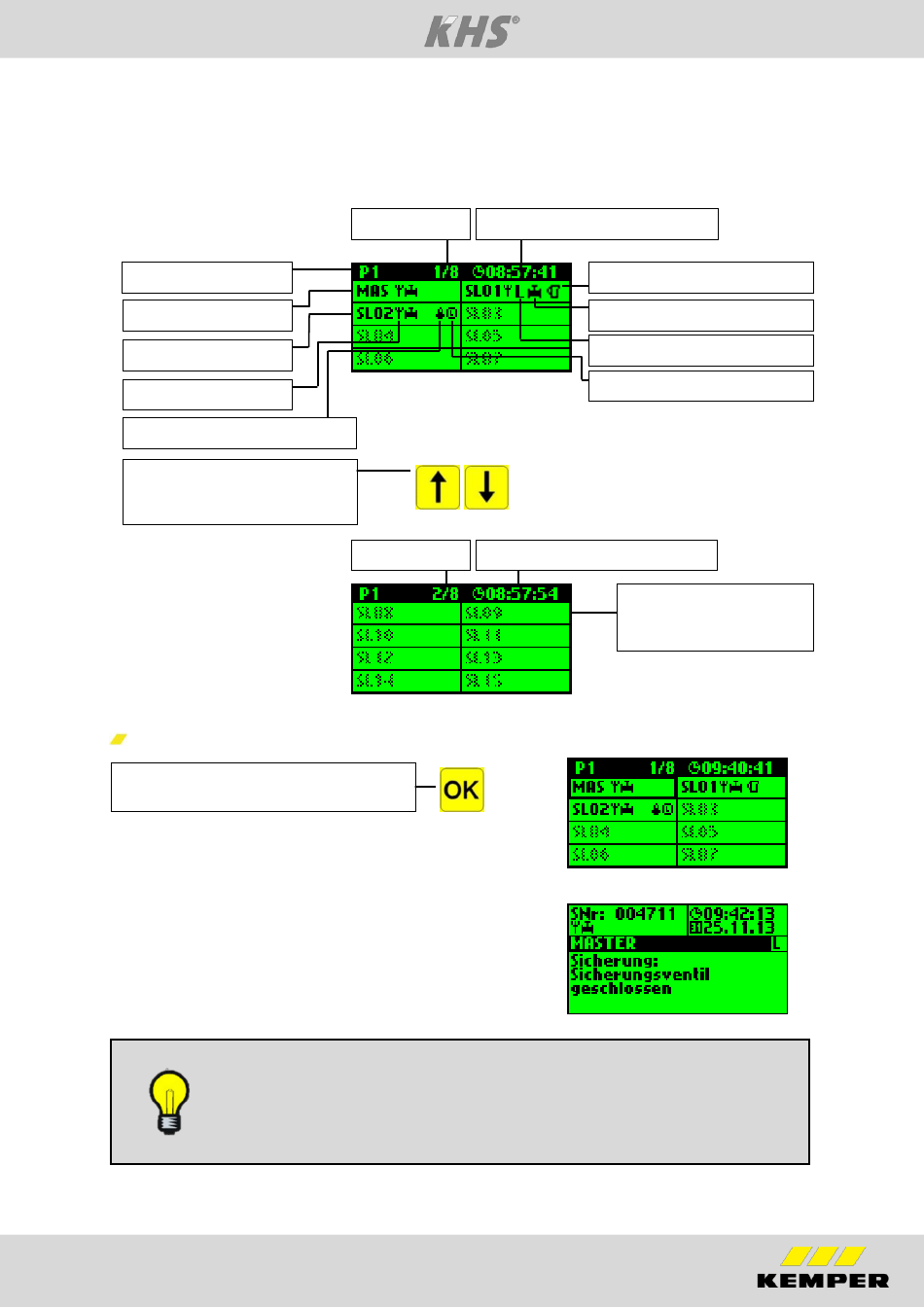

Abb. 8.2 Gesamtübersicht 1/8
Blatt 2 von 8 Uhrzeit (wechselt mit Datum)
Abb. 8.3 Gesamtübersicht 2/8
öffnet sich die
Zeitsteuerung
Volumensteuerung
Temperatursteuerung -> Temperatursymbol blinkt
19
Durchflusssensor angelegt
Spülventil angelegt
„L" Leckage
Zeitsteuerung aktiv
Leere Slave-Slots (bis 62
Systemsteuerungen –
SLAVE- möglich)
Abb. 8.4 Auswahl Steuerung
Abb. 8.5 Detailübersicht
-> Uhrsymbol blinkt
-> Volumensymbol blinkt
