8.1.4.3 Geräteeinstellungen
In dem Untermenü „Geräteeinstellungen" werden die einzelnen KHS-Mini Systemsteuerungen mit
den eingebauten Aktoren und Sensoren logisch miteinander verknüpft. Die Abbildung 8.24 zeigt
eine Übersicht des Untermenüs „Geräteeinstellungen". Über die Tasten „↑" und „↓" und der
anschließenden Bestätigung mit der Taste „OK", wird die gewünschte Steuerung ausgewählt.
Anschließend wird die gewünschte Verknüpfungsoption (Steuerungstyp, Ventiltyp, Sensortyp,
Anzeige Alarmrelais, Schaltspiele) über „OK" gewählt. Danach öffnet sich eine Auswahl, in
welcher das zugehörige Bauteil gewählt wird. Über ein weiteres „OK" öffnen sich, je nach Gerät,
spezifische Einstellmöglichkeiten. Diese werden Anhand des Musterprojekts detailliert erläutert.
Geräteauswahl
03
04

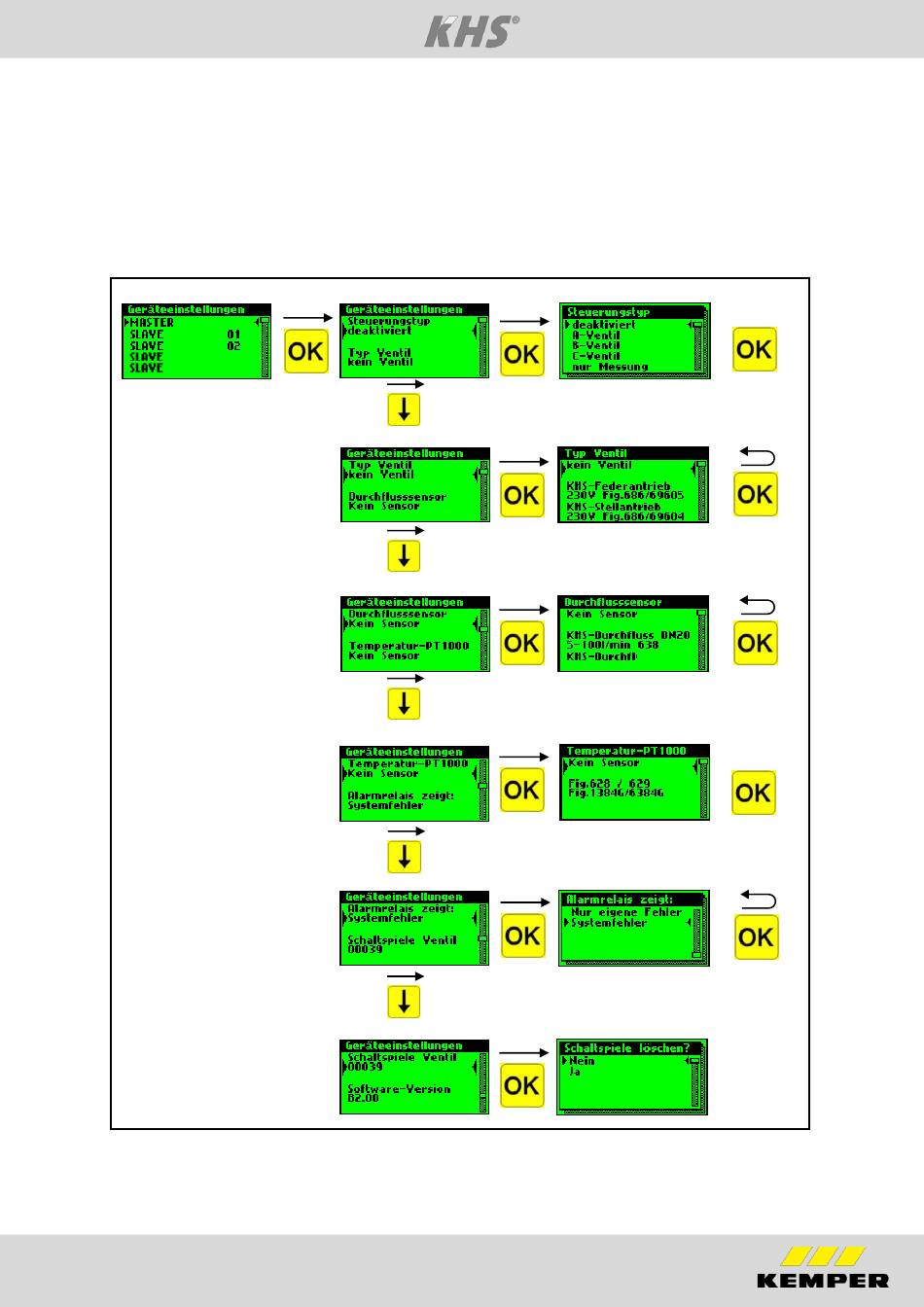

Abb. 8.24 Übersicht des Untermenüs „Geräteeinstellungen"
EBA KHS-Mini Systemsteuerung
Steuerungstyp
Ventil
Sensor wählen
Sensor wählen
Anzeige Alarmrelais
Schaltspiele löschen
26
.....
.....
