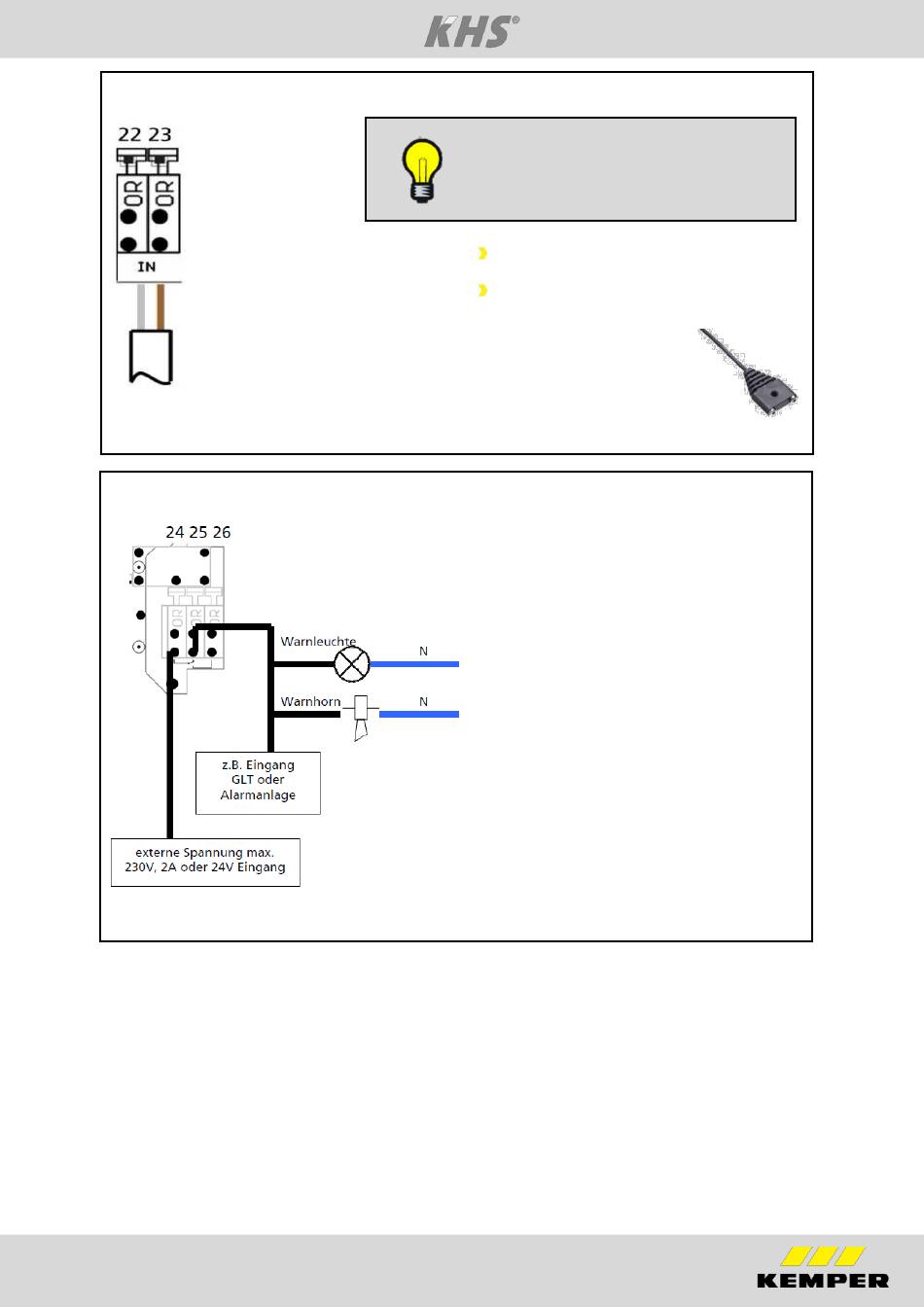

6.2.2.9 Anschluss Wasserfühler (Figur 620 00)
Abb. 6.15: Exemplarische Darstellung Anschluss Wasserfühler
6.2.2.10
Anschluss potentialfreies Alarmrelais
Abb. 6.16: Exemplarische Darstellung des Alarmrelais
EBA KHS-Mini Systemsteuerung
Hinweis:
Es besteht die Möglichkeit bis zu 25
Wasserfühler parallel in die Meldelinie
einzubinden.
max. Leitungslänge Wasserfühler: < 50m
mit Standardleitung
max. Leitungslänge Wasserfühler: > 50m
bis 500m als abgeschirmte Leitung, 2x
0,75 mm², (z.B. UL-LIYCY)
W = weiß = 22
BN = braun = 23
Überwachungsbeispiel:
spannungsausfall
werden
Spannung an die Warnleuchte, das Warnhorn
oder an die GLT gemeldet.
14
Fehler
und
Netz-
mit
externer
