8.
Parametrierung
Die KHS-Mini Systemsteuerung -MASTER 2.0- kann über die interne Menübedienung oder über
einen WEB-Server parametriert werden. Des Weiteren können gesicherte Parametrierungen über
eine USB-Schnittstelle an der KHS-Mini Systemsteuerung -MASTER 2.0- aufgespielt werden.
Das unten abgebildete Musterprojekt zeigt grundlegende Steuerungsarten der KHS-Mini
Systemsteuerung -MASTER 2.0- auf. Die einzelnen Möglichkeiten der Parametrierung der KHS-
Mini Systemsteuerung -MASTER 2.0-, sollen mittels exemplarischer Parametrierungen des
Musterprojektes in den folgenden Kapiteln (8.1und 8.2) verdeutlicht werden.
Nachdem alle Geräte, wie in Kapitel 6 beschrieben, montiert und elektrisch angeschlossen sind
und eine Netzwerkverbindung erfolgreich eingerichtet ist, beginnt die eigentliche Parametrierung
der einzelnen KHS-Mini Systemsteuerungen.
Das Musterprojekt verfügt über eine KHS-Mini Systemsteuerung -MASTER 2.0- und über sechs KHS-
Mini Systemsteuerungen -SLAVE-. Die in Abbildung 8.1 abgebildeten Systemsteuerungen sollen
die Kaltwasserleitung eines fiktiven Gebäudes gegen Stagnation und Leckage absichern.
Verbraucher
Sensor-Kabel
230V-Kabel
CAN-Bus-Kabel
1.OG
EG
Ventil
Keller
Keller

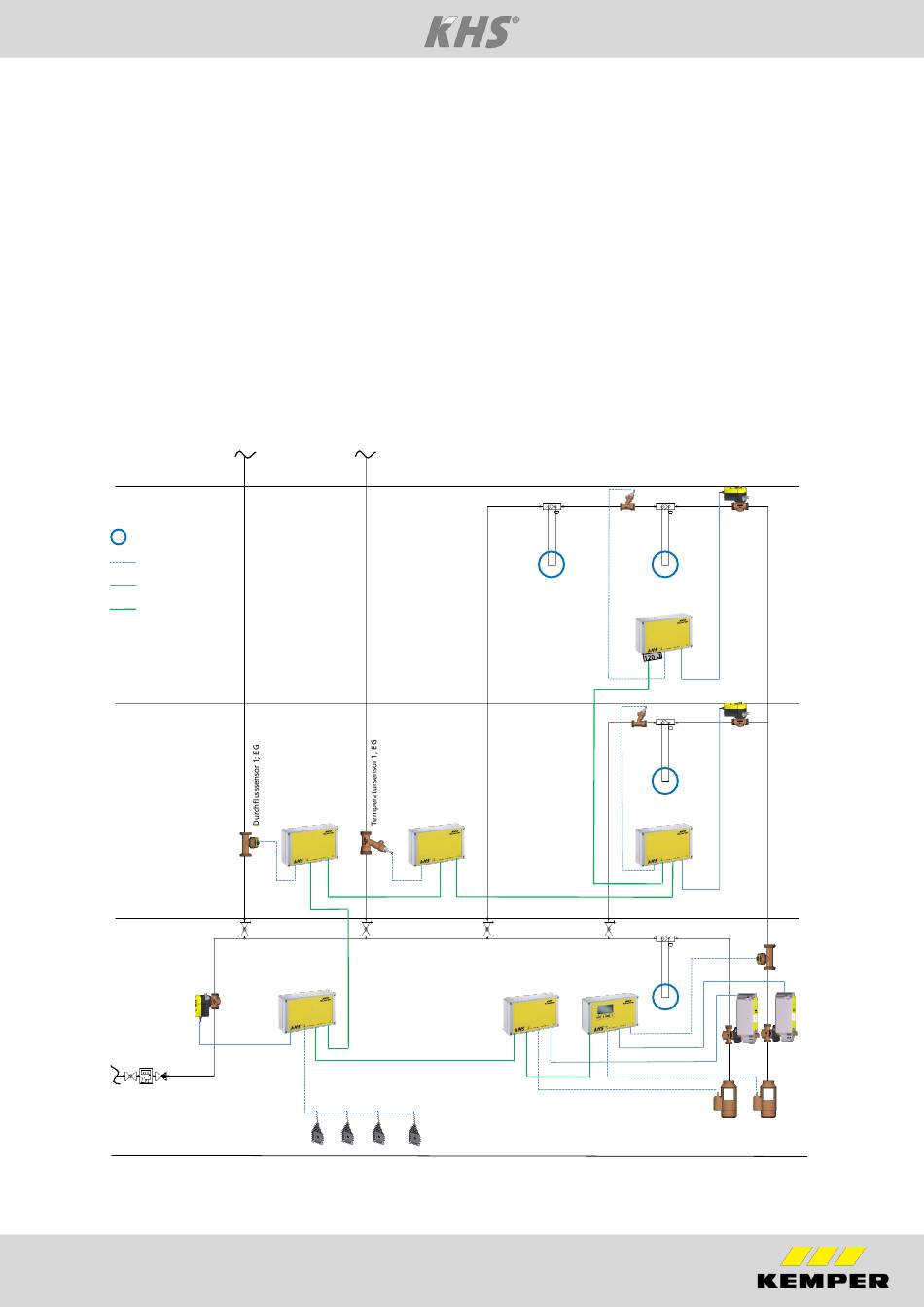

Abb. 8.1 Musterprojekt
EBA KHS-Mini Systemsteuerung
SLAVE 1.3
SLAVE 1.4
SLAVE 1.2
Wasserfühler 1-4; Keller
Temperatursensor 3;
1OG
Temperatursensor 2;
EG
SLAVE 1.5
MASTER
SLAVE 1.1
17
Ventil A3;
1OG;
Temperatur-
gesteuert
SLAVE 1.6
Ventil A2; EG;
Zeitgesteuert
Durchflusssensor 2;
Keller
Ventil B1;
Keller
C1
B1
Ventil C1;
Keller;
Zeit-
gesteuert
Auslauf + Überlaufüber-
wachung 1-2; Keller
