Gesamtübersicht - Kemper KHS Mini Systemsteuerung SLAVE Montage- Und Bedienungsanleitung

3.1.1 Gesamtübersicht
Symbol Bedeutung
MAS
Übersicht -Master-
SLXX
Übersicht -SLAVE- mit der Nummer XX
HSXX
Übersicht KHS HS2 mit der Nummer XX
KHS VAV Vollstromabsperrventil mit Stellantrieb angelegt
KHS VAV Vollstromabsperrventil geöffnet
CAN-Bus der Systemsteuerung aktiv
Störung erkannt
Leckage-Überwachung der Systemsteuerung aktiv
Durchflusssensor angelegt (Symbol blinkt: Durchflusssteuerung aktiv)
Symbol blinkt: Zeitsteuerung aktiv
Temperatursensor angelegt (Symbol blinkt: Temperatursteuerung aktiv)
P1 / P2
Aktiviertes Programm der Programm-Umschaltung
1/8
Blatt 1 von 8
Detailübersicht
1x „OK" Steuerung wählen (Rahmen*)
2x „OK" Wechseln in Detailübersicht
*: Es erscheint ein Rahmen um den Eintrag der ersten
Steuerung auf dem ausgewählten Blatt (siehe 1).
Durch ein erneutes Betätigen der OK-Taste, öffnet
sich die „Detailübersicht" (siehe 2) der gewählten
Steuerung. Alternativ kann durch Drücken der ↑- oder
der ↓-Taste eine andere Steuerung ausgewählt
werden. Nachfolgend wird der mögliche Inhalt der
Detailansichten beschrieben.
Symbol
Sicherung
Temperatur
Durchfluss
Volumen
Spüldauer
SNr:
K410068602008-00 / 04.2017

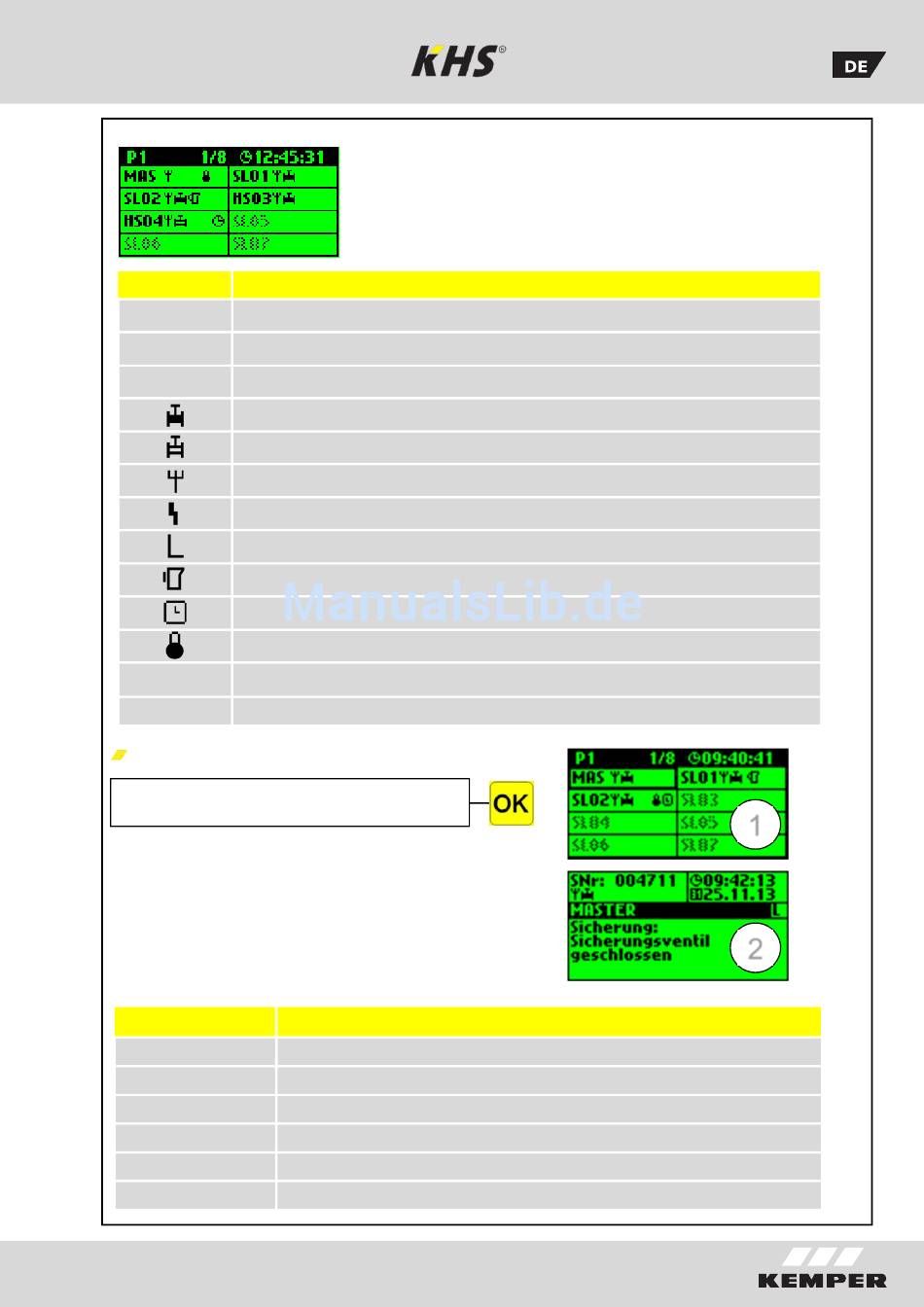

In den folgenden Abbildungen werden die Symbole der
Menüoberfläche „Gesamtübersicht" der KHS Mini System-
steuerung -MASTER 2.0- erläutert.
Bedeutung
Sicherungsventil geschlossen oder geöffnet
Aktueller Wert des angeschlossenen Temperatursensors
Aktueller Wert des angeschlossenen Durchflusssensors
Volumen des letzten oder des aktuellen Wasserwechsels
Dauer des bevorstehenden oder des aktuellen Wasserwechsels
Seriennummer der ausgewählten Systemsteuerung
15
1
2
