DEUTSCH

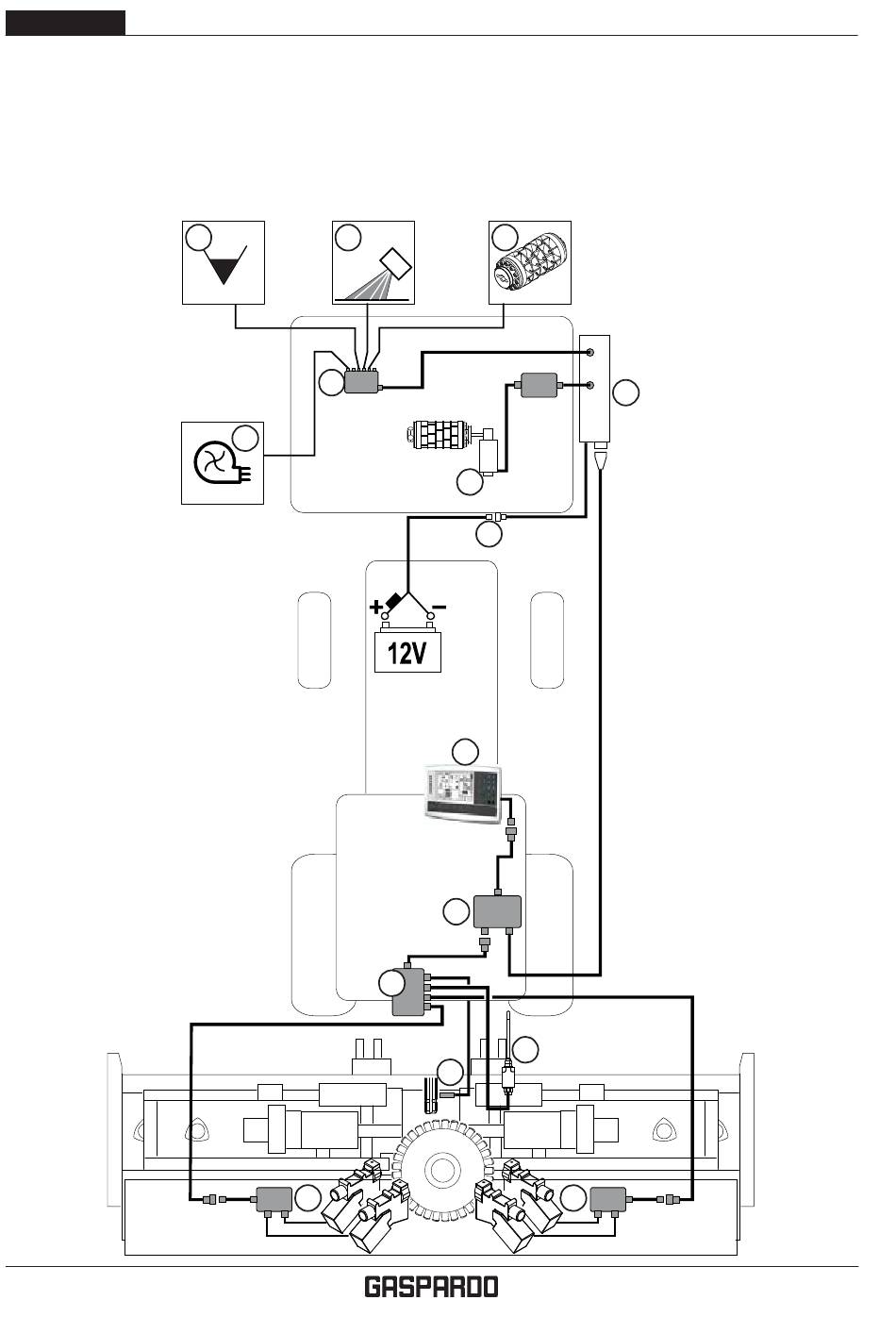

3.5 HAUPTSCHEMA
fig. 4
I) Monitor GENIUS;
J) Stromkasten für Monitoranschluss;
K) Hauptschalttafel;
L) A n s c h l u s s k a s t e n
Reihenausschlussmotoren;
M) Reihenausschlussmotoren;
N) Passagenzählsensor (Finger);
O) Getriebemotor Dosiererantrieb;
P) Stromkasten Sensoren;
P1- Trichterniveausensor (Nr.1);
P2- Vo r la u fg e sc h win dig ke itsse nsor
(Radar) (Nr.1);
P3- Sensor Streuwellendrehung (Nr.1);
P4- Sensor Gebläsedrehgung (Nr.1);
Q) Anschlusskabel Stromversorgung Batte-
rie (12V);
R) Sensor Kardanwellendrehung
60
GEBRAUCH UND WARTUNG
SAATGUTSTREUUNG - PA1
P1
P2
P
P4
M
P3
O
Q
I
J
L
N
R
K
M
cod. G19502880
