10 Instrumentensystem
10.5.2 Integriertes Tray
44
Planmeca Compact i

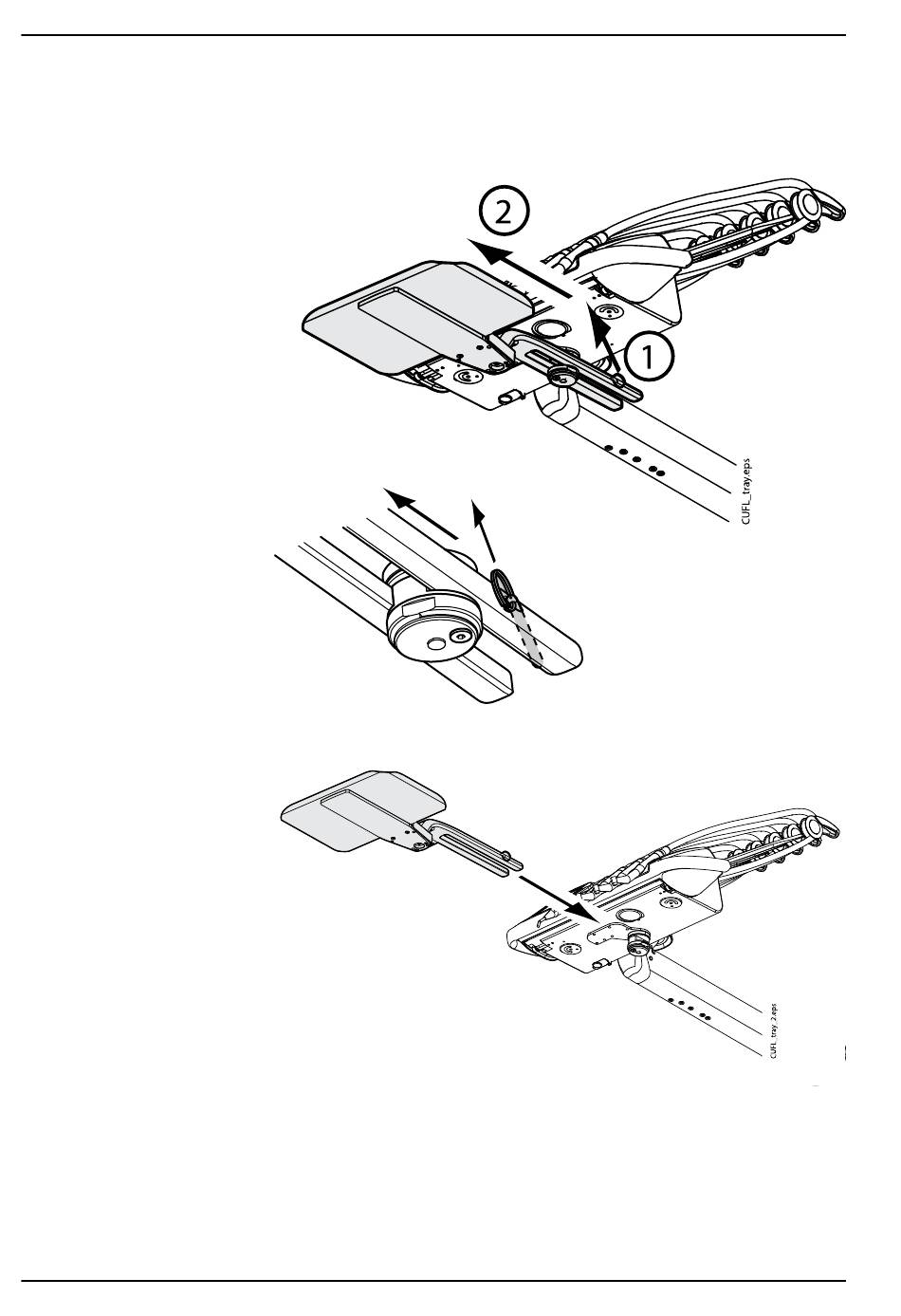

Der Befestigungsarm der Tray-Ablage wird mit einer Schnellkupplung
an der Instrumentenkonsole befestigt. Um die Tray-Einheit von
der Instrumentenkonsole abzunehmen, ziehen Sie den Ring des
Schließmechanismus nach außen (1) und ziehen Sie dann den
Befestigungsarm der Tray-Ablage aus seiner Position (2).
Um den Befestigungsarm wieder an der Instrumentenkonsole zu befestigen,
schieben Sie ihn einfach auf seine Position.
Das integrierte Tray ist für schwenkbare Tragarme mit hängenden
Instrumentenschläuchen verfügbar. Die zulässige Höchstlast für das Tray
beträgt 2 kg.
