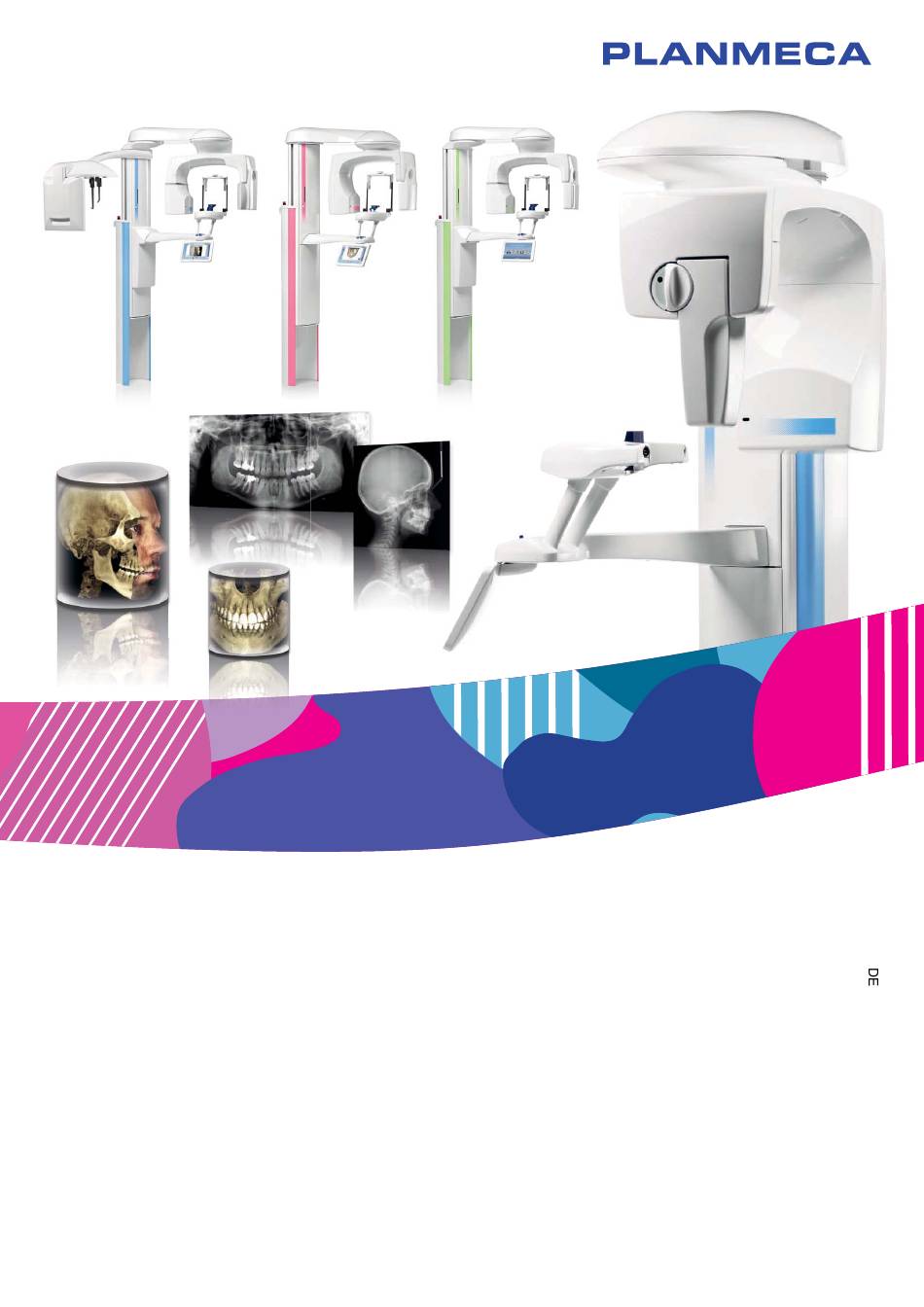

- Seite 1 Planmeca ProMax ® -Fernröntgengerät Bedienungsanleitung 10035636...
- Seite 2 Die ständige Weiterentwicklung der Produkte gehört bei Planmeca zur Firmenpolitik. Obwohl alle Anstrengungen unternommen werden, um eine aktuelle Produktdokumentation zu erstellen, sollte diese Publikation nicht als unfehlbarer Leitfaden für die aktuellen Spezifikationen betrachtet werden. Planmeca behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. COPYRIGHT PLANMECA Publikationsnummer 10035636 Version 7 Datum der Veröffentlichung 28.
-
Seite 3: Inhaltsverzeichnis
4.2.1 Sensor vom C-Arm abnehmen..................11 4.2.2 Dimax-Sensor am Fernröntgengerät befestigen............14 4.2.3 Weitere Vorbereitungen der 3D-Röntgengeräte............16 Planmeca Romexis vorbereiten....................16 Patienten vorbereiten........................17 Fernröntgenaufnahme..........................18 Programm auswählen........................18 Patientengröße auswählen......................18 Patientenpositionierung für laterale Projektion................19 Patientenpositionierung für posterior-anteriore oder anterior-posteriore Projektion.....24 Patientenpositionierung für Submental-Vertex-Projektion............29... - Seite 4 Inhaltsverzeichnis Planmeca ProCeph Bedienungsanleitung...
-
Seite 5: Einleitung
1 Einleitung 1 Einleitung In diesem Handbuch wird die Bedienung des Planmeca ProMax- Fernröntgengeräts beschrieben. Mit dem Planmeca ProMax-Fernröntgengerät lässt sich der Kopf des Patienten für Röntgenaufnahmen des Schädels genau positionieren. Das Gerät eignet sich auch für Aufnahmen von Händen, um Untersuchungen zum Knochenalter vorzunehmen. -
Seite 6: Einschalten Des Röntgengeräts
2 Einschalten des Röntgengeräts 2 Einschalten des Röntgengeräts Der Ein/Aus-Schalter befindet sich unter dem Oberteil der stationären Säule. HINWEIS Um die Lebensdauer Ihres Röntgengeräts zu verlängern, schalten Sie es immer aus, wenn Sie es nicht aktiv verwenden. Planmeca ProCeph Bedienungsanleitung... -
Seite 7: Hauptbestandteile
3 Hauptbestandteile 3.1 Fernröntgengerät im Überblick 1. Taste zur Höhenverstellung 2. Kopfstützenplatte 3. Rotationsskala 4. Nasenbügel 5. Dimax-Sensor 6. Kopfpositionierhilfen (siehe Abschnitt „Positionierungshilfen“ auf Seite 4) 7. Löselasche der Halterung der Kopfpositionierhilfe (linkes Ohr des Patienten) 8. Kollimator Bedienungsanleitung Planmeca ProCeph... -
Seite 8: Positionierungshilfen
Wenn eine der Tasten aus irgendeinem Grund während des Vorgangs blockiert, können Sie die Auf-/Abwärtsbewegung stoppen, indem Sie eine der Steuertasten oder den Positionierungs-Joystick betätigen. Dies ist eine Sicherheitsmaßnahme, die gewährleistet, dass die Auf-/Abwärtsbewegung bei einem Notfall gestoppt werden kann. Planmeca ProCeph Bedienungsanleitung... - Seite 9 Säulenbewegung automatisch gestoppt. Beseitigen Sie das Hindernis, bevor Sie die Säule wieder bewegen. HINWEIS Beim Positionieren sitzender Patienten (z. B. im Rollstuhl) ist das Fernröntgengerät immer erst nach unten zu fahren, bevor Sie den Patienten positionieren. Bedienungsanleitung Planmeca ProCeph...
-
Seite 10: Not-Aus-Taste
Gerät erzeugt keine Strahlung mehr. Die Auf- und Abwärtsbewegung wird innerhalb eines Abstands von 10 mm gestoppt. Auf dem Touchscreen erscheint eine Hilfemeldung. Führen Sie den Patienten vom Röntgengerät weg. Lösen Sie dann die Not-Aus-Taste. Das Röntgengerät wird automatisch neu gestartet. Planmeca ProCeph Bedienungsanleitung... -
Seite 11: Vorbereitungen Für Die Aufnahme
Ihnen, die rechte und linke Seite des Patienten zu erkennen. • Die linke Kopfpositionierhilfe enthält eine Kugel. • Die rechte Kopfpositionierhilfe enthält einen Ring. HINWEIS Achten Sie darauf, die Kopfpositionierhilfen richtig herum einzusetzen. HINWEIS Der Nasenbügel muss wie in der Darstellung nach innen zeigen. Bedienungsanleitung Planmeca ProCeph... - Seite 12 4 Vorbereitungen für die Aufnahme Schritte 1. Drücken Sie die Verriegelung nach oben, und schieben die Kopfpositionierhilfe / den Nasenbügel so weit wie möglich hoch. 2. Drücken Sie die Verriegelung nach unten, so dass die Kopfpositionierhilfe / der Nasenbügel einrastet. Planmeca ProCeph Bedienungsanleitung...
-
Seite 13: Und 3D-Positionierungshilfen Entfernen
4 Vorbereitungen für die Aufnahme Zum Schutz der Kopfpositionierhilfen können Einwegschutzhüllen verwendet werden. 4.1.2 2D- und 3D-Positionierungshilfen entfernen Schritte 1. Wenn die Kopfhalter platziert sind, klappen Sie sie nach unten, und entfernen Sie alle Positionierungshilfen vom Positionierungstisch. Bedienungsanleitung Planmeca ProCeph... - Seite 14 4 Vorbereitungen für die Aufnahme 2. Wenn die Stützbügel platziert sind, entfernen Sie alle Patientenstützen vom Positionierungstisch, einschließlich Stützbügel, Kinnmulde und Adapter. 3. Um die Stützbügel zu entfernen, lösen Sie erst die Sperrriegel, und ziehen Sie die Stützbügel dann heraus. Planmeca ProCeph Bedienungsanleitung...
-
Seite 15: Zusätzliche Vorbereitung Bei Röntgengeräten Mit Dimax-Sensor
Seite 14) 4.2.1 Sensor vom C-Arm abnehmen Bevor Sie beginnen HINWEIS Sensor nicht während der Aufnahme entfernen. Schritte 1. Drücken Sie den elektrischen Anschluss am C-Arm. Sie unterbrechen damit die Stromverbindung zwischen C-Arm und Sensor. Bedienungsanleitung Planmeca ProCeph... - Seite 16 4 Vorbereitungen für die Aufnahme 2. Drehen Sie den Sperrriegel um 180 Grad. Das öffnet den Schließmechanismus. Planmeca ProCeph Bedienungsanleitung...
- Seite 17 4 Vorbereitungen für die Aufnahme 3. Ziehen Sie vorsichtig den Sensor heraus. VORSICHT Den Sensor nicht fallen lassen. Planmeca haftet nicht für Schäden, die durch Bedienungsfehler (z.B. Fallenlassen des Sensors), Fahrlässigkeit oder nicht bestimmungsgemäßen Gebrauch verursacht werden. Verwenden Sie den Sensor nicht, wenn der (in der Abbildung gekennzeichnete) Stoßindikator rot anzeigt - wenden Sie sich an Ihren...
-
Seite 18: Dimax-Sensor Am Fernröntgengerät Befestigen
4 Vorbereitungen für die Aufnahme 4.2.2 Dimax-Sensor am Fernröntgengerät befestigen Schritte 1. Setzen Sie den Sensor in den Adapter am Fernröntgengerät ein. 2. Drehen Sie den Sperrriegel um 180, um die mechanische Verbindung zu sichern. Planmeca ProCeph Bedienungsanleitung... - Seite 19 4 Vorbereitungen für die Aufnahme 3. Drücken Sie auf der anderen Seite auf den Stromanschlussknopf am Fernröntgengerät. Hierdurch wird die Stromverbindung zwischen dem Fernröntgengerät und Sensor hergestellt. Bedienungsanleitung Planmeca ProCeph...
-
Seite 20: Weitere Vorbereitungen Der 3D-Röntgengeräte
C-Arm entfernen (siehe abgenommen werden Abschnitt „Sensor vom C-Arm abnehmen“ auf Seite 11) 4. Gelenk: Röntgenstrahler 5. 3D-Einheit C-Arm dreht sich in Fernröntgenstellung 4.3 Planmeca Romexis vorbereiten Schritte 1. Wählen Sie den Patienten aus. Planmeca ProCeph Bedienungsanleitung... -
Seite 21: Patienten Vorbereiten
2. Klicken Sie mit der rechten Maustaste auf den Patienten und wählen Sie Erfassen und anschließend FernrAufn für die Fernröntgenaufnahme. Detaillierte Informationen über die Romexis-Funktionen finden Sie in der Bedienungsanleitung zu Planmeca Romexis 6. 4.4 Patienten vorbereiten Schritte 1. Bitten Sie den Patienten, Brille, Hörgeräte, Zahnprothesen, Haarnadeln und persönlichen Schmuck wie Ohrringe, Halsketten und Piercings... -
Seite 22: Fernröntgenaufnahme
XS = Kind • S = Kleine Erwachsene • M = Mittelgroße Erwachsene • L = Große Erwachsene • XL = Sehr große Erwachsene HINWEIS Die Belichtungswerte stellen sich automatisch auf die gewählte Patientengröße und den Fernröntgen-Programmtyp ein. Planmeca ProCeph Bedienungsanleitung... -
Seite 23: Patientenpositionierung Für Laterale Projektion
180°-Position, wenn Sie den Patienten zur Wand hindrehen möchten. Das entsprechende Programm wird automatisch ausgewählt, und die Darstellung auf dem Bildschirm zeigt diese Projektion. 2. Wählen Sie den aufzunehmenden Bereich: • Graues Ausblendungszeichen = aufzunehmender Bereich • Rote Ausblendungszeichen = NICHT aufzunehmender Bereich Bedienungsanleitung Planmeca ProCeph... - Seite 24 ändern, wählen Sie Betriebseinstellungen -> 1340 Aufnahmeeinstellungen -> Aufnahmebereichseinstellungen des Fernröntgengeräts . Einzelheiten finden Sie im Abschnitt „Benutzereinstellungen“ in der Bedienungsanleitung des Röntgengeräts. 3. Gehen Sie in den nächsten Bildschirm, und wählen Sie • dieses Symbol: ODER Planmeca ProCeph Bedienungsanleitung...
- Seite 25 5 Fernröntgenaufnahme • die Vorwärts-Taste: 4. Drücken Sie den Hebel zum Lösen an der linken Halterung der Kopfpositionierhilfe, und ziehen Sie die Kopfpositionierhilfen und den Nasenbügel so weit wie möglich aus. Bedienungsanleitung Planmeca ProCeph...
- Seite 26 Höhenverstellung drücken, bis die Ohroliven an den Enden der Kopfpositionierhilfen auf Ohrenhöhe des Patienten sind. 6. Positionieren Sie den Patienten so zwischen den Kopfpositionierhilfen, dass er • von der Wand wegschaut ODER • zur Wand hinschaut. Planmeca ProCeph Bedienungsanleitung...
- Seite 27 7. Drücken Sie den Hebel zum Lösen an der linken Halterung der Kopfpositionierhilfe, und ziehen Sie die Kopfpositionierhilfen ganz vorsichtig aus den Ohren des Patienten. 8. Schieben Sie den Nasenbügel so weit, bis er den Nasenwurzelpunkt des Patienten berührt. Bedienungsanleitung Planmeca ProCeph...
-
Seite 28: Patientenpositionierung Für Posterior-Anteriore Oder Anterior-Posteriore Projektion
5.4 Patientenpositionierung für posterior-anteriore oder anterior-posteriore Projektion Schritte 1. Drehen Sie die Kopfstützenplatte in eine der 90°-Positionen. • Für eine posterior-anteriore Aufnahme platzieren Sie den Nasenbügel am Sensor. • Für eine anterior-posteriore Aufnahme platzieren Sie den Nasenbügel am Kollimator Planmeca ProCeph Bedienungsanleitung... - Seite 29 HINWEIS Um die voreingestellte Größe des Aufnahmebereichs dauerhaft Einstellungen -> Benutzer -> 1300 zu ändern, wählen Sie Betriebseinstellungen -> 1340 Aufnahmeeinstellungen -> Aufnahmebereichseinstellungen des Fernröntgengeräts . Einzelheiten finden Sie im Abschnitt „Benutzereinstellungen“ in der Bedienungsanleitung des Röntgengeräts. Bedienungsanleitung Planmeca ProCeph...
- Seite 30 3. Gehen Sie in den nächsten Bildschirm, und wählen Sie • dieses Symbol: ODER • die Vorwärts-Taste: 4. Drücken Sie den Hebel zum Lösen an der linken Halterung der Kopfpositionierhilfe, und ziehen Sie die Kopfpositionierhilfen und den Nasenbügel so weit wie möglich aus. Planmeca ProCeph Bedienungsanleitung...
- Seite 31 5 Fernröntgenaufnahme 5. Stellen Sie die Höhe des Fernröntgengeräts ein, indem Sie eine Taste zur Höhenverstellung drücken, bis die Ohroliven an den Enden der Kopfpositionierhilfen auf Ohrenhöhe des Patienten sind. Bedienungsanleitung Planmeca ProCeph...
- Seite 32 7. Drücken Sie den Hebel zum Lösen an der linken Halterung der Kopfpositionierhilfe, und schieben Sie die Ohroliven ganz vorsichtig in die Ohren des Patienten. 8. Schieben Sie den Nasenbügel so weit, bis er den Nasenwurzelpunkt des Patienten berührt. Planmeca ProCeph Bedienungsanleitung...
-
Seite 33: Patientenpositionierung Für Submental-Vertex-Projektion
Drehen Sie die Kopfstützenplatte in die 90°-Position, so dass der Nasenbügel neben dem Kollimator. 2. Klappen Sie den Nasenbügel nach oben. 3. Positionieren Sie den Patienten zwischen den Kopfpositionierhilfen, und richten Sie die Neigung des Patientenkopfes so aus, dass die Campersche Ebene senkrecht zum Boden verläuft. Bedienungsanleitung Planmeca ProCeph... -
Seite 34: Patientenpositionierung Für Occipitomentale Projektion Nach Waters
3. Positionieren Sie den Patienten zwischen den Kopfpositionierhilfen, so dass er zum Sensor hin schaut. 4. Richten Sie den Kopf des Patienten so aus, dass die campersche Ebene mit einer Neigung von etwa 35 bis 40 Grad nach oben verläuft. Planmeca ProCeph Bedienungsanleitung... -
Seite 35: Patientenpositionierung Für Ap-Projektion Nach Towne
Sensor zum Kollimator hin schaut. 4. Richten Sie den Kopf des Patienten so aus, dass die Frankfurter Horizontale mit einer Neigung von etwa 30 Grad nach unten verläuft. 5. Bitten Sie den Patienten, den Mund so weit wie möglich zu öffnen. Bedienungsanleitung Planmeca ProCeph... -
Seite 36: Patientenpositionierung Für Schräge Projektion
1. Drehen Sie die Kopfstützenplatte in eine schräge Position (keine 0, 90 oder 180 Grad). Das Programm für schräge Projektion wird automatisch ausgewählt und die Darstellung auf dem Bildschirm zeigt eine schräge Projektion. 2. Wählen Sie die Patientengröße wie im Abschnitt „Patientengröße auswählen“ auf Seite 18 beschrieben. Planmeca ProCeph Bedienungsanleitung... - Seite 37 3. Gehen Sie in den nächsten Bildschirm, und wählen Sie • dieses Symbol: ODER • die Vorwärts-Taste: 4. Drücken Sie den Hebel zum Lösen an der linken Halterung der Kopfpositionierhilfe, und ziehen Sie die Kopfpositionierhilfen und den Nasenbügel so weit wie möglich aus. Bedienungsanleitung Planmeca ProCeph...
- Seite 38 8. Schieben Sie den Nasenbügel so weit, bis er den Nasenwurzelpunkt des Patienten berührt. 9. Stellen Sie den Winkel des Patientenkopfes ein, indem Sie den Nasenbügel nach oben oder unten schieben, bis die Frankfurter Horizontale horizontal ist. Planmeca ProCeph Bedienungsanleitung...
-
Seite 39: Positionierung Für Aufnahme Von Hand
4. Befestigen Sie die Bildgebungshilfe an den Halterungen der Kopfpositionierhilfe. Schieben Sie die Bildgebungshilfe so weit wie möglich hoch. 5. Klappen Sie den Nasenbügel nach oben. 6. Gehen Sie in den nächsten Bildschirm, und wählen Sie • dieses Symbol: Bedienungsanleitung Planmeca ProCeph... -
Seite 40: Einstellen Der Belichtungswerte Für Die Aktuelle Aufnahme
Die voreingestellten Belichtungswerte sind den folgenden Tabellen zu entnehmen. Voreinstellungen ab Werk für Programmtypen Lateral und Schräg PATIENTENGRÖSSE kV-WERT mA-WERT Kind (XS) Kleine Erwachsene (S) Mittelgroße Erwachsene (M) Große Erwachsene (L) Sehr große Erwachsene (XL) Planmeca ProCeph Bedienungsanleitung... -
Seite 41: Dynamische Belichtungskontrolle Wählen (Dec)
Einstellungen > Programm > 2100 Programme > 2140 > 2D Fernröntgen. Gehen Sie für Details zum Abschnitt „Programmeinstellungen“ in der Bedienungsanleitung des Röntgengeräts. 5.11 Dynamische Belichtungskontrolle wählen (DEC) HINWEIS Die dynamische Belichtungskontrolle (DEC) ist eine optionale Funktion. Bedienungsanleitung Planmeca ProCeph... -
Seite 42: Dec-Dichte Einstellen
Belichtungswerte –> helleres Bild) und 200 % (höhere Belichtungswerte – > dunkleres Bild) geändert werden. Die empfohlene Einstellung ist 100 % (Voreinstellung). 5.13 Aufnahme Über diese Aufgabe HINWEIS Stellen Sie sicher, dass Sie den richtigen Patienten- und Aufnahmemodus im Planmeca Romexis Programm gewählt haben. Planmeca ProCeph Bedienungsanleitung... - Seite 43 Röntgensystem für eine Aufnahme bereit macht. Die grünen Lampen hören auf zu Blinken und leuchten dauerhaft, wenn das Röntgensystem für eine Aufnahme bereit ist. 2. Bitten Sie den Patienten, so still wie möglich zu bleiben. 3. Begeben Sie sich hinter einen Strahlenschutz. Bedienungsanleitung Planmeca ProCeph...
- Seite 44 Bleiben Sie während der Aufnahme in akustischem und visuellem Kontakt mit dem Patienten und dem Röntgengerät. Wenn der Sensor und/oder Kollimator während der Aufnahme aufhört, sich zu bewegen, lassen Sie den Auslöseknopf sofort los. Das Bild wird auf dem Computerbildschirm angezeigt. Planmeca ProCeph Bedienungsanleitung...
- Seite 45 5 Fernröntgenaufnahme 5. Übernehmen Sie das Bild im Planmeca Romexis-Programm. 6. Drücken Sie die Löselasche an der linken Kopfpositionierhilfen- Halterung, und ziehen Sie die Ohroliven ganz vorsichtig aus den Ohren des Patienten. 7. Führen Sie den Patienten vom Fernröntgengerät weg.
- Seite 48 Planmeca Oy | Asentajankatu 6 | 00880 Helsinki | Finland tel. +358 20 7795 500 | fax +358 20 7795 555 | sales@planmeca.com | www.planmeca.com...
