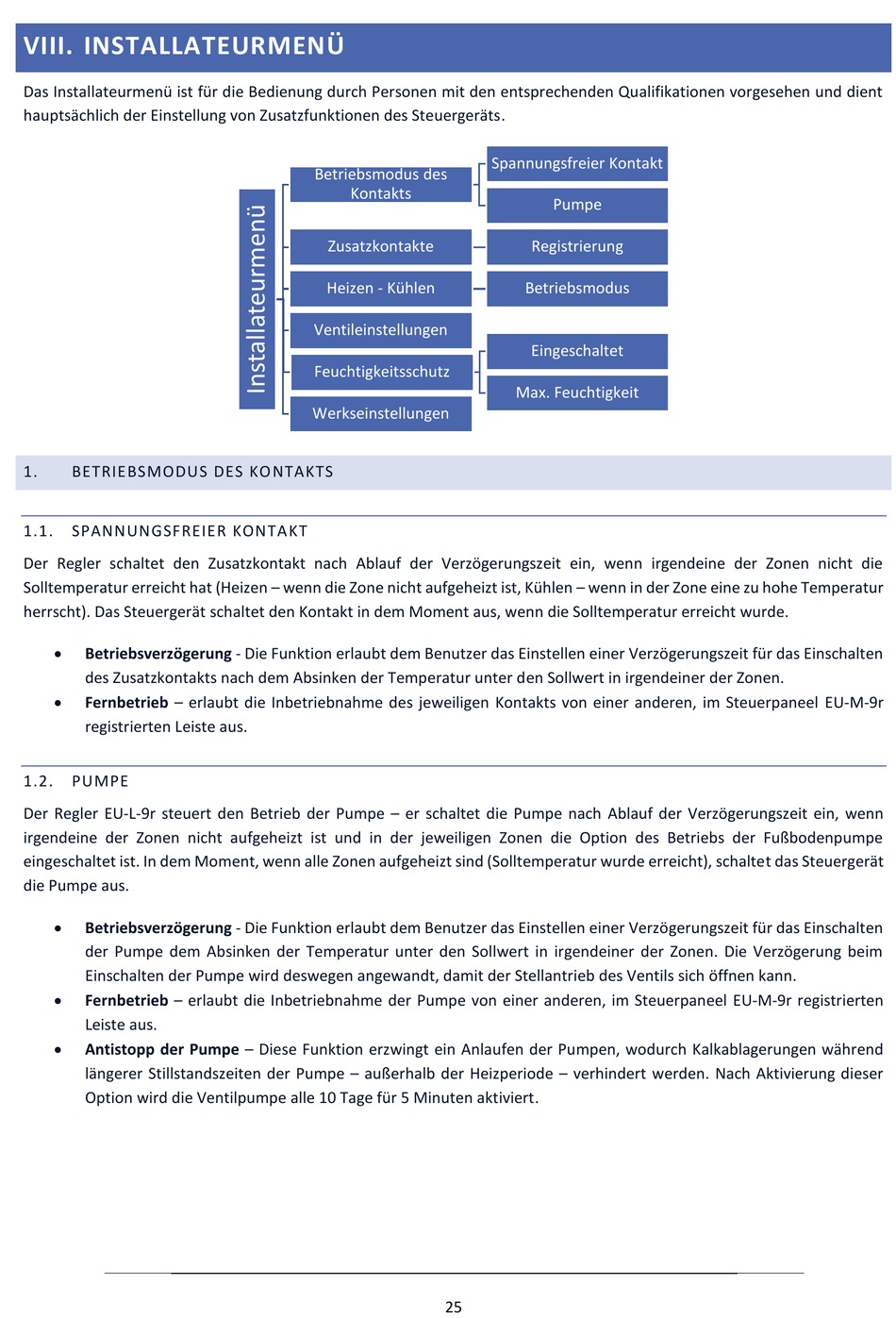

VIII. INSTALLATEURMENÜ
Das Installateurmenü ist für die Bedienung durch Personen mit den entsprechenden Qualifikationen vorgesehen und dient
hauptsächlich der Einstellung von Zusatzfunktionen des Steuergeräts.
1.
BETRIEBSMODUS DES KO NTAKTS
1.1.
SPANNUNGSFREIER KONTAKT
Der Regler schaltet den Zusatzkontakt nach Ablauf der Verzögerungszeit ein, wenn irgendeine der Zonen nicht die
Solltemperatur erreicht hat (Heizen – wenn die Zone nicht aufgeheizt ist, Kühlen – wenn in der Zone eine zu hohe Temperatur
herrscht). Das Steuergerät schaltet den Kontakt in dem Moment aus, wenn die Solltemperatur erreicht wurde.
Betriebsverzögerung - Die Funktion erlaubt dem Benutzer das Einstellen einer Verzögerungszeit für das Einschalten
des Zusatzkontakts nach dem Absinken der Temperatur unter den Sollwert in irgendeiner der Zonen.
Fernbetrieb – erlaubt die Inbetriebnahme des jeweiligen Kontakts von einer anderen, im Steuerpaneel EU-M-9r
registrierten Leiste aus.
1.2.
PUMPE
Der Regler EU-L-9r steuert den Betrieb der Pumpe – er schaltet die Pumpe nach Ablauf der Verzögerungszeit ein, wenn
irgendeine der Zonen nicht aufgeheizt ist und in der jeweiligen Zonen die Option des Betriebs der Fußbodenpumpe
eingeschaltet ist. In dem Moment, wenn alle Zonen aufgeheizt sind (Solltemperatur wurde erreicht), schaltet das Steuergerät
die Pumpe aus.
Betriebsverzögerung - Die Funktion erlaubt dem Benutzer das Einstellen einer Verzögerungszeit für das Einschalten
der Pumpe dem Absinken der Temperatur unter den Sollwert in irgendeiner der Zonen. Die Verzögerung beim
Einschalten der Pumpe wird deswegen angewandt, damit der Stellantrieb des Ventils sich öffnen kann.
Fernbetrieb – erlaubt die Inbetriebnahme der Pumpe von einer anderen, im Steuerpaneel EU-M-9r registrierten
Leiste aus.
Antistopp der Pumpe – Diese Funktion erzwingt ein Anlaufen der Pumpen, wodurch Kalkablagerungen während
längerer Stillstandszeiten der Pumpe – außerhalb der Heizperiode – verhindert werden. Nach Aktivierung dieser
Option wird die Ventilpumpe alle 10 Tage für 5 Minuten aktiviert.
Betriebsmodus des
Kontakts
Zusatzkontakte
Heizen - Kühlen
Ventileinstellungen
Feuchtigkeitsschutz
Werkseinstellungen
25
Spannungsfreier Kontakt
Pumpe
Registrierung
Betriebsmodus
Eingeschaltet
Max. Feuchtigkeit
