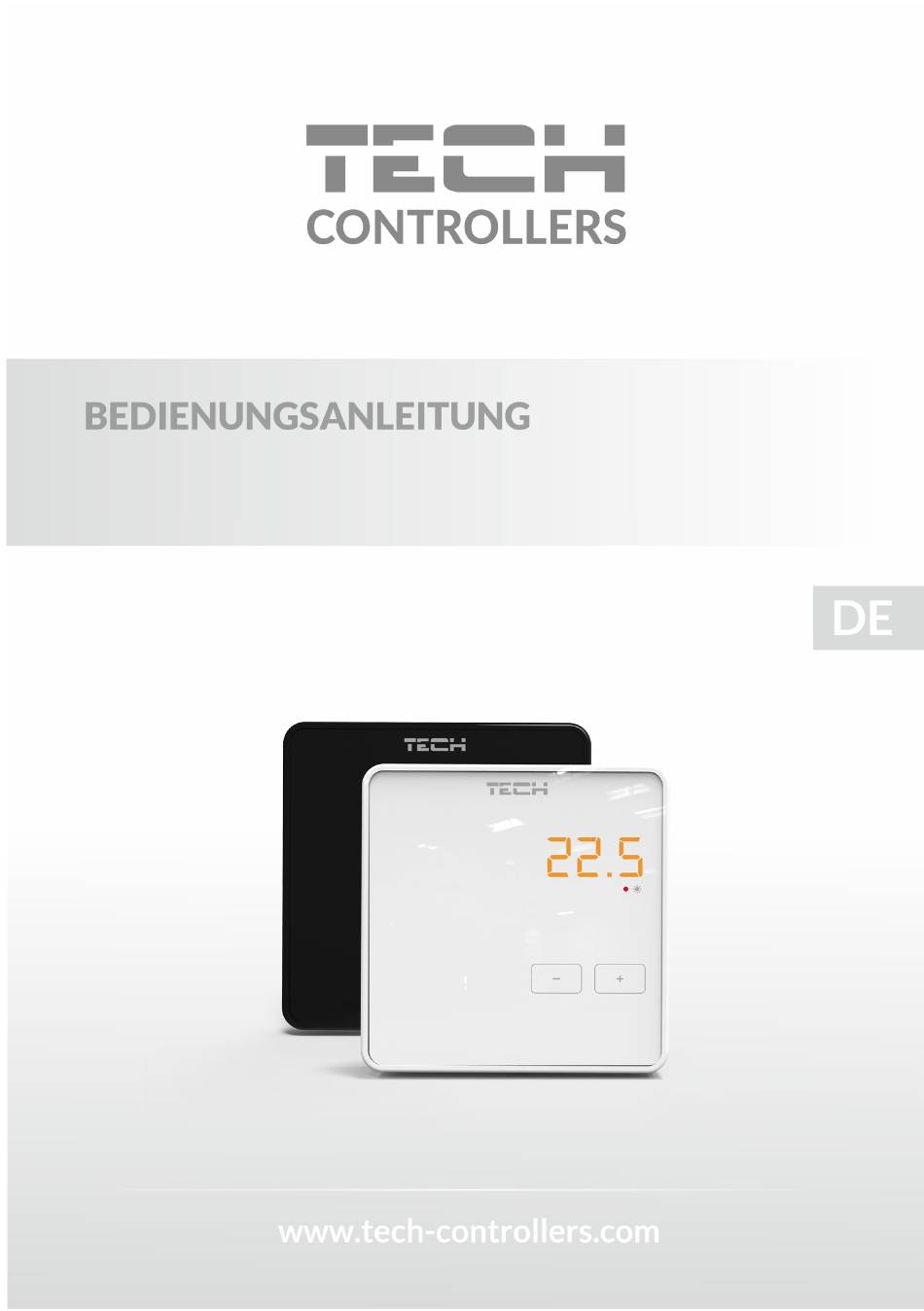

- Seite 1 EU-R-8z...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Sicherheit Beschreibung Montage III. Bedienung des Steuergeräts Registrierung des Raumthermostaten Änderung der Solltemperatur Technische daten Einstellungsbereich der Raumtemperatur............5-350C Speisespannung....................6V Leistungsaufnahme..................0,7W Messfehler....................+/-0,50C Arbeitsfrequenz...................868MHz... -
Seite 3: Sicherheit
R-8z I. Sicherheit Lesen Sie bitte die nachfolgenden Regeln, bevor Sie das Gerät nutzen. Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Schäden am Gerät führen. Die vorliegende Bedienungsanleitung ist sorgfältig aufzubewahren. Zur Vermeidung von unnötigen Fehlern und Unfällen ist sicherzustellen, dass alle Personen, die das Gerät nutzen, genau mit seiner Funktionsweise und seinen Sicherheits-Features vertraut sind. -
Seite 4: Beschreibung

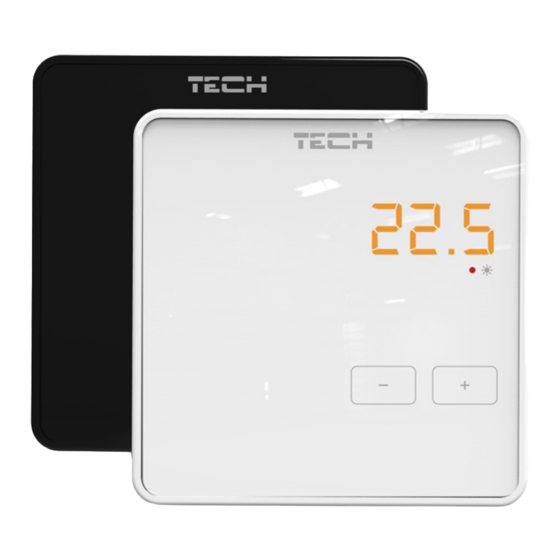

Bedienungsanleitung I. Beschreibung Der Raumthermostat EU-R-8z wurde für die Zusammenarbeit mit der Leiste L-8 konzipiert. Die Raumthermostaten EU-R-8z werden in einzelnen Heizbereichen montiert. Sie senden die Information über die aktuelle Temperatur an die Leiste und diese steuert anhand jener Information die Thermostatventile (sie öffnet sie, wenn der Raum nicht beheizt ist, und schließt sie, wenn die Solltemperatur im Raum erreicht ist). -
Seite 5: Bedienung Des Steuergeräts
Leiste L-8 der Parameter „Sensor” im Untermenü des jeweiligen Bereichs (Bereich / Registrierung / Sensor) verwendet. Nach dem Klick auf das Symbol Registrierung ist die PLUS-Taste im unseren Temperatursensor EU-R-8z zu drücken und ca. 1 Sekunde gedrückt zu halten. -
Seite 6: Änderung Der Solltemperatur
Änderung der Solltemperatur Mit den PLUS- und MINUS-Tasten kann die Solltemperatur im Bereich direkt vom Raumsensor EU-R-8z aus geändert werden. Während der Inaktivität wird auf dem Display des Steuergeräts die aktuelle Temperatur im Bereich angezeigt. Durch Betätigen der PLUS- oder MINUS-Taste wird die Solltemperatur angezeigt - die Ziffern blinken. Nun kann mit den PLUS- oder MINUS-Tasten... -
Seite 7: Eu-Konformitätserklärung
EU-Konformitätserklärung Die Firma TECH STEROWNIKI mit Sitz in Biała Droga 31, 34-122 Wieprz, Polen, erklärt mit voller Verantwortung, dass das von uns hergestellte EU-R-8z die Anforderungen der Richtlinie des Europäischen Parlaments und des Rates 2014/53/EU vom 16. April 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung... - Seite 8 Bedienungsanleitung...
