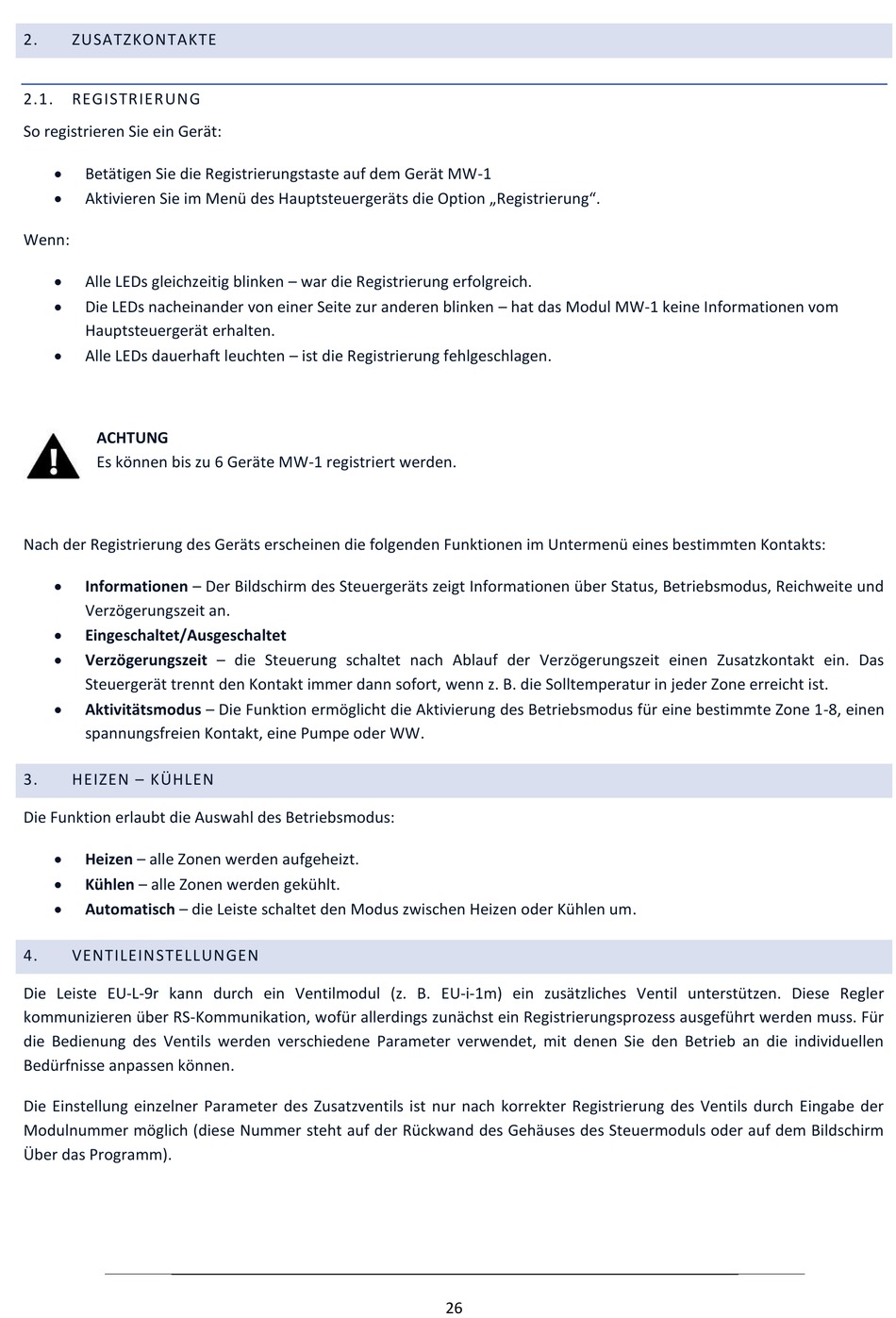

2.
ZUSATZKONTAKTE
2.1.
REGISTRIERUNG
So registrieren Sie ein Gerät:
Betätigen Sie die Registrierungstaste auf dem Gerät MW-1
Aktivieren Sie im Menü des Hauptsteuergeräts die Option „Registrierung".
Wenn:
Alle LEDs gleichzeitig blinken – war die Registrierung erfolgreich.
Die LEDs nacheinander von einer Seite zur anderen blinken – hat das Modul MW-1 keine Informationen vom
Hauptsteuergerät erhalten.
Alle LEDs dauerhaft leuchten – ist die Registrierung fehlgeschlagen.
ACHTUNG
Es können bis zu 6 Geräte MW-1 registriert werden.
Nach der Registrierung des Geräts erscheinen die folgenden Funktionen im Untermenü eines bestimmten Kontakts:
Informationen – Der Bildschirm des Steuergeräts zeigt Informationen über Status, Betriebsmodus, Reichweite und
Verzögerungszeit an.
Eingeschaltet/Ausgeschaltet
Verzögerungszeit – die Steuerung schaltet nach Ablauf der Verzögerungszeit einen Zusatzkontakt ein. Das
Steuergerät trennt den Kontakt immer dann sofort, wenn z. B. die Solltemperatur in jeder Zone erreicht ist.
Aktivitätsmodus – Die Funktion ermöglicht die Aktivierung des Betriebsmodus für eine bestimmte Zone 1-8, einen
spannungsfreien Kontakt, eine Pumpe oder WW.
3.
HEIZEN – KÜHLEN
Die Funktion erlaubt die Auswahl des Betriebsmodus:
Heizen – alle Zonen werden aufgeheizt.
Kühlen – alle Zonen werden gekühlt.
Automatisch – die Leiste schaltet den Modus zwischen Heizen oder Kühlen um.
4.
VENTILEINSTELLUNGEN
Die Leiste EU-L-9r kann durch ein Ventilmodul (z. B. EU-i-1m) ein zusätzliches Ventil unterstützen. Diese Regler
kommunizieren über RS-Kommunikation, wofür allerdings zunächst ein Registrierungsprozess ausgeführt werden muss. Für
die Bedienung des Ventils werden verschiedene Parameter verwendet, mit denen Sie den Betrieb an die individuellen
Bedürfnisse anpassen können.
Die Einstellung einzelner Parameter des Zusatzventils ist nur nach korrekter Registrierung des Ventils durch Eingabe der
Modulnummer möglich (diese Nummer steht auf der Rückwand des Gehäuses des Steuermoduls oder auf dem Bildschirm
Über das Programm).
26
