1. Aktueller Wochentag
2. Außentemperatur
3. Pumpe ist in Betrieb
4. Ein spannungsfreier Kontakt ist eingeschaltet (beim Heizen – Flammensymbol, beim Kühlen – Lüftersymbol)
5. Aktuelle Uhrzeit
6. Information über die Art des gültigen Wochenbetriebsplans der angezeigten Zone
7. Batteriestand im Sensor in einer bestimmten Zone (hervorgehobene Nummer in der Zonen-Informationsleiste –
Beschreibung Nr. 12)
8. Signalstärke des Temperatursensors in einer bestimmten Zone (hervorgehobene Zahl in der Zonen-
Informationsleiste – Beschreibung Nr. 12)
9. Solltemperatur in einer bestimmten Zone (hervorgehobene Nummer in der Zonen-Informationsleiste –
Beschreibung Nr. 12)
10. Aktuelle Temperatur des Fußbodensensors in einer bestimmten Zone (hervorgehobene Nummer in der Zonen-
Informationsleiste – Beschreibung Nr. 12)
11. Aktuelle Temperatur des Raumsensors einer bestimmten Zone (hervorgehobene Nummer in der Zonen-
Informationsleiste – Beschreibung Nr. 12)
12. Informationen zu den Zonen:
Die sichtbare Ziffer stellt den angeschlossenen Raumsensor dar, der Informationen über die aktuelle Temperatur
in der angegebenen Zone übermittelt. Wenn die Zone geheizt oder gekühlt wird, blinkt die Ziffer. Bei einem Alarm
in einem bestimmten Bereich wird anstelle der Ziffer ein Ausrufezeichen angezeigt.
Um die aktuellen Betriebsparameter einer bestimmten Zone anzuzeigen, markieren Sie deren Nummer - mit den
Tasten▲ oder ▼

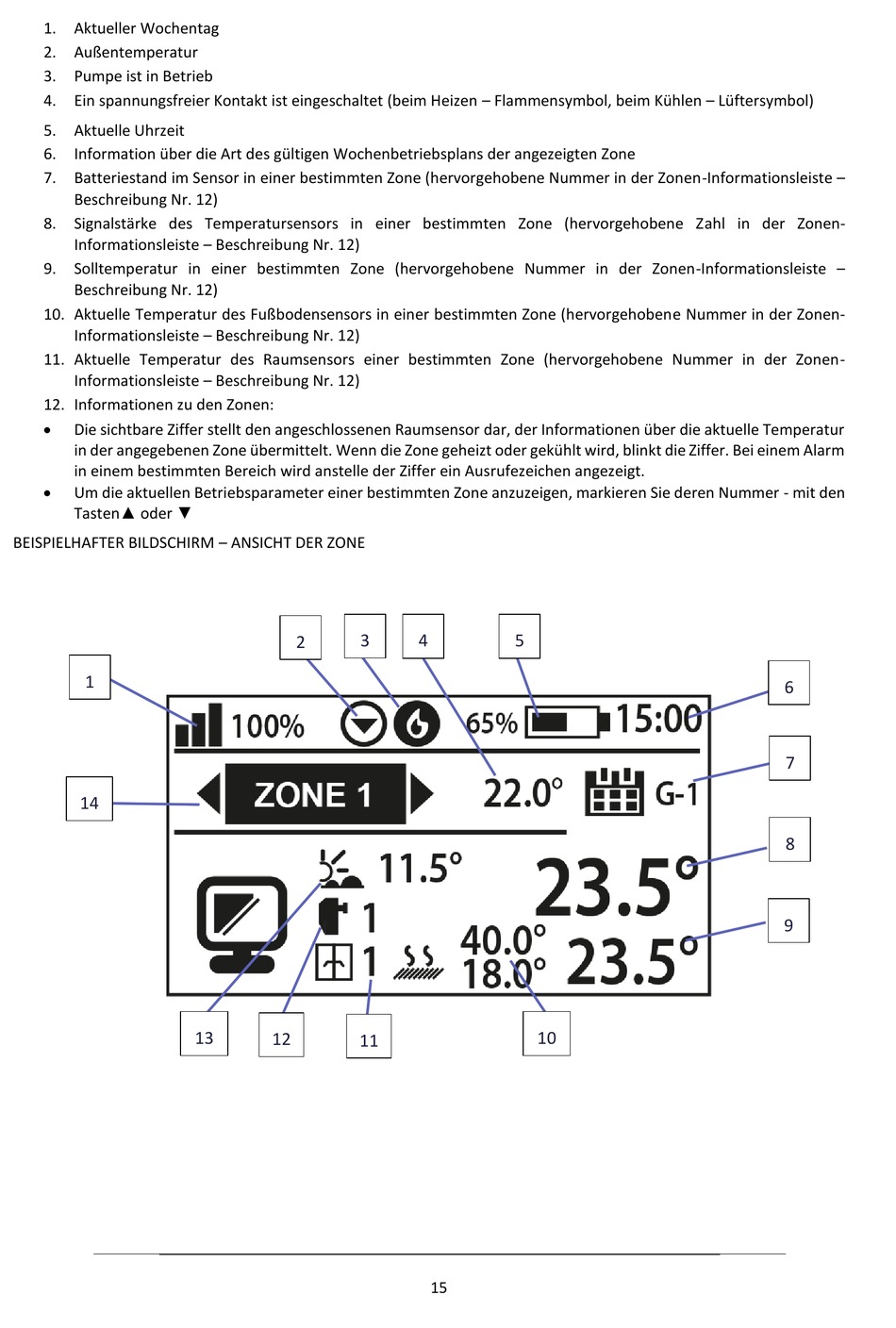

BEISPIELHAFTER BILDSCHIRM – ANSICHT DER ZONE
1
14
2
13
12
3
4
5
11
15
10
6
7
8
9
