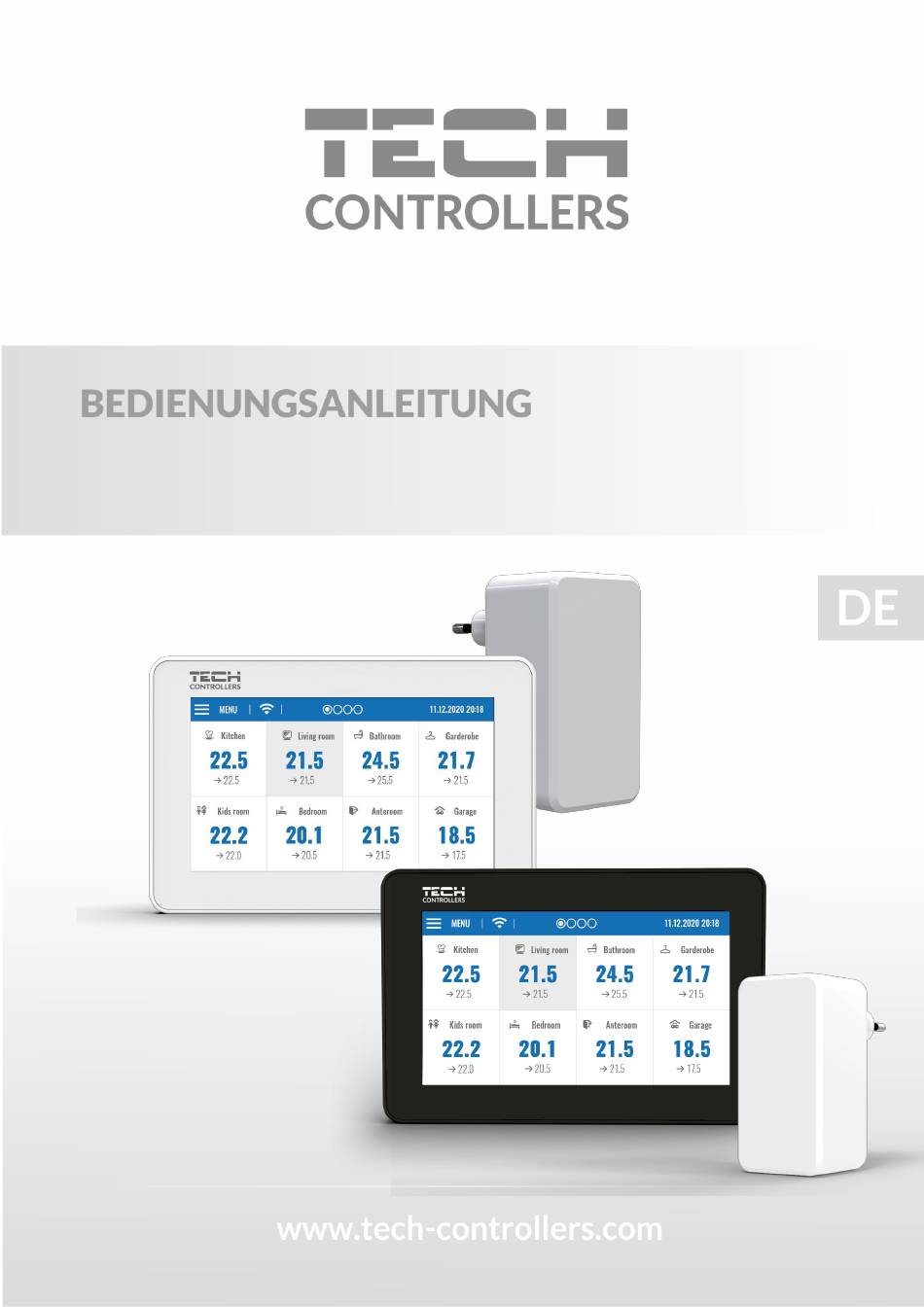

- Seite 1 Bedienungsanleitung EU-M-9t...
- Seite 2 TECH INHALTSVERZEICHNIS Sicherheit ..................................3 Beschreibung des Steuergerätes ............................. 4 III. Montage des Steuergerätes ............................5 Beschreibung des Hauptbildschirms ..........................8 Funktionen des Steuergerätes ............................10 Betriebsmodus ................................11 Sprache ..................................11 Zeit-Einstellung ................................11 Bildschirm-Einstellung ..............................11 Bildschirmschoner ................................ 11 Motiv ....................................
- Seite 3 Bedienungsanleitung SICHERHEIT Lesen Sie die folgenden Anweisungen sorgfältig durch, bevor Sie das Gerät benutzen. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Beschädigungen des Geräts führen. Bewahren Sie diese Anleitung sorgfältig auf. Um unnötige Fehler und Unfälle zu vermeiden, stellen Sie sicher, dass alle Personen, die das Gerät benutzen, gründlich mit der Bedienung und den Sicherheitsmerkmalen des Geräts vertraut sind.
- Seite 4 TECH BESCHREIBUNG DES STEUERGERÄTES Das Steuergerät ist für den Betrieb mit der Leiste EU-L-9r konzipiert und eignet sich für die Steuerung untergeordneter Raumregler, Sensoren und thermostatischer Stellantriebe. Die Steuerung ist in der Lage, Einstellungen in anderen Zonen zu verwalten: Solltemperatur, Fußbodenheizung. HINWEIS In einer Heizungsanlage kann nur ein Steuergerät installiert werden, das bis zu 32 Heizzonen bedienen kann.
- Seite 5 Um das Paneel an der Wand zu montieren, wird die Gehäuserückseite (1) an die Wand geschraubt und der Regler (2) entsprechend aufgeschoben. Das Gerät EU-M-9t arbeitet mit dem im Set enthaltenen Zusatznetzteil MZ-RS (3) zusammen, das in der Nähe des Heizgerätes montiert wird.
- Seite 6 TECH...
- Seite 7 Bedienungsanleitung...
- Seite 8 TECH BESCHREIBUNG DES HAUPTBILDSCHIRMS Der Touchscreen ermöglicht eine komfortable und intuitive Bedienung des Steuergeräts. 1. Zugang zum Menü des Reglers 2. WLAN-Signalstärke 3. Fragezeichen-Symbol - wenn der Bildschirm hier berührt wird, wird ein Bildschirm mit Informationen über die aktuelle Außentemperatur, den Kontakt und den Pumpenstatus angezeigt Außentemperatur Anzahl der registrierten externen Sensoren...
- Seite 9 Bedienungsanleitung Informationen zum Status der einzelnen Zonen: 7. Zonensymbol 8. Name der Zone 9. Aktuelle Temperatur in der Zone 10. Solltemperatur in der Zone Die Steuereinheit ist ein übergeordnetes Gerät, d.h. es ist möglich, die Parameter der Zonen unabhängig von dem in ihnen verwendeten Regler oder Raumsensor zu bearbeiten.
- Seite 10 TECH FUNKTIONEN DES STEUERGERÄTES Normalmodus Blockschema des Hauptmenüs Eco-Modus Betriebsmodus Urlaubsmodus Sprache Komfortmodus Importieren Zeit-Einstellung Datum Displayhelligkeit Helligkeit in Standby Bildschirm-Einstellung Standby-Zeit Animationsauswahl Dauer der Animation Ohne Bildschirmschoner Bildschirmschoner Datum Motiv 1-3 Außentemperatur Ausgeschaltet Frequenz Registrierung 1-4 Modul Ausschalten WLAN-Auswahl Registrierung DHCP IP-Adresse...
- Seite 11 Mit dieser Funktion kann die Farbversion des Steuerungsbildschirms ausgewählt werden. Mit dieser Funktion kann der Ton der Tasten ein- oder ausgeschaltet werden. REGISTRIERUNG Mit dieser Funktion wird die Steuereinheit EU-M-9t an der Leiste EU-L-9r angemeldet. Um das Bedienfeld zu registrieren, sind folgende Schritte erforderlich: •...
- Seite 12 TECH Adresse, IP-Maske, Gateway-Adresse und DNS-Adresse. Sollte es Probleme mit dem Herunterladen der Netzwerkparameter geben, ist es möglich, diese Parameter manuell einzugeben. ABSICHERUNGEN Nach dem Drücken des Sicherheitssymbols im Hauptmenü erscheint ein Feld zum Ändern der Einstellungen für die Kindersicherung. Der Benutzer kann Autoblock ein und Autoblock PIN-Code auswählen - der Benutzer kann seinen PIN-Code festlegen, um in das Steuerungsmenü...
- Seite 13 Bedienungsanleitung 2. HOME-REITER Auf dem Home-Reiter wird eine Startseite mit Kacheln angezeigt, die die aktuell aktivierten Zonen und den Status der einzelnen Geräte in dieser Anlage anzeigen. Durch Klicken auf das Symbol im Kachelbereich können die Einstellungen bearbeitet werden: Abbildung der Home-Reiter Durch Klicken auf das Symbol im Kachelbereich werden Informationen über den Zeitplan, die registrierten Sensoren und Thermostatische-Stellantriebe angezeigt.
- Seite 14 TECH Der obere Wert zeigt die aktuelle Temperatur der Zone an, während der untere Wert die Solltemperatur angibt. Die Zonensolltemperatur hängt standardmäßig von den Einstellungen des ausgewählten Wochenplans ab. Mit dem Modus Festtemperatur kann jedoch ein separater Sollwert eingestellt werden, der unabhängig von der Tageszeit für die Zone gilt. Durch Auswahl des Symbols Festtemperatur kann die zeitlich begrenzte Temperaturfunktion aktiviert werden.
- Seite 15 Bedienungsanleitung 2.Allgemeiner Zeitplan (Zeitplan 1-5) Ein allgemeiner Zeitplan kann einer beliebigen Anzahl von Zonen zugewiesen werden. Änderungen, die an einem globalen Zeitplan vorgenommen werden, werden für alle Zonen wirksam, für die der globale Zeitplan als wirksam eingestellt ist. Nach Auswahl eines Zeitplans und Klicken auf OK wird der Bildschirm "Wöchentliche Zeitplaneinstellungen bearbeiten" angezeigt: Abbildung des Bildschirms bei Bearbeitung des Lokaler Zeitplans Bei der Bearbeitung jedes Zeitplans können zwei Einstellprogramme definiert und die Tage ausgewählt werden, an denen die...
- Seite 16 5. EINSTELLUNGEN-REITER Auf dem Reiter "Einstellungen" ist es möglich, ein neues Modul zu registrieren, die E-Mail-Adresse zu ändern und das Passwort des Kontos zu ändern.: EU-M-9t Tech: EU-M-9t EU-M-9t EU-M-9t Abbildung des Reiters „Einstellungen” Abbildung des Reiters „Einstellungen” bei Modul-Registrierung...
- Seite 17 Bedienungsanleitung VII. ABSICHERUNGEN UND ALARMMELDUNGEN Alarmmeldung Mögliche Ursache Behebungs Massnahmen - Ordnungsgemäße Verbindung mit Beschädigter Sensor Kurzgeschlossener oder beschädigter dem Sensor überprüfen (Raumsensor, Sensor Fußbodensensor) - Sensor gegen einen neuen austauschen, ggf. Service rufen - Keine Reichweite - Sensor/Thermostat an einen Alarm der fehlenden - Keine Batterien anderen Ort bringen...
- Seite 18 TECH in die Montageposition hat zu lange gedauert - Der Antrieb ist nicht oder nicht vollständig - Prüfen, ob der Stellantrieb richtig Fehlernummer #2 - auf das Ventil aufgeschraubt montiert ist Kalibrierungsfehler 2 – Die - Der Ventilhub ist zu groß oder das Ventil - Batterien auswechseln Schraube ist maximal hat nicht genormte Abmessungen...
- Seite 19 TECH STEROWNIKI II Sp. z o.o., mit Sitz in Wieprzu (34-122), in der ul. Biała Droga 31, erklärt in alleiniger Verantwortung, dass das von uns hergestelltes Steuergerät EU-M-9t erfüllt die Anforderungen der Richtlinie 2014/53/EU des Europäischen Parlaments und des Rates vom 16 April 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Funkanlagen auf dem Markt und zur Aufhebung der Richtlinie 1999/5/EG (ABl.
