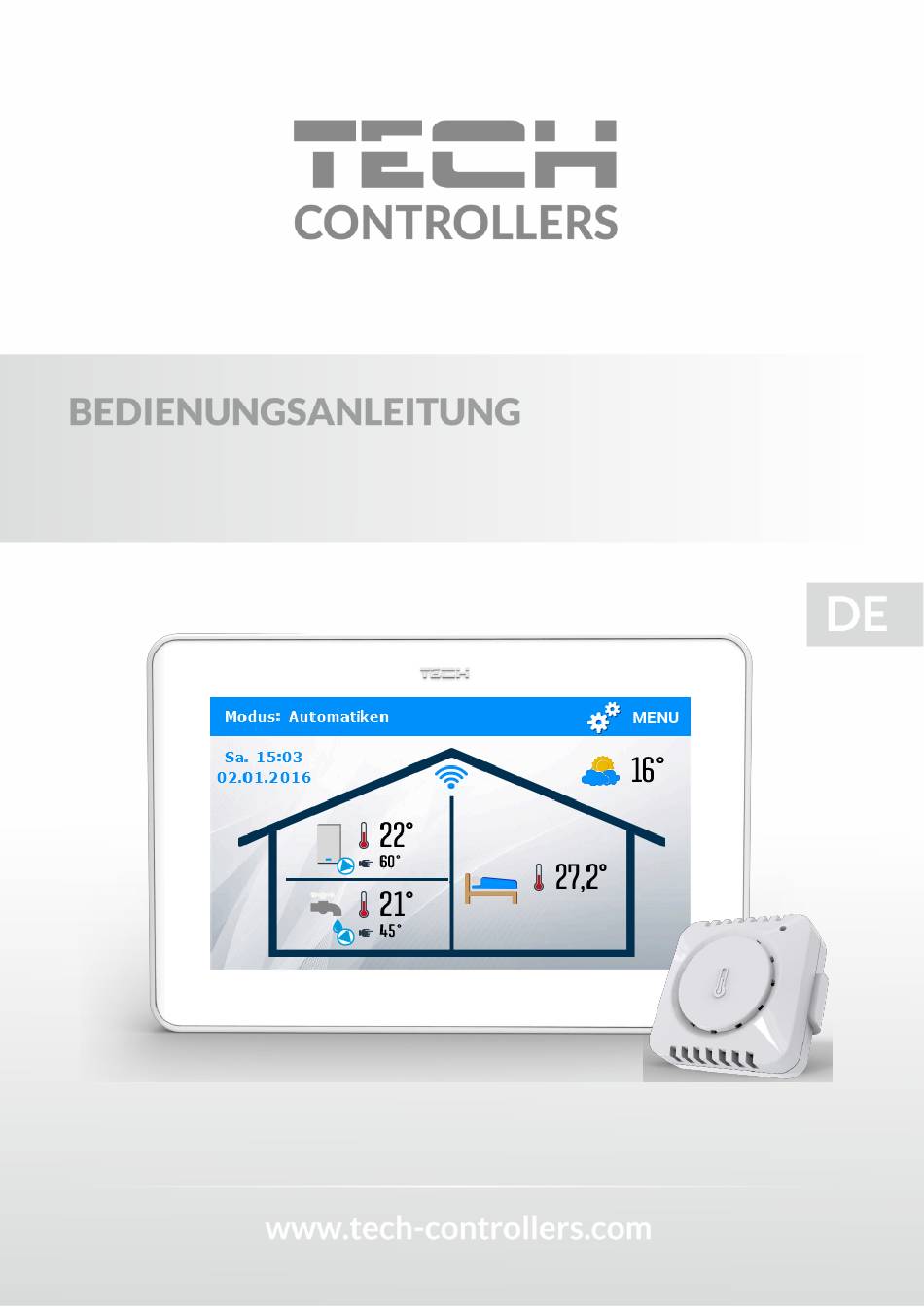

- Seite 1 EU- 2801 WiFi...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit ................................... 4 Gerätebeschreibung ..............................5 III. Montage des Steuergeräts ............................6 Beschreibung des Hauptbildschirms ......................... 7 Menü des Steuergeräts ............................. 8 Blockschema des Hauptmenüs..........................8 Internet-modul ................................. 9 Datum und Uhrzeit ..............................9 3.1. Uhrzeiteinstellungen ............................9 3.2. Datumseinstellungen ............................ - Seite 3 10.4. Kalibrierung der Sensoren ..........................15 Wochenprogramm ............................. 15 Auswahl der Sprache ............................15 Informationen über das Programm ........................15 Servicemenü ..............................16 Kontrolle der Anlage über die Internetseite ......................16 Regiesterkarte Home .............................. 16 Benutzermenü ................................ 17 Registerkarte Einstellungen ............................ 17 VII.
-
Seite 4: Sicherheit
SICHERHEIT Lesen Sie bitte die nachfolgenden Regeln, bevor Sie das Gerät nutzen. Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Schäden am Gerät führen. Die vorliegende Bedienungsanleitung ist sorgfältig aufzubewahren. Zur Vermeidung von unnötigen Fehlern und Unfällen ist sicherzustellen, dass alle Personen, die das Gerät nutzen, genau mit seiner Funktionsweise und seinen Sicherheits-Features vertraut sind. -
Seite 5: Gerätebeschreibung
II. GERÄTEBESCHREIBUNG Der universale Raumthermostat des Typs EU-2801 WiFi ist für die Zusammenarbeit mit Gaskesseln mit einer OpenTherm- Kommunikationsschnittstelle ausgelegt. Das Gerät bietet Ihnen den Komfort der Temperatursteuerung im Haushalt (ZH- Umlauf) und der Temperatur des Warmwassers (WW), ohne dass Sie dafür in den Heizraum gehen müssten. -
Seite 6: Montage Des Steuergeräts
1. Am Anschlussort des Raumthermostaten (in der Elektrodose) die hintere Montageabdeckung an der Wand befestigen. 2. Leitungen anschließen. ACHTUNG Die Reihenfolge der das Gerät OpenTherm mit dem Regler EU-2801 WiFi verbindenden Kabel hat keine Bedeutung. 3. Befestigen Sie den Raumthermostaten auf den Montageklemmen. -
Seite 7: Beschreibung Des Hauptbildschirms

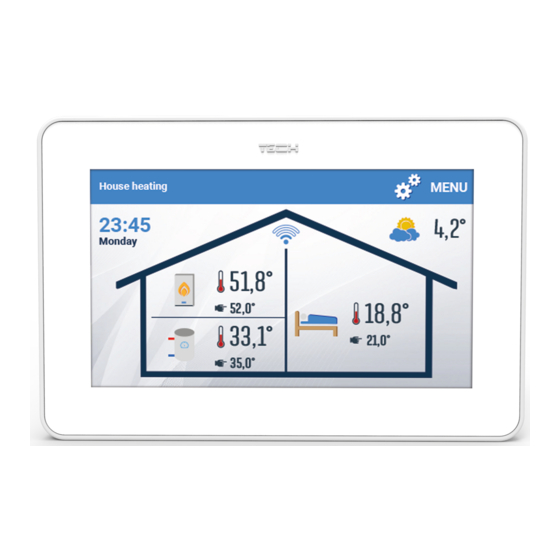

IV. BESCHREIBUNG DES HAUPTBILDSCHIRMS 1. Information über den aktiven Kesselmodus 2. Aktuelles Datum und Uhrzeit – das Klicken auf den Bildschirm im Bereich dieses Symbols führt zum Menü, das die Änderung der aktuellen Uhrzeit und des Datums ermöglicht. 3. Kesselsymbol: - Flamme im Kessel –... -
Seite 8: Menü Des Steuergeräts
V. MENÜ DES STEUERGERÄTS BLOCKSCHEMA DES HAUPTMENÜS Eingeschaltet Auswahl des WiFi-Netzes Registrierung WiFi-Modul DHCP Modulversion Uhrzeiteinstellungen Datum und Uhrzeit Datumseinstellungen Automatik Heizen Reduzierung Nur Warmbrauchwasser Party Modus Abwesenheit Urlaub Abschaltung Bildschirmschoner Bildschirmhelligkeit Erlöschen des Bildschirms Bildschirmeinstellungen Zeit des Erlöschens Ausgeschaltet Aktiv an ausgewählten Tagen Einmalig aktiv Weckereinstellungen... -
Seite 9: Internet-Modul
INTERNET-MODUL Das Internet-Modul ist ein Gerät, das die Fernüberwachung des Betriebs der Anlage ermöglicht. Der Nutzer kontrolliert auf dem Computerbildschirm, Tablet oder Mobiltelefon den Zustand aller Geräte der Solaranlage. Nach Anschluss des Internetmoduls und der Auswahl der Option DHCP lädt das Steuergerät automatisch folgende Parameter aus dem lokalen Netz. -
Seite 10: Nur Warmbrauchwasser
NUR WARMBRAUCHWASSER 4.4. Der Regler unterstützt nur den Warmbrauchwasserkreislauf (Heizkreislauf aus) gemäß den Einstellungen <WARMBRAUCHWASSER-Temperatur> (Einstellung im Untermenü <WARMWASSER>) und den Wocheneinstellungen. 4.5. PARTY Das Steuergerät arbeitet über einen vom Benutzer festgelegten Zeitraum gemäß den Einstellungen <Solltemp. des Raumes> (Einstellung im Untermenü < Heizungsreduziering >), sowie <WW-Temp.> (Einstellung im Untermenü <Warmwasser>). -
Seite 11: Sicherungen
SICHERUNGEN Diese Funktion ermöglicht Einschalten/Ausschalten Autosperre. Nach dem Zuschalten der Autosperre ist der Zugang zum Menü des Steuergeräts nur nach Eingabe eines PIN-Codes möglich. ACHTUNG Der werksseitig eingestellte PIN-Code lautet „0000”. HEIZUNGSKREISLAUF Voreingestellte Konstante Temperatur Kesseltemperatur* Einstellungsart Wetter Heizkurve** Voreingestellte Reduzierung der Einstellungen Raumtemperatur... - Seite 12 Funktion <Heizungsreduziering> - Dieser Parameter bezieht sich auf das Wochenprogramm, bei dem der Benutzer an einzelnen Wochentagen Zeitzonen einstellt, in denen der Kessel gemäß den voreingestellten Temperaturparametern arbeiten soll. Nach dem Einschalten des Thermostats und der zusätzlichen Einstellung der Heizungsreduzierungsfunktion auf Reduzierung arbeitet der Kessel in zwei Bereichen. Im Wochenbereich heizt der Kessel auf die Raumsolltemperatur nach, während außerhalb des Wochenbereichs der Kessel auf die Raumsenkungssolltemperatur nachheizen wird.
-
Seite 13: Solltemp. Des Raumes
Raumtemperaturunterschied – Diese Einstellung definiert die Einheit der Veränderung der aktuellen Raumtemperatur, bei der eine bestimmte Änderung der Solltemperatur des Kessels erfolgt. Beispiel: Raumtemperaturunterschied 0,5°C Änderung der Solltemperatur 1°C Solltemperatur des Kessels 50°C Solltemperatur des Raumthermostaten 23°C Fall 1: Falls die Raumtemperatur auf 23,5°C ansteigt (und damit die Solltemperatur des Raumes um 0,5°C überschreitet), dann verringert sich die Solltemperatur am Kessel (um 1°C) auf 49°C. -
Seite 14: Ww-Reduzierung
9.2. WW-REDUZIERUNG Dieser Parameter dient der Einstellung der abgesenkten Solltemperatur des Warmwassers. Diese Einstellung wird u. a. im Reduzierungsmodus genutzt. 9.3. WW-ABSCHALT. AUSSERHALB DER EINSTELLUNGEN Das Zuschalten dieser Option führt dazu, dass das Warmwasser außerhalb der Bereiche des Wochenprogramms nicht aufgeheizt wird. -
Seite 15: Sensortyp
10.3. SENSORTYP Der Regler hat einen eingebauten Sensor, kann aber einen zusätzlichen drahtlosen Sensor verwenden. In diesem Fall sollte ein solcher Sensor registriert werden, indem Sie <Funksensor> oder <Registrierung> wählen. Drücken Sie innerhalb von 30 Sekunden die Kommunikationstaste auf dem drahtlosen Sensor. Nachdem der Registrierungsvorgang korrekt abgeschlossen ist, wird die entsprechende Meldung angezeigt. -
Seite 16: Servicemenü
SERVICEMENÜ Diese Funktion erlaubt fortgeschrittene Einstellungen des Steuergeräts. Die Funktionen des Servicemenüs sind qualifizierten Installateuren vorbehalten und durch einen vierstelligen Code geschützt. VI. KONTROLLE DER ANLAGE ÜBER DIE INTERNETSEITE Die Webseite emodul.eu gibt Ihnen die Möglichkeit zur Kontrolle des Betriebs der Anlage. Damit Sie von dieser in vollem Maße Gebrauch machen können, müssen Sie ein individuelles Benutzerkonto anlegen: Nach dem Einloggen in Ihr Konto aktivieren Sie in der Registerkarte Einstellungen die Option Modul registrieren und geben dann den vom Steuergerät generierten Code ein (der Code wird durch Auswahl der Menüoption Registrieren im Steuergerät... -
Seite 17: Benutzermenü
2. BENUTZERMENÜ Im Benutzermenü können die Betriebsarten, die Kesselwoche und das Warmwasser sowie andere Parameter nach Ihren Wünschen eingestellt werden. 3. REGISTERKARTE EINSTE LLUNGEN Auf der Registerkarte Einstellungen kann der Benutzer die Einstellungen für sein Konto und sein Modul ändern. -
Seite 19: Technische Daten
Betriebsfrequenz 802.11 b/g/n Übertragung VIII. ALARME Der Regler EU-2801 WiFi signalisiert alle Alarme, die am Hauptsteuergerät auftreten. Wenn ein Alarm aktiviert wird, sendet der Raumthermostat ein akustisches Signal und auf dem Display erscheint eine entsprechende Meldung mit der Fehler-Kennung. ACHTUNG In der Mehrzahl der Fälle wird zum Abstellen eines Alarms dessen Löschen direkt am Kessel notwendig sein.
