Aufstellung
Betriebsanleitung 967 PURE - 00.0 - 12/2020
6.6
Pedal einstellen

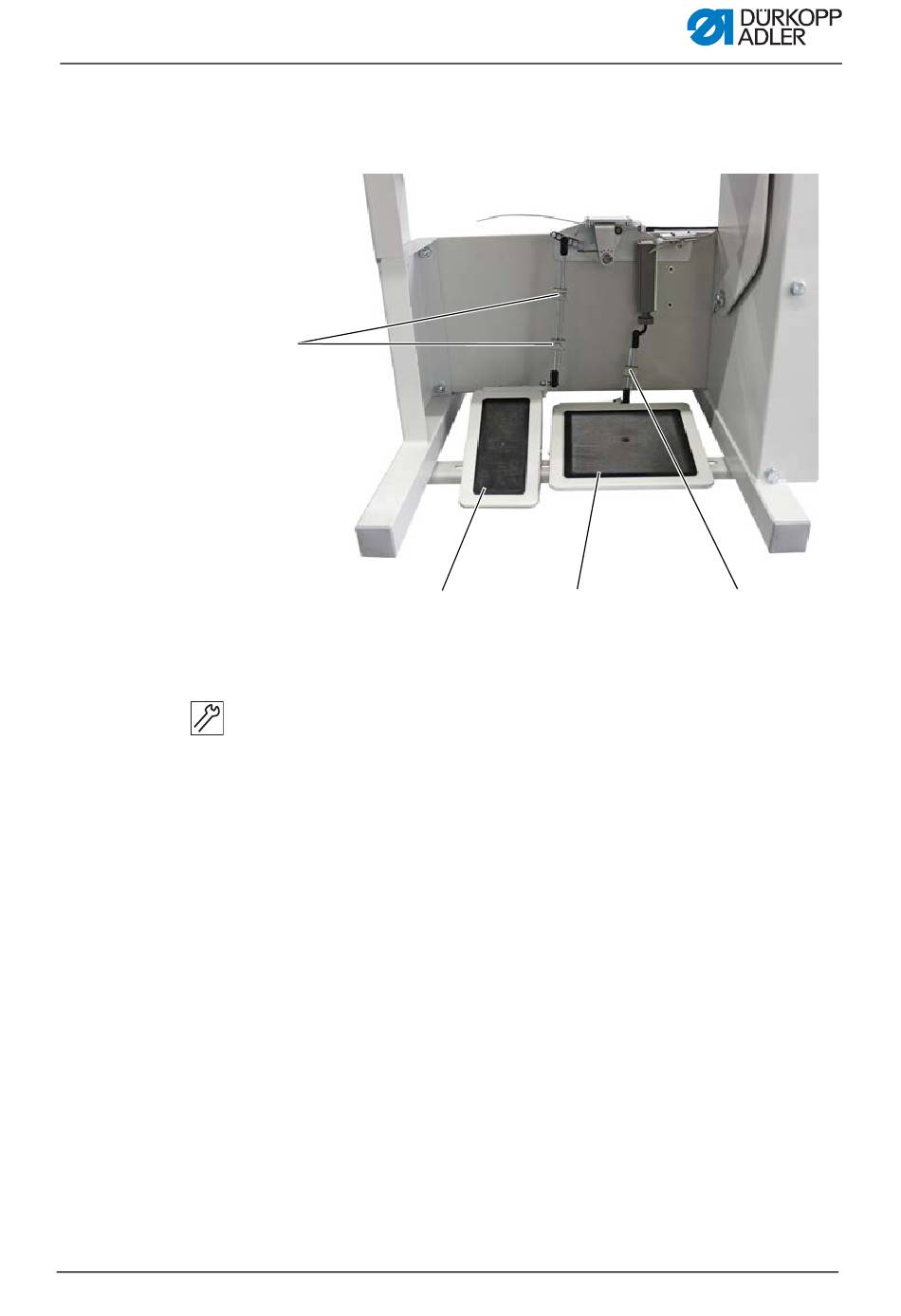

Abb. 32: Pedal einstellen
①
(1) - Verbindungsstück der
Zugstange
So stellen Sie das Pedal ein:
1.
Pedal (3) so einstellen, dass es mittig zur Nadelachse steht.
2.
Verbindungsstück der Zugstange (4) so einstellen, dass das
Pedal (3) den gewünschten Stellungswinkel hat.
Verbindungsstück der Zugstange (1) so einstellen, dass das
Pedal (2) den gewünschten Stellungswinkel hat
②
③
(2) - Pedal
④
59
