13.17 Funkt. Grenzwertüberschreitung
Pumpenausführung
CME
CRE, CRIE, CRNE,
SPKE, MTRE
Diese Funktion kann einen Messparameter oder
einen der internen Werte (z. B. Drehzahl, Motorlast
oder Motorstrom) überwachen. Wenn ein eingestell-
ter Grenzwert erreicht ist, wird die ausgewählte
Reaktion darauf ausgeführt. In Bezug auf die Grenz-
wertüberschreitung lassen sich zwei Funktionen ein-
stellen. Das bedeutet, Sie können zwei Parameter
oder zwei Grenzwerte des gleichen Parameters
gleichzeitig überwachen.
Für diese Funktion müssen folgende Einstellungen
vorgenommen werden:
"Gemessen"
Hier stellen Sie den zu überwachenden Messpara-
meter ein.
"Grenzwert"
Hier stellen Sie den Grenzwert ein, bei dem die
Funktion aktiviert wird.
"Hystereseband"
Hier stellen Sie das Hystereseband ein.
"Aktion bei"
Hier können Sie einstellen, ob die Funktion aktiviert
werden soll, wenn der ausgewählte Parameter den
eingestellten Grenzwert über- oder unterschreitet.
• Über dem Grenzwert.
Die Funktion wird aktiviert, wenn der Messpara-
meter den eingestellten Grenzwert überschreitet.
• Unter dem Grenzwert.
Die Funktion wird aktiviert, wenn der Messpara-
meter den eingestellten Grenzwert unterschrei-
tet.
"Maßnahme"
Hier können Sie bestimmen, was bei einem
Über-/Unterschreiten des Grenzwerts geschehen
soll. Sie können die folgenden Maßnahmen auswäh-
len:
• Keine Maßnahme.
Die Pumpe behält ihren aktuellen Betriebszu-
stand bei. Wählen Sie diese Einstellung aus,
wenn bei einem Über-/Unterschreiten des Grenz-
werts nur der Relaisausgang verwendet werden
soll. Siehe Abschnitt
(Relaisausgänge).
• Warnung/Alarm.
Eine Warnmeldung wird ausgesendet.
• Stopp.
Die Pumpe schaltet sich ab.
• MIN.
Die Pumpe reduziert ihre Drehzahl auf das Mini-
mum.
• MAX.
Die Pumpe erhöht ihre Drehzahl auf das Maxi-
mum.
262
Funkt. Grenzwertüber-
schreitung
●
●

13.11 "Melderelais 1 und 2"

• Benutzerdefinierte Drehzahl.
Die Pumpen laufen mit einer vom Benutzer ein-
gestellten Drehzahl.
Erkennungsverzögerung
Sie können eine Erkennungsverzögerung einstellen,
die sicherstellt, dass der überwachte Parameter eine
bestimmte Zeit lang über/unter dem eingestellten
Grenzwert liegt, bevor die Funktion aktiviert wird.
Rücksetzverzögerung
Bei der Rücksetzverzögerung handelt es sich um die
Dauer, um die der Messparameter vom eingestellten
Grenzwert abweicht, einschließlich des eingestell-
ten Hysteresebands und bis zu dem Zeitpunkt, an
dem die Funktion zurückgesetzt wird.
Beispiel:
Die Funktion soll den Ausgangsdruck einer
CRE-Pumpe überwachen. Beträgt der Druck mehr
als fünf Sekunden lang weniger als 5 bar, muss eine
Warnmeldung ausgegeben werden. Liegt der Aus-
gangsdruck mehr als acht Sekunden lang über 7 bar,
müssen Sie die Warnmeldung zurücksetzen.
1
2
4 4
5

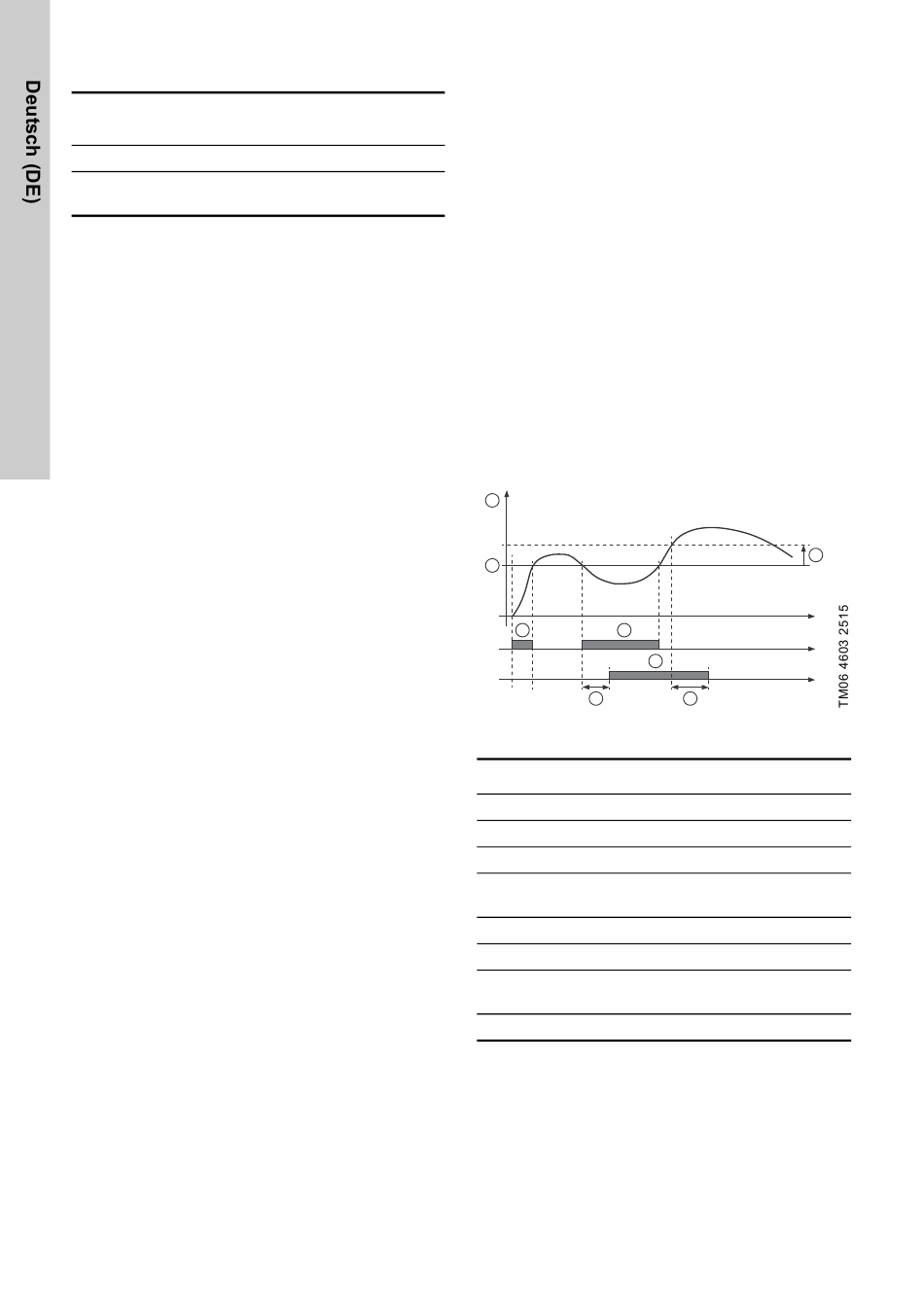

Abb. 51 Grenzwert überschritten (Beispiel)
Pos. Einstellparameter
1 "Gemessen"
2 "Grenzwert"
3 "Hystereseband"
4 "Aktion bei"
5 "Verz. Erkennung"
6 "Rücksetzverzögerung"
"Funktion Grenzwert
A
überschritten aktiviert"
- "Maßnahme"
Werkseinstellung
Siehe Abschnitt 24. Werkseinstellungen.
3
A
Zeit [s]
6
Einstellung
Ausgangsdruck
5 bar
2 bar
Grenzwert
unterschritten
5 Sekunden
8 Sekunden
-
Warnung
