Beispiel mit Konstantkennlinie und linearer
Verschiebung
Aktueller Sollwert: aktuelles Eingangssignal x (Soll-
wert - benutzerdefinierte minimale Drehzahl) +
benutzerdefinierte minimale Drehzahl
Bei einer benutzerdefinierten minimalen Drehzahl
von 25 %, einem Sollwert von 85 % und einem exter-
nen Sollwert von 60 % ergibt sich ein aktueller Soll-
wert von 0,60 x (85 - 25) + 25 = 61 %. Siehe Abb. 46.
Drehzahl [%]
100
Sollwert
85
Aktueller
61
Sollwert
Benutzer-
25
definierte
minimale
0
Drehzahl
Aktuelles
0
0.5 Eingangs-
0
signal
0
0
(60 %)
4
-50

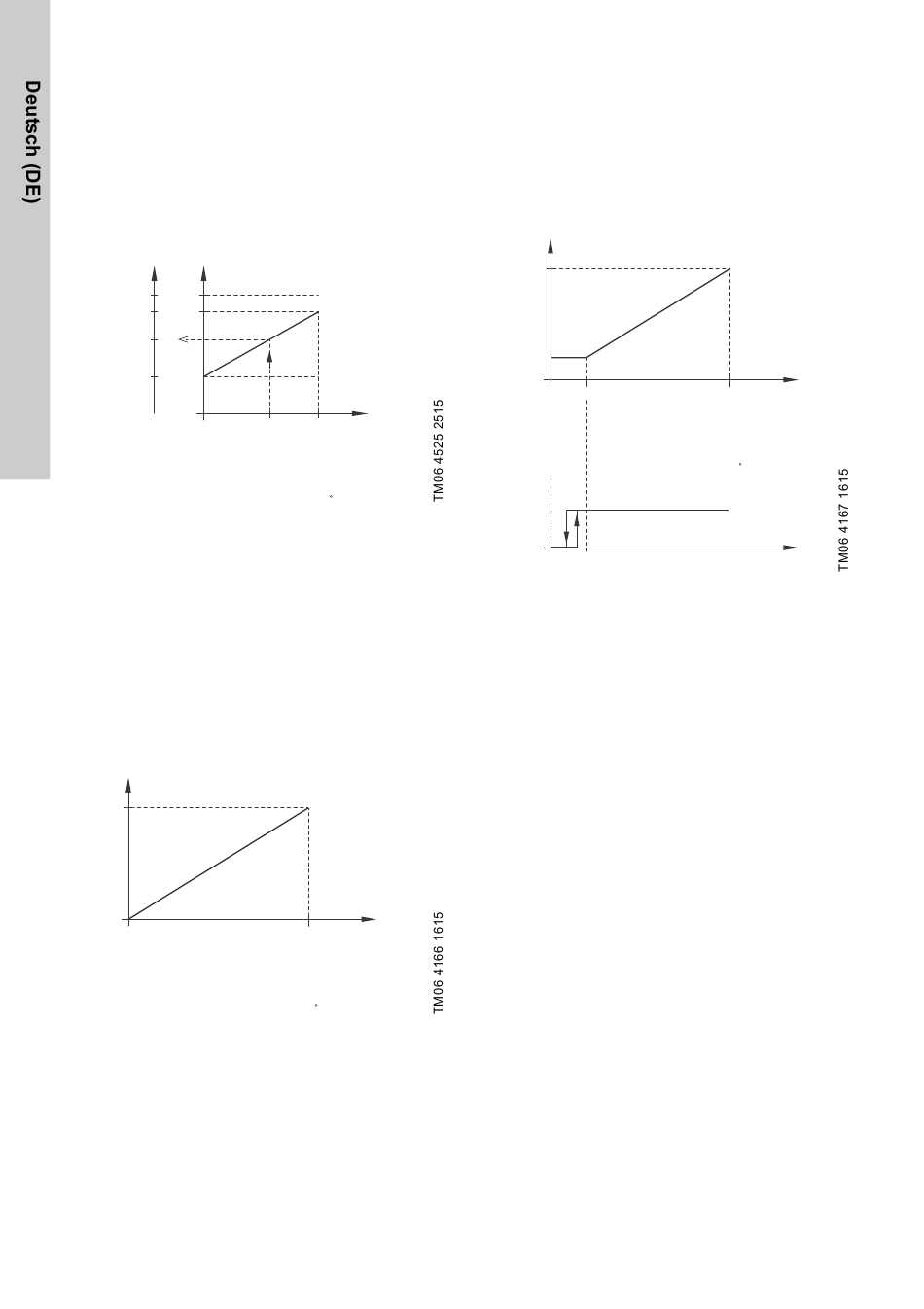

Abb. 46 Beispiel für die Sollwertverschiebung
mit Konstantkennlinie
13.15.1 Funktionen zur "Sollwertverschiebung"
Sie können die folgenden Funktionen auswählen:
• Nicht aktiviert.
Wurde "Nicht aktiviert" ausgewählt, erfolgt keine
Sollwertverschiebung durch irgendeine externe
Funktion.
• Lineare Funktion.
Der Sollwert wird linear von 0 bis 100 % verscho-
ben. Siehe Abb. 47.
Sollwertverschiebung [%]
100
0
0
0.5
0
0
0
4
-50
Abb. 47 Lineare Funktion
260
Fest einge-
stellte maxi-
male Dreh-
zahl
Externes
100 %
3.5 V Sollwert-
5 V
signal
10 V
20 mA
20 mA
204 C
Externer
100 %
Eingang
3.5 V
5 V
10 V
20 mA
20 mA
204 C
• Lineare Funktion mit Stopp
Liegt das Eingangssignal im Bereich zwischen 20
und 100 %, wird der Sollwert linear verschoben.
Liegt das Eingangssignal unter 10 %, wechselt
die Pumpe in die Betriebsart "Stopp".
Steigt das Eingangssignal über 15 %, wechselt
die Pumpe wieder in die Betriebsart "Normal".
Siehe Abb. 48.
Sollwertverschiebung [%]
100
0
0 20
0.5
0
0
0
4
-50
Normal
Stopp
Abb. 48 Lineare Funktion mit Stopp
Externer
100 %
Eingang
3.5 V
5 V
10 V
20 mA
20 mA
204 C
