Mögliche Funktionen, Digitaleingang/-ausgang 3
Funktion wenn Ein-
gang
(Für Einzelheiten
siehe Abschnitt
13.9
Digitaleingänge.)
• Nicht aktiviert
• Extern AUS
• MIN
• MAX
• Benutzerdefinierte
Drehzahl
• Externe Störung
• Alarmquittierung
• Trockenlauf
• Aufsummierter Volu-
menstrom
• Vorgegeb. Sollwert,
Ziffer 2
• Aktiver Ausgang
• Lokaler Motorstopp
Mögliche Funktionen, Digitaleingang/-ausgang 4
Funktion wenn Ein-
gang
(Für Einzelheiten
siehe Abschnitt
13.9
Digitaleingänge.)
• Nicht aktiviert
• Extern AUS
• MIN
• MAX
• Benutzerdefinierte
Drehzahl
• Externe Störung
• Alarmquittierung
• Trockenlauf
• Aufsummierter Volu-
menstrom
• Vorgegeb. Sollwert,
Ziffer 2
• Aktiver Ausgang
• Lokaler Motorstopp
Aktivierungsverzögerung (nur für Eingang)
Stellen Sie die Aktivierungsverzögerung (T1) ein.
Dabei handelt es sich um die Zeit zwischen dem
digitalen Signal und dem Aktivieren der ausgewähl-
ten Funktion.
Bereich: 0 bis 6.000 Sekunden
Funktion wenn Aus-
gang
(Für Einzelheiten
siehe Abschnitt
13.11 "Melderelais 1
und 2" (Relaisaus-
gänge).)
• Nicht aktiviert
• Betriebsbereit
• Alarm
• Betrieb
• Pumpe läuft
• WarnungLimit 1
überschr.
• Limit 2 überschr.
• Digitaleingang 1,
Zustand
• Digitaleingang 2,
Zustand
• Digitaleingang 3,
Zustand
• Digitaleingang 4,
Zustand
Funktion wenn Aus-
gang
(Für Einzelheiten
siehe Abschnitt
13.11 "Melderelais 1
und 2" (Relaisaus-
gänge).)
• Nicht aktiviert
• Betriebsbereit
• Alarm
• Betrieb
• Pumpe läuft
• WarnungLimit 1
überschr.
• Limit 2 überschr.
• Digitaleingang 1,
Zustand
• Digitaleingang 2,
Zustand
• Digitaleingang 3,
Zustand
• Digitaleingang 4,
Zustand
Zeitdauermodus (nur für Eingang)
Wählen Sie den Zeitdauermodus aus. Siehe Abb. 41.
•
Nicht aktiviert
•
Aktiv mit Unterbrechung (Modus A)
•
Aktiv ohne Unterbrechung (Modus B)
•
Aktiv mit Nachlauf (Modus C)
Wählen Sie die Zeitdauer (T2) aus.
Dabei handelt es sich um die Zeit, die zusammen mit
dem Modus bestimmt, wie lange die ausgewählte
Funktion aktiviert sein soll.
Bereich: 0 bis 15.000 Sekunden
T Eingang > T1 + T2
T input > T1 + T2
Digitalein-
gang
T Eingang
T input
Modus A
T1
T2
Modus B
T1
T2
Modus C
T1

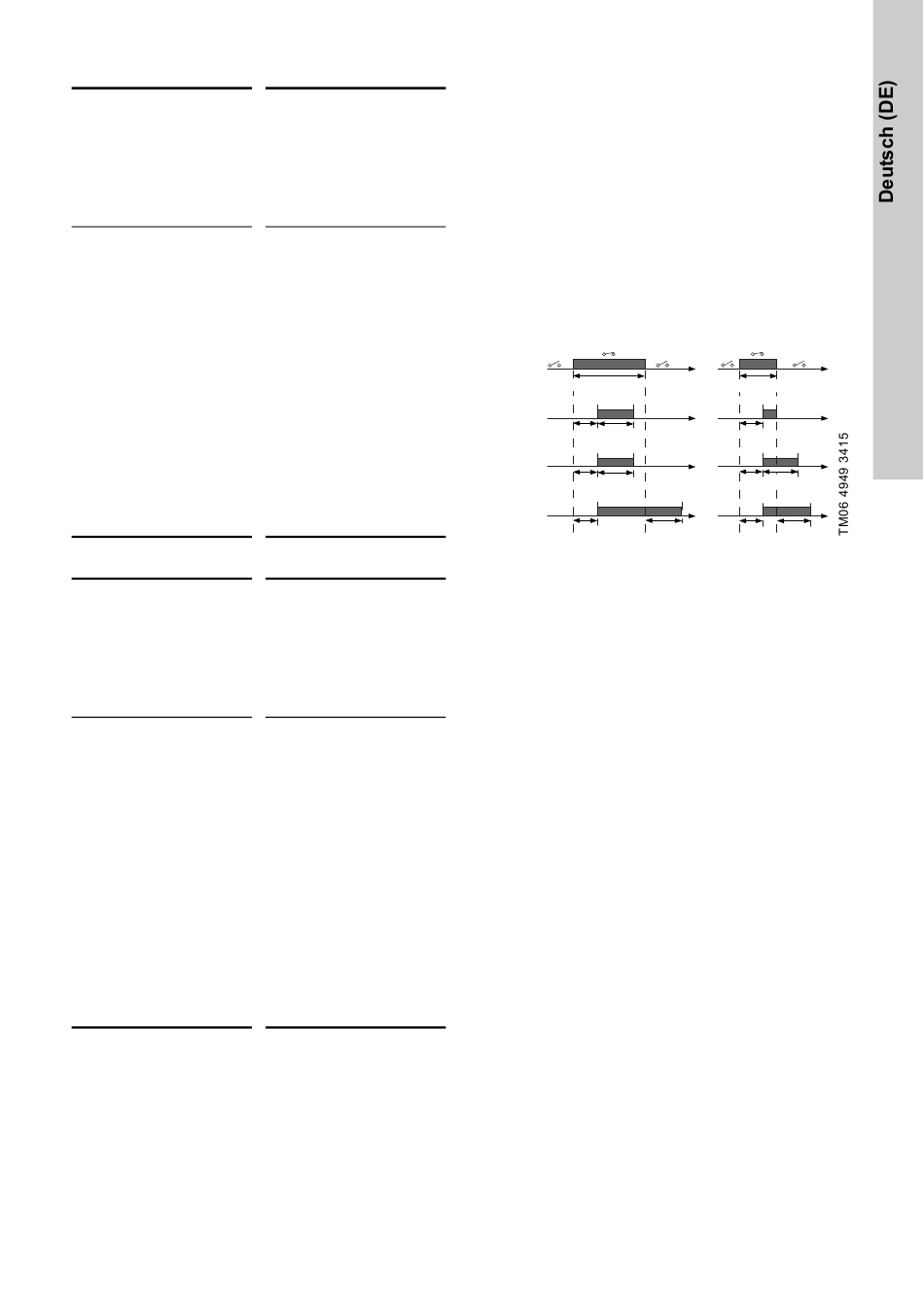

Abb. 43
Zeitdauerfunktion der Digitaleingänge
Werkseinstellung
Siehe Abschnitt
24.
Werkseinstellungen.
T Eingang < T1 + T2
T input < T1 + T2
T Eingang
T input
T1
T1
T2
T2
T1
T2
