Nennförderstrom der
Pumpe
3
[m /h]
0-6
7-24
25-40
41-70
71-100
Werkseinstellung
Siehe Abschnitt 24. Werkseinstellungen.

13.20 Stopp bei Mindestdrehzahl

Diese Funktion schaltet die Pumpe bei einem niedri-
gen oder keinem Verbrauch ab. Diese Variante der
Stoppfunktion kann beispielsweise bei Anwendun-
gen mit konstantem Füllstand verwendet werden,
bei denen eine Druckerhöhung vor dem Abschalten
nicht erwünscht ist.
Diese Funktion überwacht die Drehzahl der Pumpe.
Wenn der PI-Regler die Drehzahl der Pumpe gemäß
Rückmeldewert auf die Mindestdrehzahl reduziert
hat, schaltet sich die Pumpe ab. Sie wird erst dann
durch den PI-Regler wieder eingeschaltet, wenn der
Rückmeldewert zu fallen beginnt.
Stopp bei Mindestdrehzahl aktivieren
Diese Auswahl aktiviert die Funktion "Stopp bei Min-
destdrehzahl".
Verzögerung
Die Verzögerungszeit legt fest, wie lange die Pumpe
mit Mindestdrehzahl laufen muss, bevor sie sich
abschaltet.
Neustart-Drehzahl
Die in Prozent festgelegte Drehzahl der Pumpe, mit
der die Pumpe erneut gestartet wird (Hysterese). Die
Neustart-Drehzahl muss auf einen Wert eingestellt
werden, der größer ist als die Mindestgeschwindig-
keit.
13.21 Rohrleitungsbefüllfunktion
Pumpenausführung
CME
CRE, CRIE, CRNE,
SPKE, MTRE
Diese Funktion wird in der Regel bei Druckerhö-
hungsanwendungen verwendet. Die Funktion
gewährleistet ein sanftes Einschalten der Anlage bei
z. B. leeren Rohrleitungen.
Durchschnittliche
Größe des Membran-
druckbehälters
[l]
8
18
50
120
180
Rohrleitungsbefüll-
funktion
●
●
Das Einschalten erfolgt in zwei Phasen. Siehe Abb.
55.
1. Füllphase.
Die Rohrleitungen werden langsam mit Wasser
gefüllt. Wenn der Drucksensor in der Anlage fest-
stellt, dass die Rohrleitungen gefüllt sind, beginnt
Phase zwei.
2. Druckaufbauphase.
Der Anlagendruck wird erhöht, bis der Sollwert
erreicht ist. Der Druckaufbau erfolgt über eine
Druckaufbauzeit. Wird der Sollwert nicht in einer
vorgegebenen Zeit erreicht, wird eine Warnung
oder ein Alarm ausgelöst und die Pumpen kön-
nen gleichzeitig abgeschaltet werden.
1. Füllphase
(Konstantkennli-
nienbetrieb)
Druck
Sollwert
Fülldruck
Aktueller
Wert
Füllzeit
Maximale Füllzeit

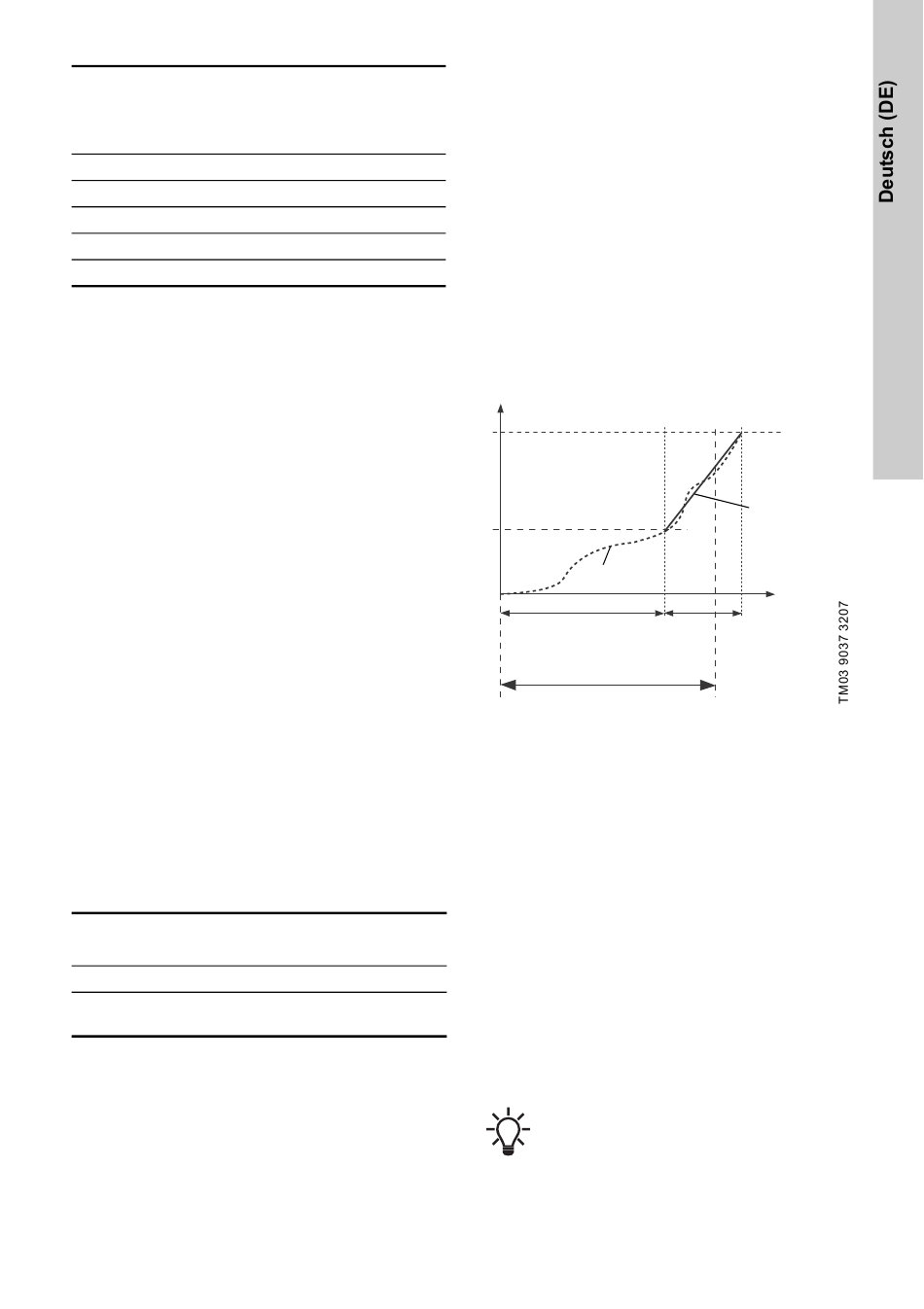

Abb. 55 Füll- und Druckaufbauphase
Einstellbereich
• "Füllgeschwindigkeit".
Feste Drehzahl der Pumpe in der Füllphase.
• "Fülldruck".
Der Druck, den die Pumpe vor Ablauf der maxi-
malen Füllzeit erreichen muss.
• "Max. Füllzeit".
Die Zeit, in der die Pumpe den Fülldruck errei-
chen muss.
• Max. Reaktionszeit.
Reaktion der Pumpe, wenn die maximale Füllzeit
abgelaufen ist:
– Warnung
– Alarm (Pumpe schaltet sich ab)
• Zeit für Druckaufbau.
Rampenzeit, die vom Erreichen des Fülldrucks
bis zum Erreichen des Sollwerts vergehen darf.
Wenn Sie diese Funktion aktivieren, wird
die Funktion immer gestartet, wenn die
Pumpe von der Betriebsart "Stopp" zu
"Normal" wechselt.
Werkseinstellung
Siehe Abschnitt 24. Werkseinstellungen.
2. Druckaufbau-
phase (Konstant-
druckbetrieb)
Sollwert-
steigerung
Zeit [s]
Druckauf-
bauzeit
