Beispiel
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

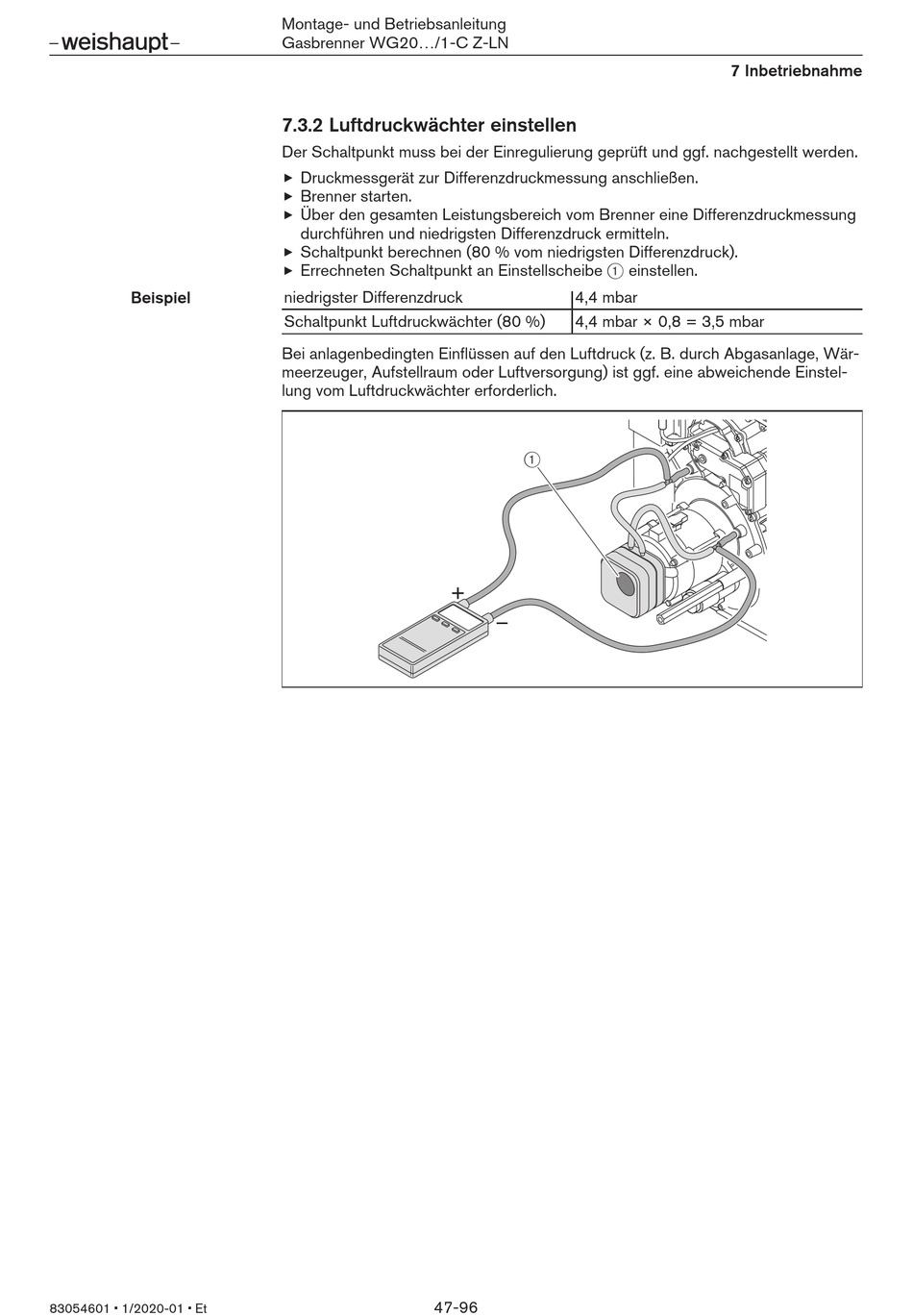

7.3.2 Luftdruckwächter einstellen
Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden.
Druckmessgerät zur Differenzdruckmessung anschließen.
Brenner starten.
Über den gesamten Leistungsbereich vom Brenner eine Differenzdruckmessung
durchführen und niedrigsten Differenzdruck ermitteln.
Schaltpunkt berechnen (80 % vom niedrigsten Differenzdruck).
Errechneten Schaltpunkt an Einstellscheibe 1 einstellen.
niedrigster Differenzdruck
Schaltpunkt Luftdruckwächter (80 %)
Bei anlagenbedingten Einflüssen auf den Luftdruck (z. B. durch Abgasanlage, Wär-
meerzeuger, Aufstellraum oder Luftversorgung) ist ggf. eine abweichende Einstel-
lung vom Luftdruckwächter erforderlich.
47-96
4,4 mbar
4,4 mbar × 0,8 = 3,5 mbar
1
7 Inbetriebnahme
