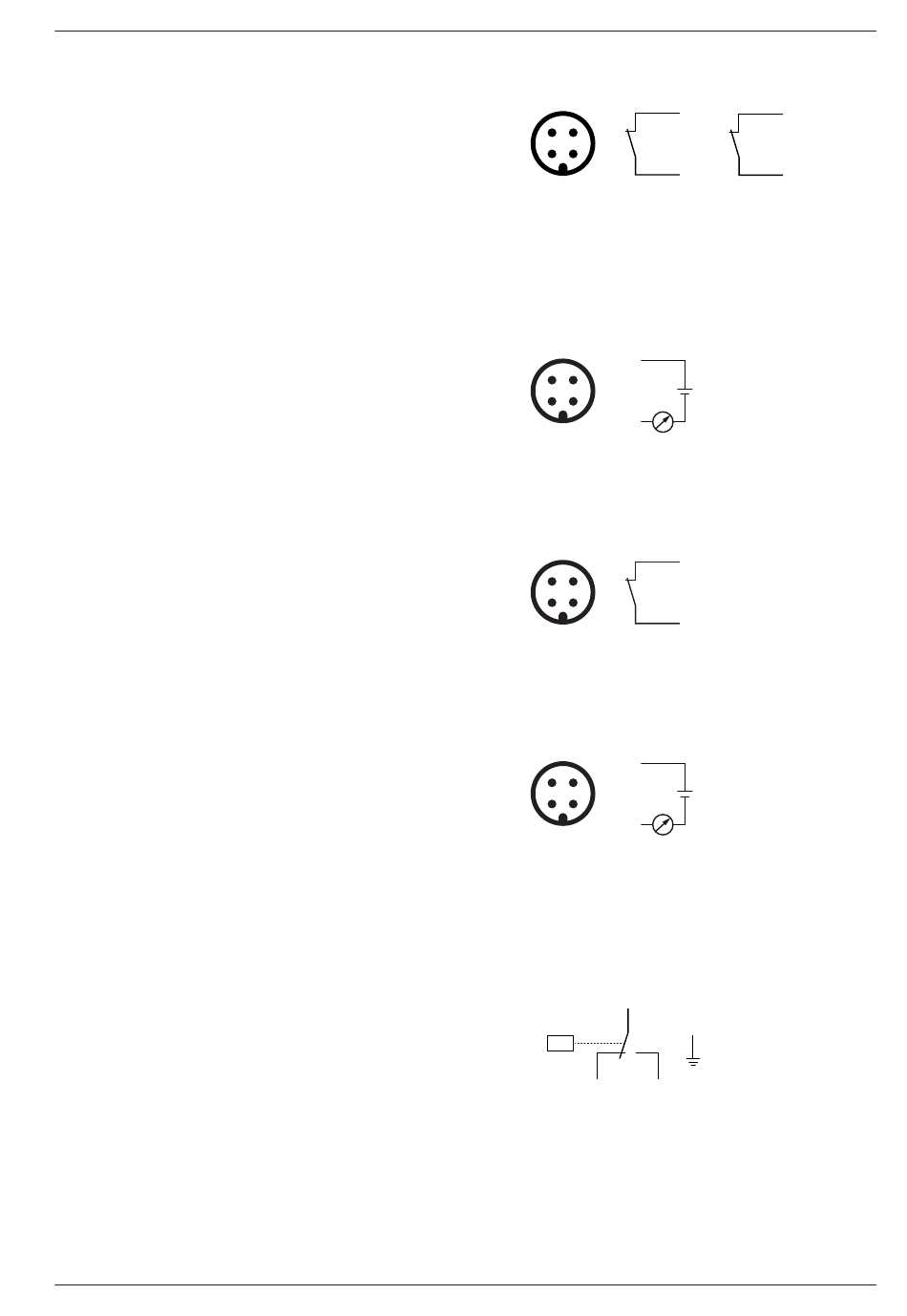

6.5.2 Schaltplan für Temperaturschalter "Öl" (optional)
Teilenr.: 0651 566 632
Steckverbinder: M12×1, 4-Pin
Elektrische Daten:
U = ≤ 250 V AC/DC (50/60 Hz) , I = ≤ 1 A
Schaltpunkt:
T pin 1 + 2 = 110 °C*
1
T pin 3 + 4 = 130 °C*
2
* Der Wert des Schaltpunkts hängt vom Typ des Öls ab, siehe Öl Öl [➔ 41].
6.5.3 Schaltplan für Widerstandsthermometer (optional)
Teilenr.: 0651 566 842
Steckverbinder: M12×1, 4-Pin
Elektrische Daten:
U = 10 ... 35 VDC
4 20 mA ► 0 ... 150 °C
Warnung / Auslösesignale: sieheÖl [➔ 41]
6.5.4 Schaltplan für Druckschalter (optional)
Teilenr.: 0653 566 736
Steckverbinder: M12×1, 4-Pin
Elektrische Daten:
U = ≤ 250 V AC/DC (50/60 Hz) , I = ≤ 4 A
Schaltpunkt:
P Pin 1 + 2 = 0,6 bar (Überdruck)
6.5.5 Schaltplan für Drucktransmitter (optional)
Teilenr.: 0653 567 425
Steckverbinder: M12×1, 4-Pin
Elektrische Daten:
U = 10 ... 35 VDC
4 ... 20 mA ► 0 ... 1,6 bar (abs.)
Warnsignal:
P = 0,4 bar (Überdruck)
Warnung
6.5.6 Schaltplan für Druckschalter des Wasser-Öl-
Wärmetauschers
Teilenr.: 0653 000 002
Elektrische Daten:
U = 230 VAC ; I = 1 A
U = 24 ... 100 VDC ; I = 0,5 ... 2 A
Kontakt: Normal geöffnet
Schaltpunkt:
P = 2 bar (relativ) ► min. zulässiger Druck
trip
Instruction Manual R5 RA 0165-0305 D_DE_de
1
4 3
1 2
T
1
2
1 = Braun ; 2 = Weiß ;
3 = Blau ; 4 = Schwarz
1
4 3
+
-
1 2
3
1 = Braun; 3 = Blau
1
4 3
1 2
P
2
1 = Braun; 2 = Weiß
1
4 3
+
1 2 -
3
1 = Braun; 3 = Blau
Auslösesignal:
P = 0,6 bar (Überdruck)
Trip
1
PE
P >
2 4
Stromanschluss | 6
3
T
2
4
