5 | Installation
5.6 Elektrischer Anschluss von

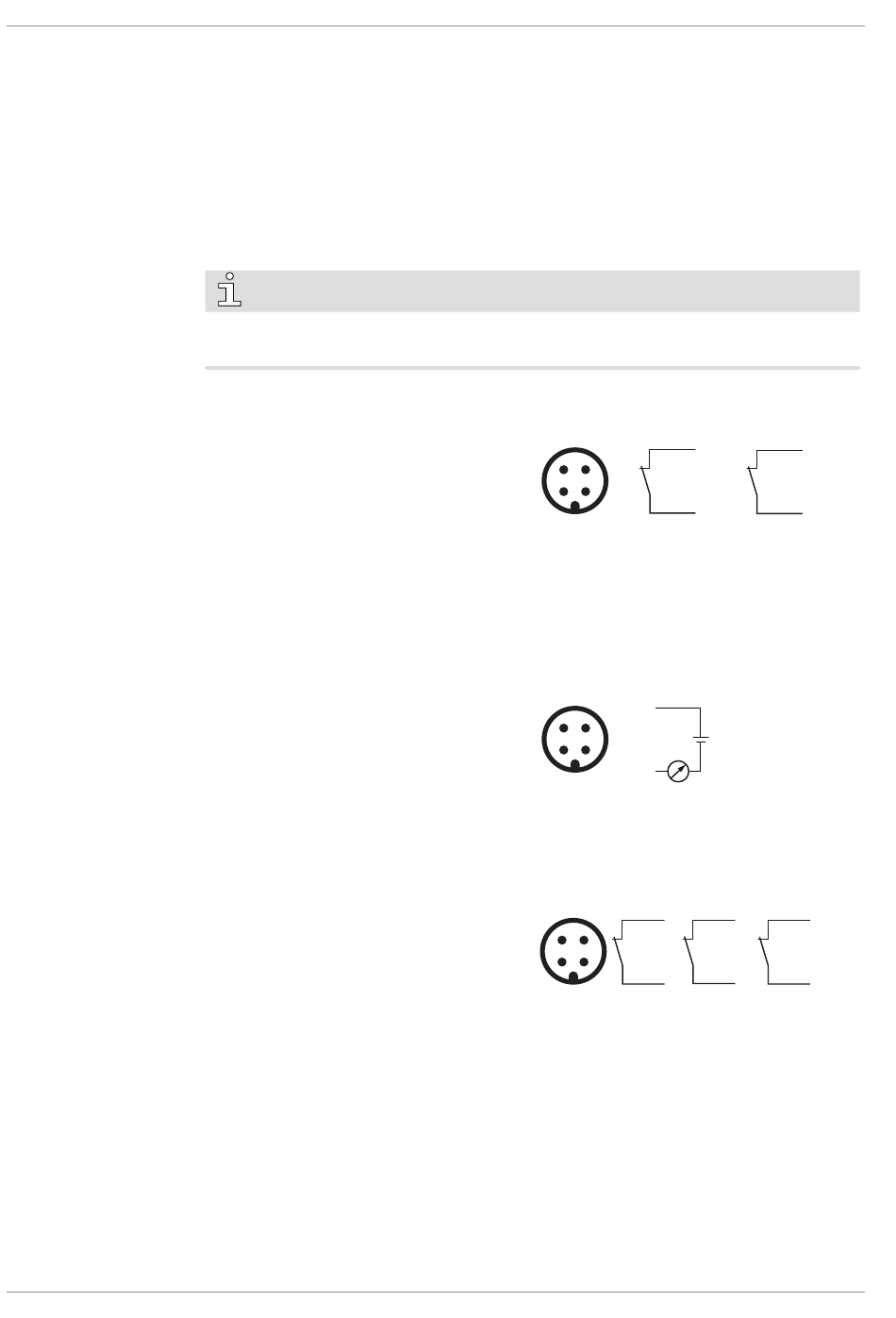

5.6.1 Schaltplan für Temperaturschalter (optional)
5.6.2 Schaltplan für Widerstandsthermometer (optional)
5.6.3 Schaltplan für Niveau- und Temperaturschalter (optional)
16 / 32
• Schalten Sie den Motor für einen Sekundenbruchteil ein.
• Bestimmen Sie durch Beobachten des Lüfterrads des Motors die Drehrichtung.
Gehen Sie folgendermaßen vor, wenn die Motordrehrichtung geändert werden muss:
• Tauschen Sie zwei beliebige Motorphasen gegeneinander aus.
Überwachungsorganen
HINWEIS
Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö-
gerung von mindestens 10 Sekunden zu konfigurieren.
Teilenr.: 0651 563 747
Anschluss: M12x1, 4-pin
Elektrische Daten:
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 1 A
Schaltpunkt:
T Pin 1 + 2 = 110 °C*
1
T Pin 3 + 4 = 130 °C*
2
* Der Wert des Schaltpunkts hängt vom Typ des Öls ab, siehe Öl [► 28].
Teilenr.: 0651 563 753
Anschluss: M12x1, 4-Pin
Elektrische Daten:
U = 10 ... 35 VDC
4 ... 20 mA ► 0 ... 150 °C
Warn-/Alarmsignale: siehe Öl [► 28].
Teilenr.: 0652 563 748
Anschluss: M12x1, 4-Pin
Elektrische Daten:
U = ≤ 230 V AC (50/60 Hz) ;
U = ≤ 100 V DC (50/60 Hz) ;
I = ≤ 0.5 A
Schaltpunkt:
L Pin 1 + 4 = niedrigen Niveau
T Pin 1 + 2 = 110 °C*
1
T Pin 1 + 3 = 130 °C*
2
* Der Wert des Schaltpunkts hängt vom Typ des Öls ab, siehe Öl [► 28].
4 3
1 2
T
1
1 = Braun ; 2 = Weiß ;
3 = Blau ; 4 = Schwarz
1
4 3
1 2
3
1 = Braun ; 3 = Blau
1
4 3
1 2
T
L
4
1 = Braun ; 2 = Weiß ;
3 = Blau ; 4 = Schwarz
0870524627_RA0160-0302D_C0007_IM_de
1 3
T
2
2 4
+
-
1
1
T
1 2
2 3
