5.5 Elektrischer Anschluss von

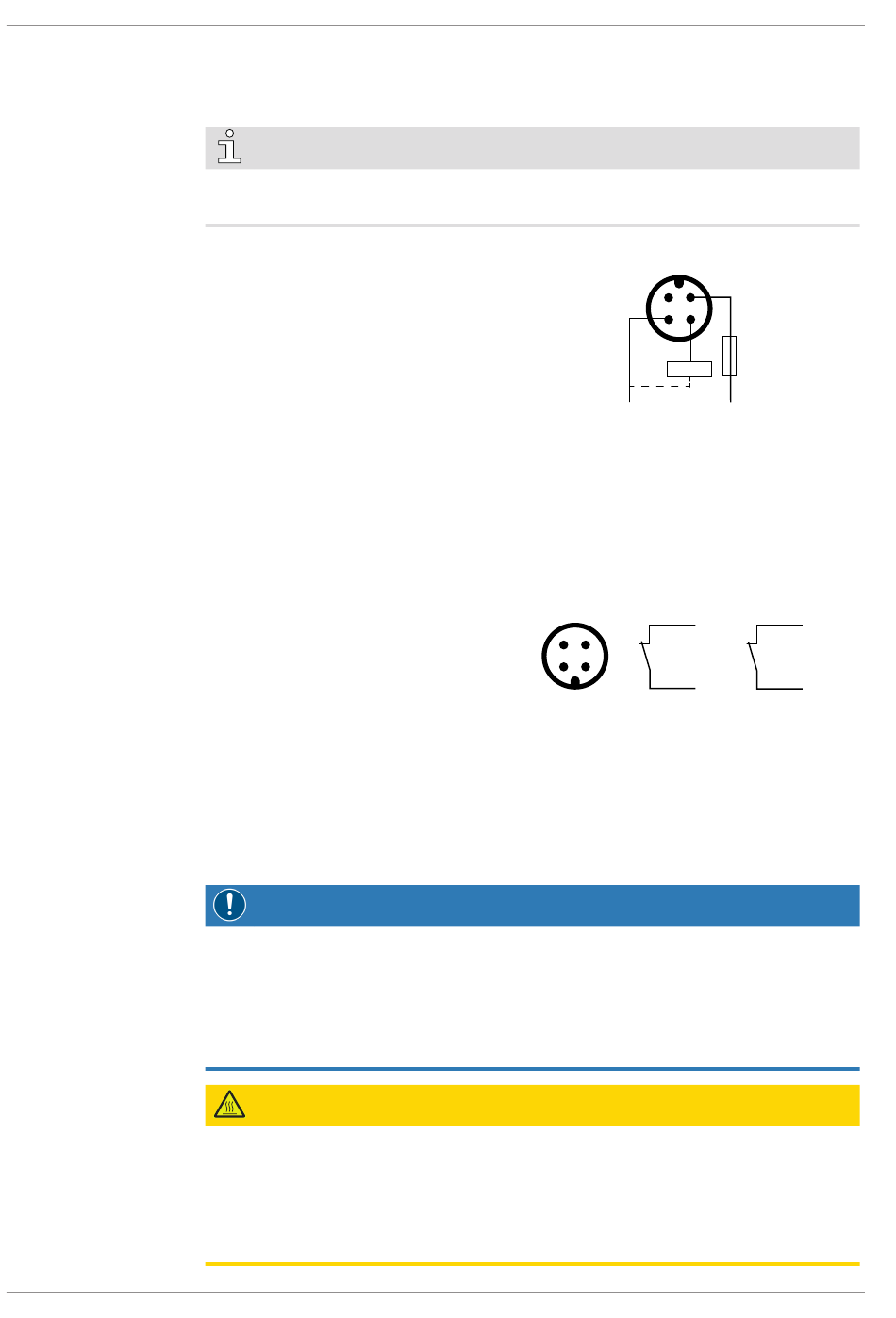

5.5.1 Schaltplan für Niveauschalter (optional)
5.5.2 Schaltplan für Temperaturschalter (optional)
6 Inbetriebnahme
14 / 28
Überwachungsorganen
HINWEIS
Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö-
gerung von mindestens 20 Sekunden zu konfigurieren.
Teilenr.: 0652 569 236
Steckverbinder: M12×1, 4-Pin
Elektrische Daten:
U = 10–30 VDC
I Leistungsaufnahme: <15 mA
I Ausgabe max.: 150 mA
Schaltpunkt:
Pin 1 = niedriges Niveau
Teilenr.: 0651 563 747
Steckverbinder: M12×1, 4-Pin
Elektrische Daten
U = ≤ 250 V AC/DC (50/60 Hz) , I = ≤ 1 A
Schaltpunkt
T pin 1 + 2 = 110 °C*
1
T pin 3 + 4 = 130 °C*
2
* Der Wert des Schaltpunkts hängt vom Typ des Öls ab, siehe Öl Öl [► 26].
ACHTUNG
Die Maschine kann unbefüllt (ohne Öl) ausgeliefert werden.
Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer be-
schädigt.
• Vor der Inbetriebnahme muss die Maschine mit Öl befüllt werden, siehe Auffüllen mit
Öl [► 11].
VORSICHT
Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C
erreichen.
Es besteht Verletzungsgefahr durch Verbrennungen.
• Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der
Maschine.
3
K
1 = Braun: Versorgung +24 VDC
3 = Blau: Versorgung 0 VDC
4 = Schwarz: Signal niedriger Füllstand
Hinweis:
Bei diesem Gerät kann die empfohlene Zeit
bis zum Auslösen eines Alarmsignals bis zu
240 Sekunden betragen.
4 3
1 2
T
1
1 = Braun ; 2 = Weiß ;
3 = Blau ; 4 = Schwarz
Instruction Manual R5 RD 0200-0360 A_DE_de
1
4
0.5 A
1
3
T
2
2
4
