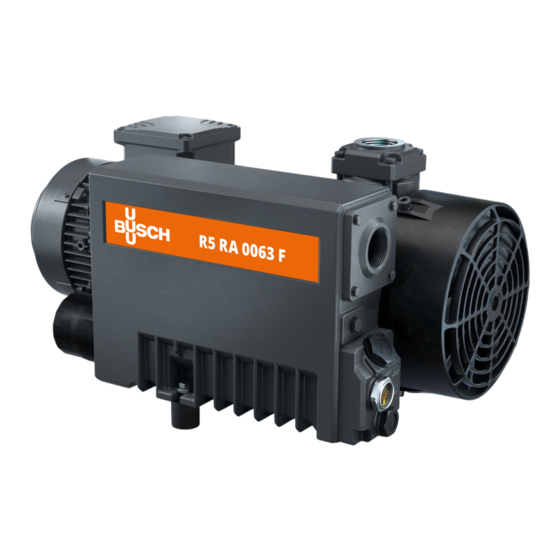

Busch R5 RA 0063 F Kompakt Betriebsanleitung
Ölgeschmierte drehschieber-vakuumpumpen
Vorschau ausblenden
Andere Handbücher für R5 RA 0063 F Kompakt:
- Betriebsanleitung (36 Seiten) ,
- Installation und betriebsanleitung (52 Seiten) ,
- Installation und betriebsanleitung (27 Seiten)
Verwandte Anleitungen für Busch R5 RA 0063 F Kompakt
Inhaltszusammenfassung für Busch R5 RA 0063 F Kompakt

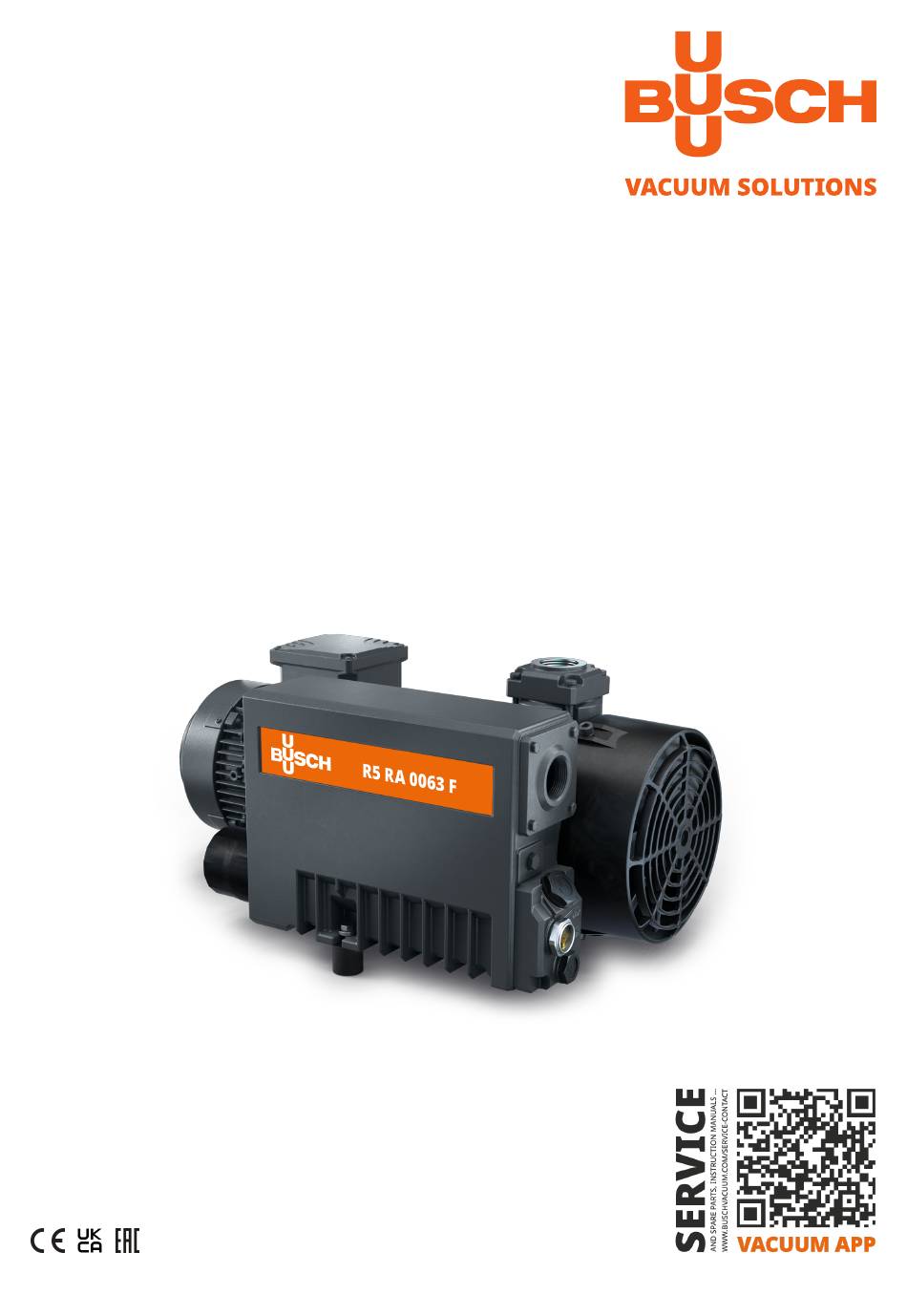

- Seite 1 Ölgeschmierte Drehschieber-Vakuumpumpen RA 0063 F Kompakt Betriebsanleitung 0870159349 | A0005_de | Originalanleitungen 19.09.2024...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Ein-/Ausschalter..............................Optionales Zubehör ............................2.4.1 Gasballastventil............................. 2.4.2 Ansaugfilter............................2.4.3 Niveauschalter ............................Transport ................................Lagerung ................................Installation................................Installationsbedingungen ..........................Anschlussleitungen/-rohre ..........................5.2.1 Sauganschluss ............................5.2.2 Abluftanschluss............................. Auffüllen mit Öl ..............................Montage der Kupplung ............................Stromanschluss .............................. -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung OF DA Beschreibung Ölfilter Richtungspfeil Motorklemmenkasten Typenschild Ölabscheider Luftentölelement Sauganschluss Abluftanschluss Axiallüfter Augenschraube Gasballastventil Öleinfüllschraube Ölschauglas Ölablassschraube HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die „Vakuumpumpe“ mit dem Ausdruck „Maschine“ bezeichnet. HINWEIS Abbildungen. In dieser Betriebsanleitung können die Abbildungen vom Aussehen der Maschine abweichen. 4 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de... -
Seite 5: Funktionsprinzip
Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für die Installation in Innenräumen ausgelegt. Für Installationen im Freien wenden Sie sich an Ihre Busch Vertretung, damit besondere Vorkehrungen getroffen werden können. Die Maschine ist enddruckfest, siehe Technische Daten [➔ 32]. -
Seite 6: Ein-/Ausschalter
2 | Produktbeschreibung Während des Betriebs sammelt sich Öl am Grund der oberen Kammer des Ölabscheiders, das während des Maschinenbetriebs nicht in die untere Kammer fließen kann. Bei einem Be- trieb im Grobvakuum, gehen Sie nach 10 h Dauerbetrieb der Maschine nahe Enddruck fol- gendermaßen vor: ●... -
Seite 7: Transport
Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Ringschraube des Motors. Verletzungsgefahr! ● Heben Sie die Maschine nicht an der Ringschraube des Motors an. Heben Sie die Maschine nur so an, wie gezeigt. - Seite 8 3 | Transport ● Entfernen Sie die Maschine von der Bodenplatte. 8 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de...
-
Seite 9: Lagerung
Lagerung | 4 Lagerung ● Verschließen Sie alle Öffnungen hermetisch mit den im Lieferumfang der Maschine enthalte- nen Kappen oder mit Klebeband, wenn die Kappen nicht mehr verfügbar sind. ● Lagern Sie die Maschine in einem trockenen, staub- und vibrationsfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ... -
Seite 10: Installation
5 | Installation Installation Installationsbedingungen ANMERKUNG Einsatz der Maschine außerhalb der zulässigen Installationsbedingungen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Stellen Sie sicher, dass die Installationsbedingungen vollständig erfüllt sind. ~20 cm ~20 cm ~20 cm ~20 cm ● Stellen Sie sicher, dass die Umgebung der Maschine nicht explosionsgefährdet ist. ●... -
Seite 11: Anschlussleitungen/-Rohre
Installation | 5 ● Ihre Busch Vertretung kontaktieren. Der Motor muss gedrosselt oder die Umgebungstempe- ratur begrenzt werden. Anschlussleitungen/-rohre ● Entfernen Sie vor der Installation alle Schutzabdeckungen. ● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse der Maschine ausge- übt werden. -
Seite 12: Abluftanschluss
Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 32] und Öl [➔ 33]. -
Seite 13: Montage Der Kupplung
Installation | 5 Beschreibung 1x O-Ring, Teilenr.: 0486 000 590 Montage der Kupplung HINWEIS Radialschraube. Für einen störungsfreien Betrieb die Radialschraube mit Schraubensicherungskleber sichern. Beschreibung Kupplungsnabe (maschinenseitig) Kupplungshülse Instruction Manual R5 RA 0063 F 5K_DE_de 13 | 36... -
Seite 14: Beschreibung
5 | Installation Beschreibung Kupplungsnabe (motorseitig) Radiale Schraube / zulässiges Drehmo- ment: 10 Nm Bei Auslieferung der Maschine ohne Motor: ● Montieren Sie die zweite Kupplungsnabe an der Motorwelle (separat geliefert). ● Passen Sie die Kupplungshülse so an, bis der für Abstand „E“ (oder „L“) angegebene Wert er- reicht ist. -
Seite 15: Stromanschluss
Elektromagnetische Verträglichkeit. ● Sicherstellen, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Stö- rungen aus dem Netz beeinträchtigt wird. Bei Bedarf Ihre Busch Vertretung für weitere Informa- tionen kontaktieren. ● Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfüllen, bei Be- darf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (für die EMV-Klasse der Ma-... -
Seite 16: Schaltplan Für Einphasigen Motor
● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann. ● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. ● Busch empfiehlt den Einbau eines D-Kurven-Schutzschalters. ● Schließen Sie den Schutzleiter an. ● Schließen Sie den Motor an die Stromversorgung an. -
Seite 17: Elektrischer Anschluss Von Überwachungsorganen
Doppelstern-Schaltung, Mehrspannungsmotor mit 9 Pins (Niederspannung): Stern-Schaltung, Mehrspannungsmotor mit 9 Pins (Hochspannung): Elektrischer Anschluss von Überwachungsorganen HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzöge- rung von mindestens 20 Sekunden zu konfigurieren. 6.4.1 Schaltplan für Niveauschalter (optional) Teilenr.: 0652 203 669... - Seite 18 6 | Stromanschluss Elektrische Daten: U = max. 250 V; I = 1,0 A; P = 50 W/VA; IP 65 Schaltelementfunktion: Reed-Kontakt Kontaktart: 2x Schliesser mit getrennten Potenzial- und Signalausgängen Schaltpunkt: S1 ► pin 1 + 2 ► min. level; S2 ►...
-
Seite 19: Inbetriebnahme
Inbetriebnahme | 7 Inbetriebnahme ACHTUNG Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C errei- chen. Verletzungsgefahr durch Verbrennungen! ● Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der Maschine. ACHTUNG Geräuschentwicklung der laufenden Maschine. Gefahr der Schädigung des Gehörs! Wenn sich Personen für längere Zeit in der Nähe einer Maschine aufhalten, die nicht schallisoliert ist:... -
Seite 20: Förderung Kondensierbarer Dämpfe
● Verwenden Sie einen Gehörschutz. Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: START ● Absperrventil* schließen und Gasballastventil** (GB) öffnen ●... -
Seite 21: Wartung
Verletzungsgefahr! Gefahr des vorzeitigen Ausfalls und Effizienzverlust der Maschine! ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihre Busch Servicevertretung. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. Risiko der Entfernung von Aufklebern mit Sicherheitshinweisen und der Entfernung von Schutzlackierung! ●... -
Seite 22: Wartungsplan
Wenn die Maschine mit einem Luft-Öl-Wärmetau- scher (AHE) ausgerüstet ist: ● Prüfen und/oder reinigen Sie den Luft-Öl- Wärmetauscher. ● Wenden Sie sich für eine Inspektion an Busch. Alle 5 Jahre Falls erforderlich, lassen Sie die Maschine überholen. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. -
Seite 23: Öl- Und Ölfilterwechsel
ANMERKUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Beschreibung 1x O-Ring, Teilenr.: 0486 000 505 Instruction Manual R5 RA 0063 F 5K_DE_de 23 | 36... - Seite 24 8 | Wartung Beschreibung Ölfilterschlüssel Originalersatzteile von Busch: 1x Ölfil- ter (OF), Teilenr.: 0531 000 002 Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 32] und Öl [➔ 33]. Beschreibung 1x O-Ring, Teilenr.: 0486 000 590...
-
Seite 25: Wechsel Des Luftentölelements
Wartung | 8 Wechsel des Luftentölelements Beschreibung 1x Flachdichtung: Teilenr.: 0480 000 Originalersatzteile von Busch: 1x Luft- entölelement (EF), Teilenr.: 0532 140 10-mm-Schraubenschlüssel Instruction Manual R5 RA 0063 F 5K_DE_de 25 | 36... -
Seite 26: Instandsetzung
Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Wenn mit der Maschine Gas befördert wurde, das mit gesundheitsgefährdenden Fremdstoffen kontaminiert war: ●... -
Seite 27: Außerbetriebnahme
Außerbetriebnahme | 10 Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr! ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine zuerst abkühlen, bevor Sie sie anfassen. ● Maschine stoppen und gegen unbeabsichtigte Inbetriebnahme sichern. ●... -
Seite 28: Ersatzteile
ANMERKUNG Verwendung von Nicht-Busch-Ersatzteilen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur Originalersatzteile, Verbrauchsmaterialien und Zubehör von Busch verwenden, um den ord- nungsgemäßen Betrieb der Maschine zu gewährleisten und die Garantie zu erhalten. Ersatzteilsatz Beschreibung Teilenr. -
Seite 29: Störungsbehebung
Störungsbehebung | 12 Störungsbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr! ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine zuerst abkühlen, bevor Sie sie anfassen. Die Abbildung zeigt Teile, die ggf. für die Fehlerbehebung relevant sind: Beschreibung Schwimmerventil Luftentölelement... - Seite 30 (CPL) aus. schentwicklung. Die Schieber sitzen fest. ● Lassen Sie die Maschine re- parieren (wenden Sie sich an Busch). Die Lager sind defekt. ● Lassen Sie die Maschine re- parieren (wenden Sie sich an Busch). Die Maschine wird im Betrieb Die Kühlung ist nicht ausrei-...
- Seite 31 ● Ändern Sie den Betriebsmo- dus (siehe Förderung kon- densierbarer Dämpfe [➔ 20]). Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich bitte an Ihre Busch Vertretung. Instruction Manual R5 RA 0063 F 5K_DE_de 31 | 36...
-
Seite 32: Technische Daten
5 ... 40* Umgebungsdruck Atmosphärendruck Ölfüllung Gewicht ca. 52 ** * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Busch Vertretung. ** das Gewicht kann je nach Auftragskonfiguration abweichen. 32 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de... - Seite 33 0831 168 352 0831 168 357 Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Bitte kontaktieren Sie Ihre Busch Vertretung für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt werden muss. Öleignung ●...
-
Seite 34: Eu-Konformitätserklärung
Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw. -
Seite 35: Uk-Konformitätserklärung
Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw. - Seite 36 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
