5 | Installation

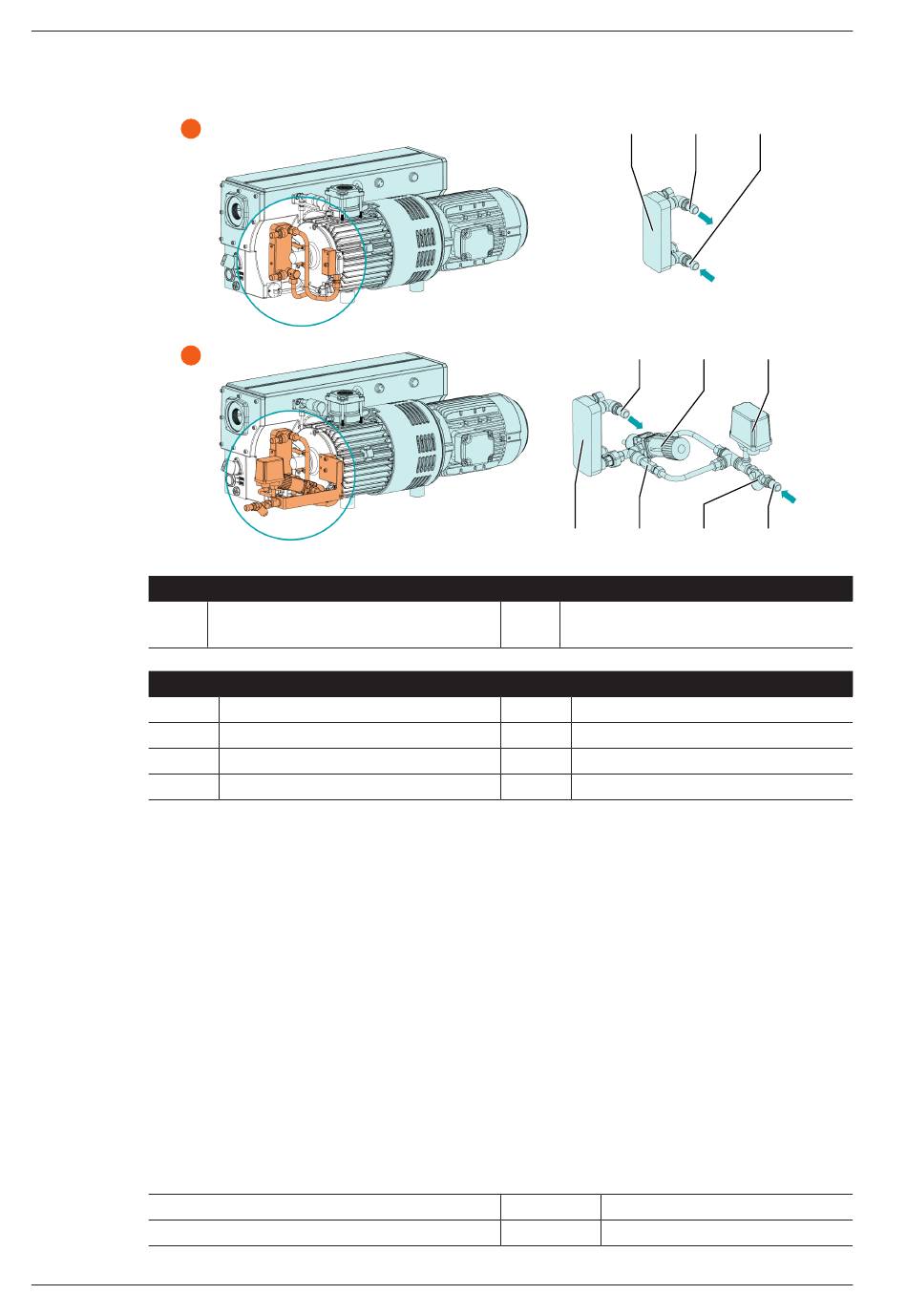

5.2.3 Kühlwasseranschluss (optional)
1
2

Beschreibung

1
Beschreibung
CWI
CWO
WHE
TV
Das Thermostatventil (TV) dient der Steuerung der Wasserdurchflussmenge, um die Maschinentem-
peratur stabil zu halten.
Das Thermostatventil (TV) ist werkseitig auf Position 2 (etwa 75 °C Öltemperatur) eingestellt.
Mit dem Druckschalter (PS) wird überwacht, ob sich Wasser im Kühlsystem der Maschine befindet.
Wenn der Druckschalter einen Druck unter 2 bar erfasst, muss die Maschine abgeschaltet werden.
Das Wasser-Bypassventil (WBV) wird bei der ersten Inbetriebnahme der Maschine verwendet. Zu
diesem Zeitpunkt muss es geöffnet sein (ca. 90 Sekunden), um den Wasser-Wärmetauscher be-
triebsfertig zu machen. Anschließend muss es geschlossen werden.
● Verbinden Sie die Kühlwasseranschlüsse (CWI/CWO) mit der Wasserzufuhr.
Anschlussgröße:
– 19 mm Schlauch (CWI/CWO)
● Schließen Sie, sofern erforderlich, den Druckschalter (MV) an die Stromversorgung an, siehe
Schaltplan für Druckschalter des Wasser-Öl-Wärmetauschers [➔ 23].
● In Bezug auf das Kühlwasser müssen folgende Voraussetzungen erfüllt werden:
Min. Zulaufkapazität
Wasserdruck
14 | 44
Wasser-Öl-Wärmetauscher ohne Zu-
lauf-Zubehör
Kühlwassereinlauf
Kühlwasserablauf
Wasser-Öl-Wärmetauscher
Thermostatventil
WHE CWO
CWO
WHE WBV
2 Wasser-Öl-Wärmetauscher mit Zulauf-
Zubehör
PS Druckschalter
WBV Wasser-Bypassventil
WF Wasserfilter
l/min 2,5
bar 2 ... 6
Instruction Manual R5 RA 0165-0305 D_DE_de
CWI
TV PS
WF CWI
