Die zulässige Motordrehzahl liegt über der Empfehlung.
Gefahr der Beschädigung der Maschine!
● Prüfen Sie den zulässigen Motordrehzahlbereich, siehe Technische Daten [➔ 39].
Falscher Anschluss.
Gefahr der Beschädigung des variablen Drehzahlantriebs.
● Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie die Anweisungen für
die Verkabelung/Schaltpläne.

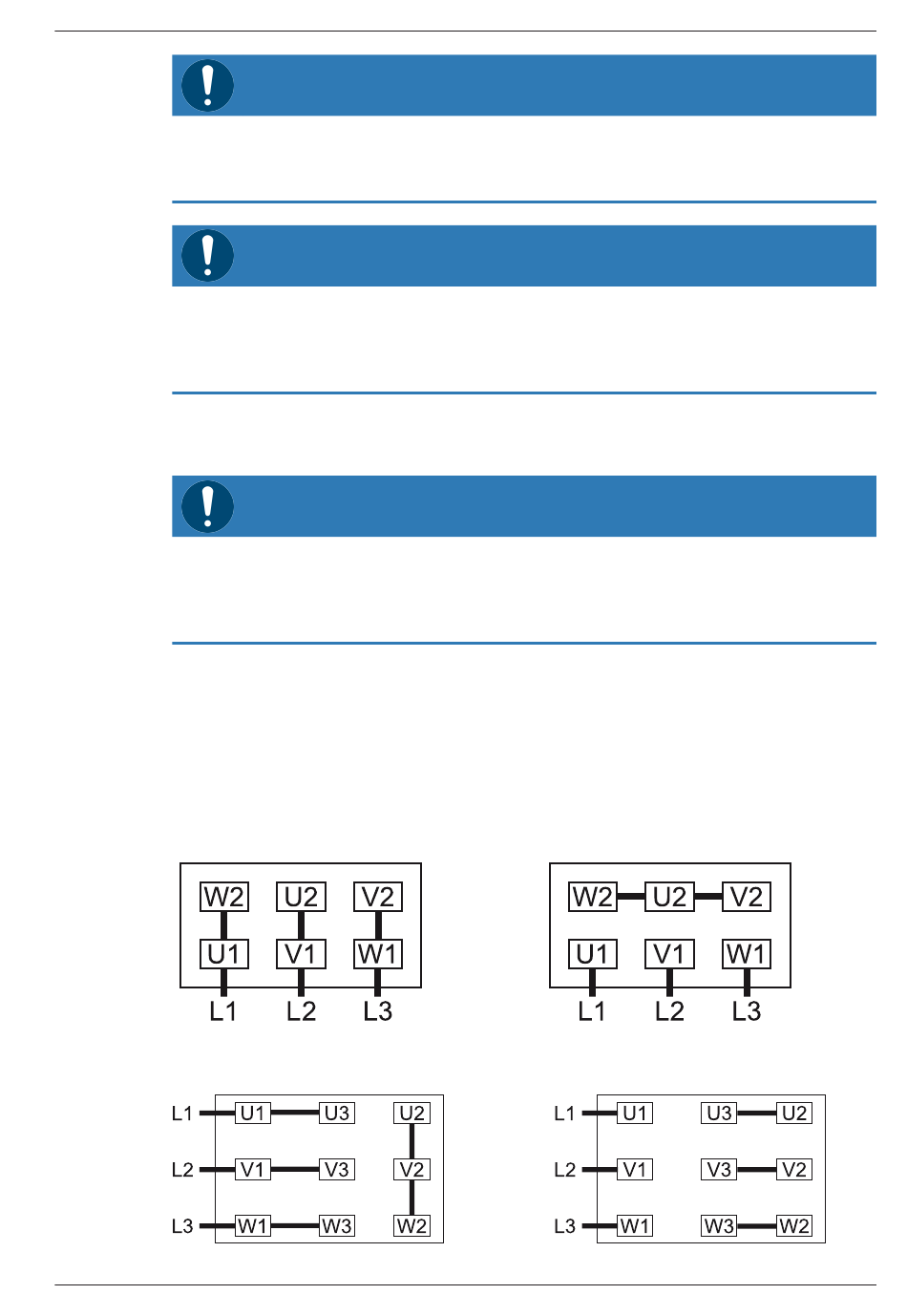

6.4 Schaltplan für Drehstrommotor
Falsche Drehrichtung.
Gefahr der Beschädigung der Maschine!
● Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit schwer beschä-
digt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Drehrichtung korrekt ist.
● Bestimmen Sie die beabsichtigte Drehrichtung anhand des aufgeklebten bzw. eingeprägten
Pfeils.
● Schalten Sie den Motor für einen Sekundenbruchteil ein.
● Bestimmen Sie durch Beobachten des Lüfterrads des Motors die Drehrichtung.
Gehen Sie folgendermaßen vor, wenn die Drehrichtung geändert werden muss:
● Vertauschen Sie zwei der Phasen des Motors.
Dreieck-Schaltung (Niederspannung):
Doppelstern-Schaltung, Multispannungs-Mo-
tor mit 9 Pins (Niederspannung):
Instruction Manual R5 RA 0165-0305 D_DE_de
ANMERKUNG
ANMERKUNG
ANMERKUNG
Stern-Schaltung (Hochspannung):
Stern-Schaltung, Multispannungs-Motor mit
9 Pins (Hochspannung):
