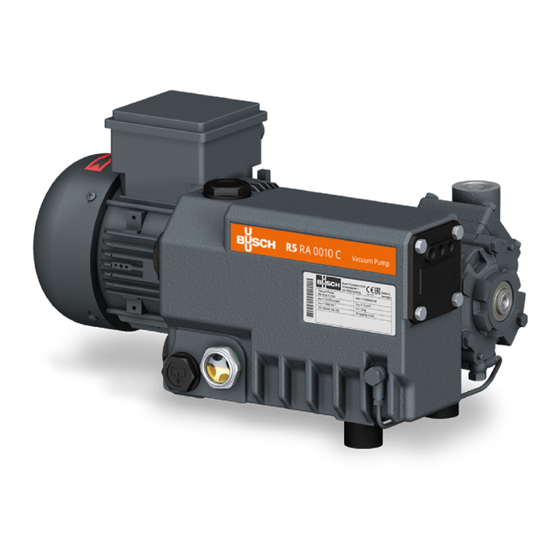

Busch R5 Bedienungsanleitung
Drehschieber-vakuumpumpen
Vorschau ausblenden
Andere Handbücher für R5:
- Betriebsanleitung (64 Seiten) ,
- Installation und betriebsanleitung (24 Seiten) ,
- Betriebsanleitung (24 Seiten)
Verwandte Anleitungen für Busch R5
Inhaltszusammenfassung für Busch R5

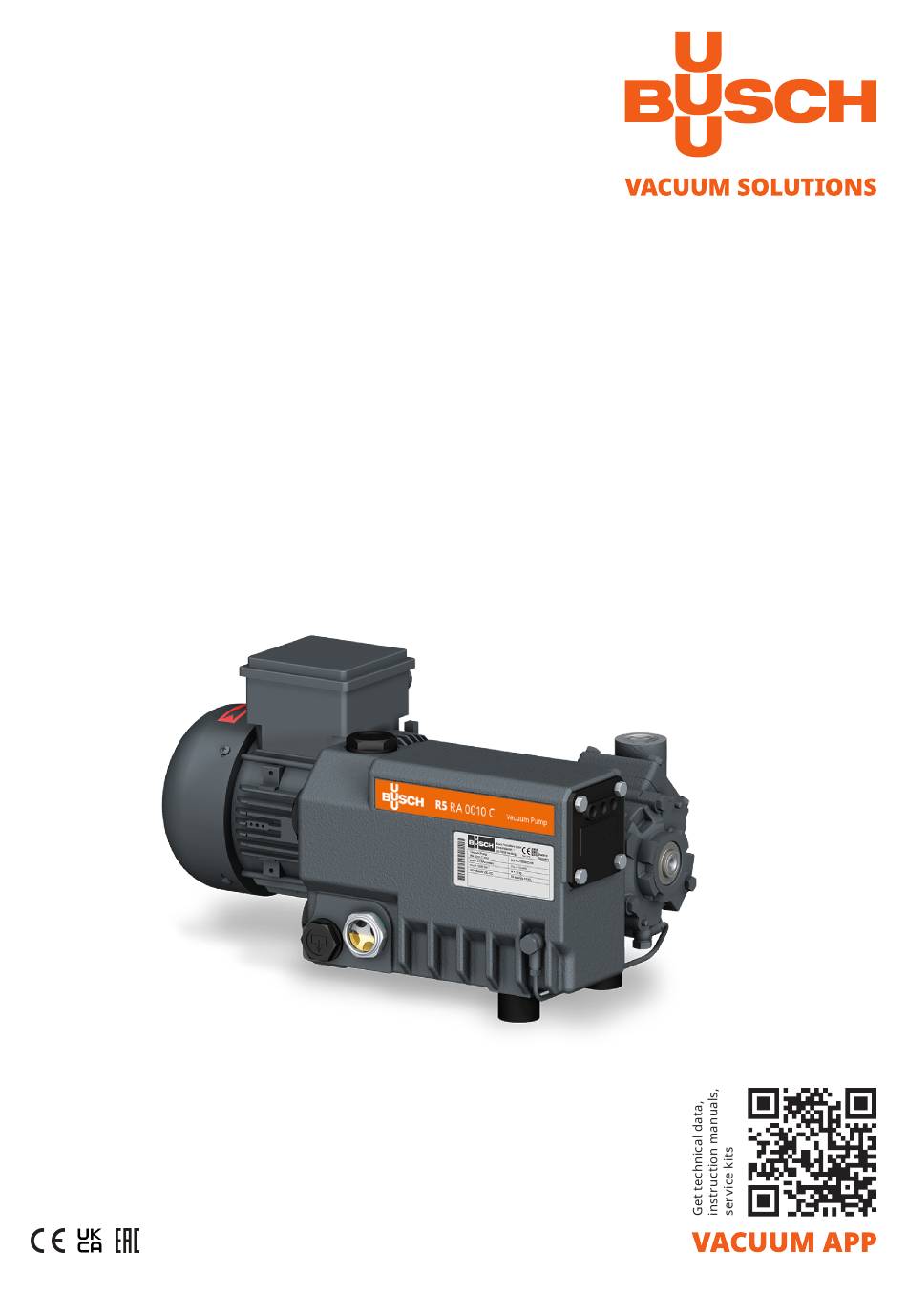

- Seite 1 Drehschieber-Vakuumpumpen RA 0010 C, RA 0016 C, RC 0010 C, RC 0016 C Betriebsanleitung 0870146950 | B0003_de | Originalanleitungen 15.08.2022...
-
Seite 2: Inhaltsverzeichnis
Wartungsplan ..............................Kontrolle des Ölniveaus............................Ölwechsel ................................Wechsel des Luftentölelements ........................Instandsetzung ..............................Außerbetriebnahme ............................10.1 Zerlegung und Entsorgung..........................Ersatzteile ................................Fehlerbehebung ..............................Technische Daten..............................Öl .................................... EU-Konformitätserklärung ..........................UK-Konformitätserklärung ..........................2 | 32 Instruction Manual R5 RA_RC 0010-0016 C_DE_de... -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
Gasballastventil (Ausführung mit Gasbal- lastventil) HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“ mit dem Ausdruck „Vakuumpumpe“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. 4 | 32 Instruction Manual R5 RA_RC 0010-0016 C_DE_de... -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt. Bei einer Außeninstallation kontaktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 6: Ein-/Ausschalter
Das Gasballastventil wirkt sich auf den Enddruck der Maschine aus, siehe Technical Data [➔ 27]. 2.4.2 Ansaugfilter Der Ansaugfilter schützt die Maschine vor Staub und anderen Feststoffen im Prozessgas. Der Ein- lassfilter ist mit einem Papier oder Polyester erhältlich. 6 | 32 Instruction Manual R5 RA_RC 0010-0016 C_DE_de... -
Seite 7: Transport
Schieber beschädigt, was zu einem Totalschaden der Ma- schine führt. ● Lassen Sie das Öl vor dem Transport ab oder transportieren Sie die Maschine stets in horizontaler Ausrichtung. Instruction Manual R5 RA_RC 0010-0016 C_DE_de 7 | 32... -
Seite 8: Beschreibung
Maschine ordnungsge- mäß am Hebegurt befestigt ist. ● Prüfen Sie die Maschine auf Transportschäden. Falls die Maschine auf einer Bodenplatte befestigt ist: ● Entfernen Sie die Maschine von der Bodenplatte. 8 | 32 Instruction Manual R5 RA_RC 0010-0016 C_DE_de... -
Seite 9: Lagerung
● Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ... 40 °C. Instruction Manual R5 RA_RC 0010-0016 C_DE_de 9 | 32... -
Seite 10: Installation
● Prüfen Sie den Ölstand, siehe Kontrolle des Ölniveaus [➔ 18]. ● Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: 10 | 32 Instruction Manual R5 RA_RC 0010-0016 C_DE_de... -
Seite 11: Anschlussleitungen/-Rohre
Installation | 5 ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. Anschlussleitungen/-rohre ● Entfernen Sie vor der Installation alle Schutzabdeckungen. ● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse ausgeübt werden. Ver- wenden Sie ggf. -
Seite 12: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 27] und Öl [➔ 29]. -
Seite 13: Stromanschluss
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle eines Isolationsfehlers zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann. -
Seite 14: Schaltplan Für Drehstrommotor
● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann. ● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. ● Busch empfiehlt den Einbau eines D-Kurven-Leitungsschutzschalters. ● Schließen Sie den Schutzleiter an. ● Schließen Sie den Motor an die Stromversorgung an. -
Seite 15: Inbetriebnahme
Nach 2 Stunden Dauerbetrieb bei annäherndem Enddruck (bei höherem Betriebsdruck in kürzerer Zeit): ● Schalten Sie die Maschine mindestens 15 Minuten lang aus. So kann das Öl aus der oberen Kammer des Ölabscheiders in die untere Kammer fließen. ➔ Instruction Manual R5 RA_RC 0010-0016 C_DE_de 15 | 32... -
Seite 16: Förderung Von Kondensierbaren Dämpfen
7 | Inbetriebnahme Förderung von kondensierbaren Dämpfen Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: START ● Absperrventil* schließen und Gasballastventil** (GB) öffnen ●... -
Seite 17: Wartung
Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. -
Seite 18: Wartungsplan
Wenn die Maschine mit einem Luft-Öl-Wärmetau- scher (AHE) ausgerüstet ist: ● Prüfen und/oder reinigen Sie den Luft-Öl-Wär- metauscher. ● Wenden Sie sich an Busch, wenn eine Überprü- Alle 5 Jahre fung erforderlich ist. Falls erforderlich, warten Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. -
Seite 19: Ölwechsel
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Beschreibung 1x O-Ring, Teilenr.: 0486 000 505 Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 27] und Öl [➔ 29]. -
Seite 20: Wechsel Des Luftentölelements
8 | Wartung Beschreibung 1x O-Ring Teilenr.: 0486 000 590 Wechsel des Luftentölelements Beschreibung 10 mm-Schraubenschlüssel 1× Luftentölelement (EF) 20 | 32 Instruction Manual R5 RA_RC 0010-0016 C_DE_de... - Seite 21 Wartung | 8 Beschreibung Original-Ersatzteile von Busch 1x Luft- 10 mm-Schraubenschlüssel entölelement (EF), Teilenr.: 0532 140 1x O-Ring Teilenr.: 0486 000 524 Instruction Manual R5 RA_RC 0010-0016 C_DE_de 21 | 32...
-
Seite 22: Instandsetzung
Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:... -
Seite 23: Außerbetriebnahme
● Entfernen Sie die Abgasfilter. ● Entfernen Sie den Ölfilter. ● Trennen Sie Sondermüll von der Maschine. ● Entsorgen Sie Sondermüll gemäß den geltenden rechtlichen Bestimmungen. ● Entsorgen Sie die Maschine als Altmetall. Instruction Manual R5 RA_RC 0010-0016 C_DE_de 23 | 32... -
Seite 24: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen. -
Seite 25: Fehlerbehebung
● Prüfen Sie die Spannungs- derliche Spannung an. versorgung. Der Motor ist defekt. ● Tauschen Sie den Motor aus. Die Kupplung (CPL) ist defekt. ● Tauschen Sie die Kupplung (CPL) aus. Instruction Manual R5 RA_RC 0010-0016 C_DE_de 25 | 32... - Seite 26 Die Maschine befindet sich seit (siehe Version mit Ölrück- mehr als 2 Stunden im Dauer- laufventil) kurzzeitig aus. betrieb. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 26 | 32 Instruction Manual R5 RA_RC 0010-0016 C_DE_de...
-
Seite 27: Technische Daten
(50 Hz/60 Hz) Schalldruckpegel dB(A) 53 / 56 (EN ISO 2151) (50 Hz/60 Hz) Umgebungstemperaturbe- °C 5 ... 40 reich °F 41 … 104 Umgebungsdruck Atmosphärendruck Ölfüllung 0,42 Gewicht ca. * Mit Ölrücklaufleitung zum B-Deckel. Instruction Manual R5 RA_RC 0010-0016 C_DE_de 27 | 32... - Seite 28 (50 Hz/60 Hz) Schalldruckpegel dB(A) 54 / 56 (EN ISO 2151) (50 Hz/60 Hz) Umgebungstemperaturbe- °C 5 ... 40 reich °F 41 … 104 Umgebungsdruck Atmosphärendruck Ölfüllung 0,42 Gewicht ca. * Mit Ölrücklaufleitung zum B-Deckel. 28 | 32 Instruction Manual R5 RA_RC 0010-0016 C_DE_de...
- Seite 29 Geeignet für Dauer- betrieb Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kontaktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. Instruction Manual R5 RA_RC 0010-0016 C_DE_de...
-
Seite 30: Eu-Konformitätserklärung
516 Viking Drive 460 01 Liberec 11 Virginia Beach, VA 23452 Tschechische Republik Erklärung für die Maschine: R5 RA 0010 C; R5 RA 0016 C; R5 RC 0010 C; R5 RC 0016 C Erfüllt/Erfüllen alle relevanten Bestimmungen aus EU-Richtlinien: – „Maschinenrichtlinie“ 2006/42/EG –... -
Seite 31: Uk-Konformitätserklärung
460 01 Liberec 11 Virginia Beach, VA 23452 Tschechische Republik Erklärung für die Maschine: R5 RA 0010 C; R5 RA 0016 C; R5 RC 0010 C; R5 RC 0016 C Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 –... - Seite 32 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
