5.5 Elektrischer Anschluss von

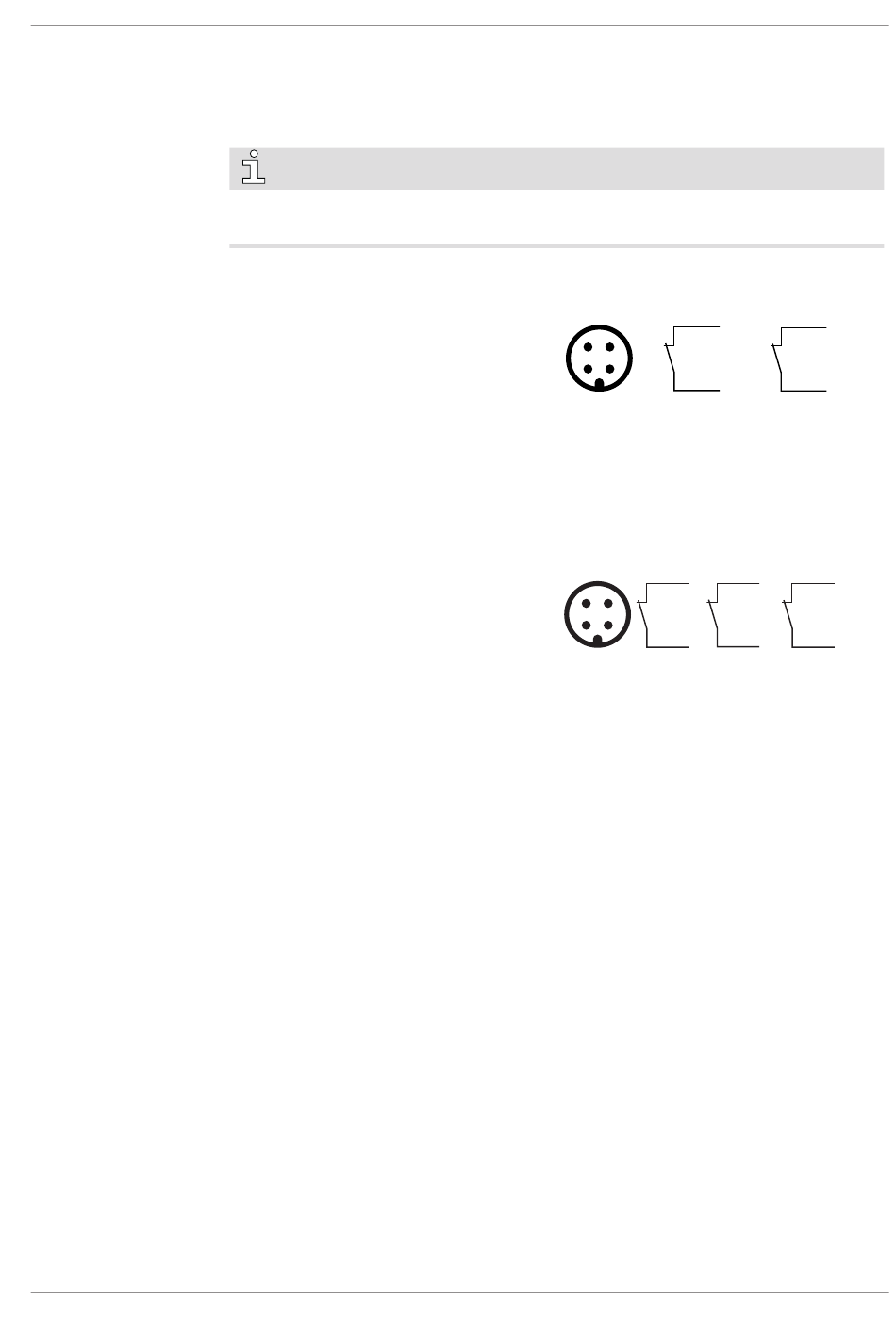

5.5.1 Schaltplan für Temperaturschalter (optional)
5.5.2 Schaltplan für Niveau- und Temperaturschalter (optional)
0870572700_RD0200-0360A_-0003_IM_de
Überwachungsorganen
HINWEIS
Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö-
gerung von mindestens 20 Sekunden zu konfigurieren.
Teilenr.: 0651 563 747
Anschluss: M12x1, 4-pin
Elektrische Daten:
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 1 A
Schaltpunkt:
T Pin 1 + 2 = 110 °C*
1
T Pin 3 + 4 = 130 °C*
2
* Der Wert des Schaltpunkts hängt vom Typ des Öls ab, siehe Öl [► 27].
Teilenr.: 0652 563 748
Anschluss: M12x1, 4-Pin
Elektrische Daten:
U = ≤ 230 V AC (50/60 Hz) ;
U = ≤ 100 V DC (50/60 Hz) ;
I = ≤ 0.5 A
Schaltpunkt:
L Pin 1 + 4 = niedrigen Niveau
T Pin 1 + 2 = 110 °C*
1
T Pin 1 + 3 = 130 °C*
2
* Der Wert des Schaltpunkts hängt vom Typ des Öls ab, siehe Öl [► 27].
1
4 3
1 2
T
1
2
1 = Braun ; 2 = Weiß ;
3 = Blau ; 4 = Schwarz
1
4 3
1 2
T
L
4
1 = Braun ; 2 = Weiß ;
3 = Blau ; 4 = Schwarz
HINWEIS:
Bei diesem Gerät kann die empfohlene Zeit
bis zum Auslösen eines Alarmsignals bis zu
240 Sekunden betragen.
Installation | 5
3
T
2
4
1
1
T
1 2
2 3
