Elektrischer Anschluss Von Überwachungsorganen; Schaltplan Für Temperaturschalter "Gas; Schaltplan Für Temperaturschalter "Öl" (Optional) - Busch Ra 0750 A Betriebsanleitung

5 | Installation
5.5 Elektrischer Anschluss von

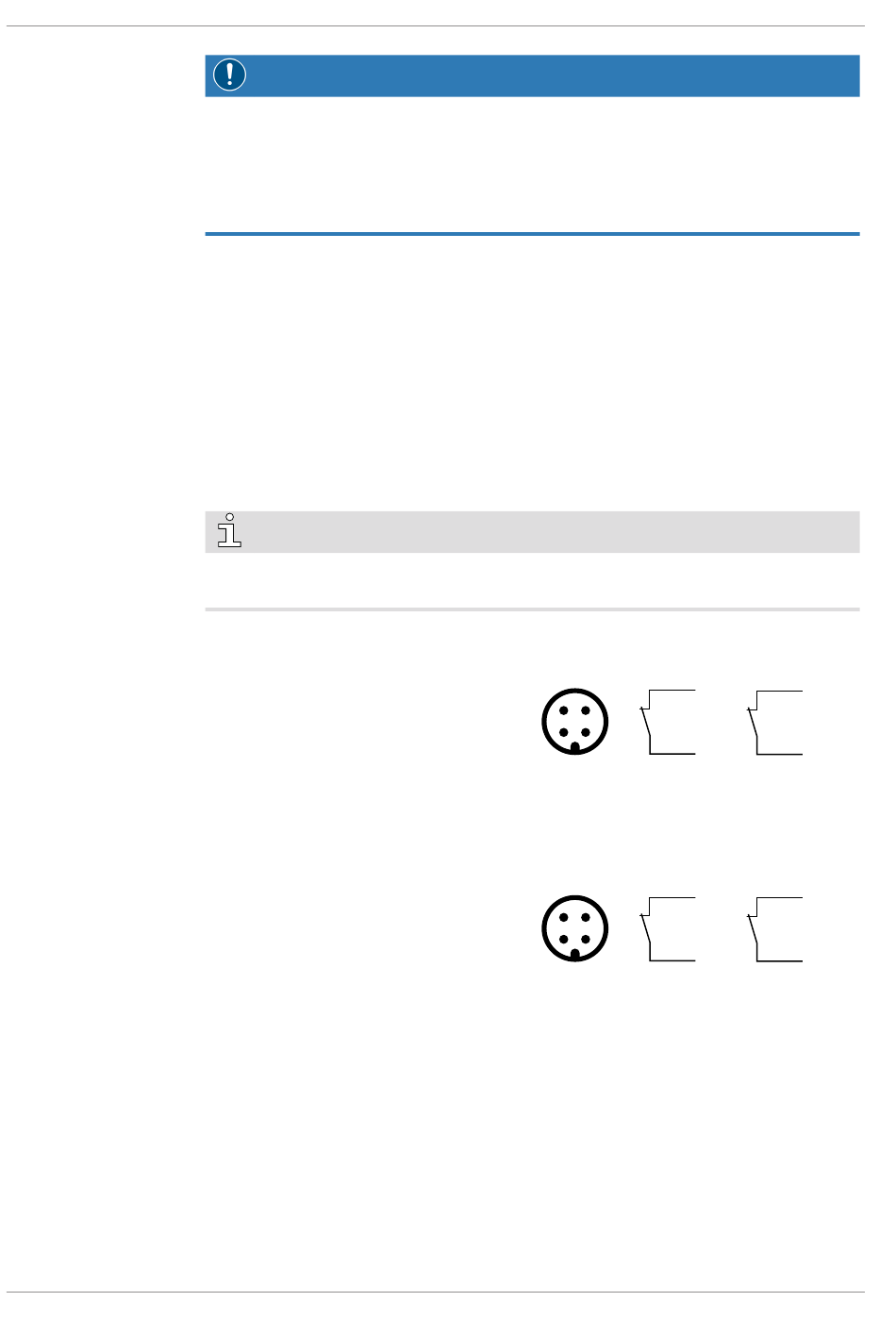

5.5.1 Schaltplan für Temperaturschalter "Gas"
5.5.2 Schaltplan für Temperaturschalter "Öl" (optional)
16 / 32
ACHTUNG
Falsche Drehrichtung.
Gefahr der Beschädigung der Maschine.
• Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit
schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh-
richtung korrekt ist.
• Bestimmen Sie die vorgesehene Drehrichtung anhand des aufgeklebten bzw. einge-
prägten Pfeils.
• Schalten Sie den Motor für einen Sekundenbruchteil ein.
• Bestimmen Sie durch Beobachten des Lüfterrads des Motors die Drehrichtung.
Gehen Sie folgendermaßen vor, wenn die Motordrehrichtung geändert werden muss:
• Tauschen Sie zwei beliebige Motorphasen gegeneinander aus.
Überwachungsorganen
HINWEIS
Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö-
gerung von mindestens 20 Sekunden zu konfigurieren.
Teilenr.: 0651 563 747
Anschluss: M12x1, 4-pin
Elektrische Daten:
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 1 A
Schaltpunkt: T Pin 1 + 2 = 110 °C
1
Teilenr.: 0651 563 747
Anschluss: M12x1, 4-pin
Elektrische Daten:
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 1 A
Schaltpunkt:
T Pin 1 + 2 = 110 °C*
1
T Pin 3 + 4 = 130 °C*
2
* Der Wert des Schaltpunkts hängt vom Typ des Öls ab, siehe Öl [► 30].
4 3
1 2
T
1
1 = Braun ; 2 = Weiß ;
3 = Blau ; 4 = Schwarz
4 3
1 2
T
1
1 = Braun ; 2 = Weiß ;
3 = Blau ; 4 = Schwarz
0870565413_RA0750A_A0001_IM_de
1 3
T
2
2 4
1 3
T
2
2 4
