6 | Stromanschluss

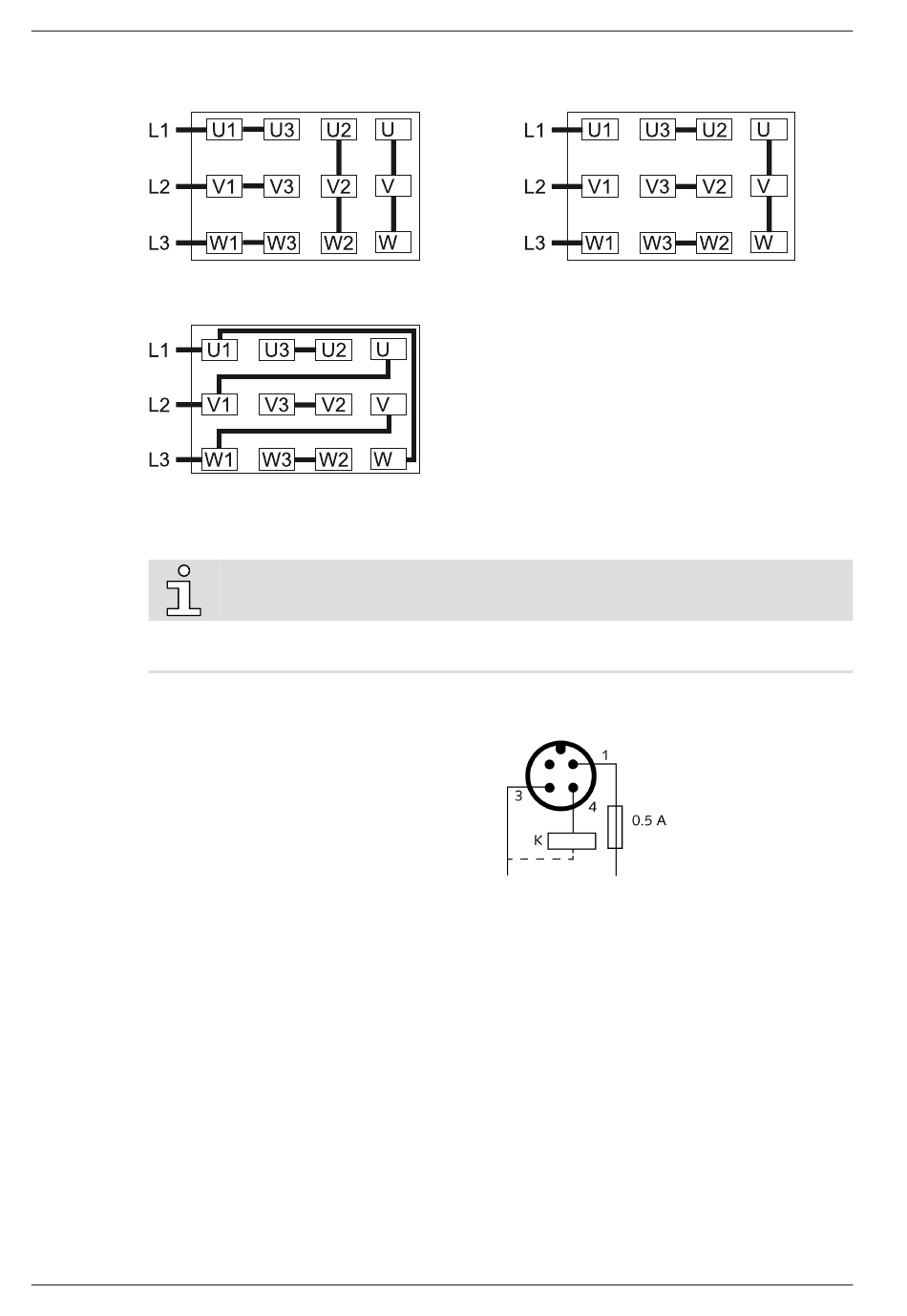

Doppelstern-Schaltung, Multispannungs-Mo-
tor mit 12 Pins (Niederspannung):
Dreieck-Schaltung, Multispannungs-Motor mit
12 Pins (Mittelspannung):
6.5 Elektrischer Anschluss von Überwachungsorganen
Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzöge-
rung von mindestens 20 Sekunden zu konfigurieren.
6.5.1 Schaltplan für Niveauschalter (optional)
Teilenr.: 0652 567 576
Steckverbinder: M12×1, 4-Pin
Elektrische Daten:
U = 10–30 VDC
I Leistungsaufnahme: <15 mA
I Ausgabe max.: 150 mA
Schaltpunkt:
Pin 1 = niedriges Niveau
22 | 44
4
HINWEIS
Stern-Schaltung, Multispannungs-Motor mit
12 Pins (Hochspannung):
4
4
4
4
4
1 = Braun: Versorgung +24 VDC
3 = Blau: Versorgung 0 VDC
4 = Schwarz: Signal niedriger Füllstand
Hinweis:
Bei diesem Gerät kann die empfohlene Zeit bis
zum Auslösen eines Alarmsignals bis zu 240 Se-
kunden betragen.
Instruction Manual R5 RA 0165-0305 D_DE_de
