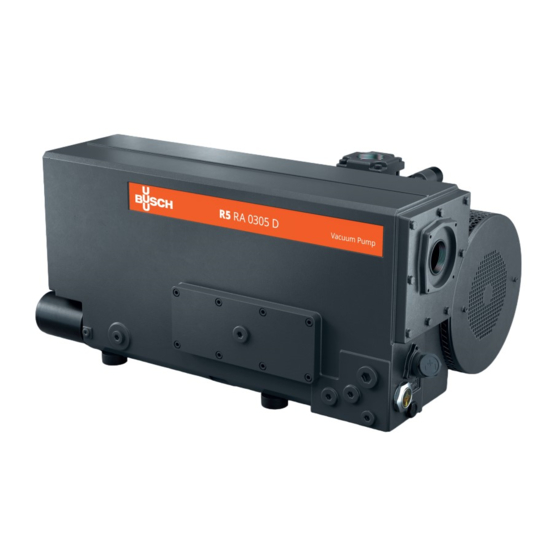

Busch R5 RA 0165 D Betriebsanleitung
Drehschieber-vakuumpumpen, ölgeschmiert
Vorschau ausblenden
Andere Handbücher für R5 RA 0165 D:
- Betriebsanleitung (40 Seiten) ,
- Betriebsanleitung (40 Seiten) ,
- Betriebsanleitung (44 Seiten)
Verwandte Anleitungen für Busch R5 RA 0165 D
Inhaltszusammenfassung für Busch R5 RA 0165 D
- Seite 1 Betriebsanleitung Drehschieber-Vakuumpumpen, Ölgeschmiert RA 0165 D, RA 0205 D, RA 0255 D, RA 0305 D 0870524629/D0008_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 15.09.2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit..........................3 2 Produktbeschreibung ........................4 2.1 Funktionsprinzip ....................... 5 2.2 Anwendung ........................5 2.3 Ein-/Ausschalter ....................... 5 2.4 Optionales Zubehör ......................5 2.4.1 Gasballastventil ..................... 5 2.4.2 Ansaugfilter ......................5 2.4.3 Wasser-Öl-Wärmetauscher ................... 6 2.4.4 Temperaturschalter "Öl" ..................6 2.4.5 Widerstandsthermometer .................. -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung Sauganschluss Motorklemmkasten Abluftanschluss Richtungspfeil Öleinfüllschraube Luftentölelement Ölschauglas Typenschild Ölablassschraube Ölfilter Augenschraube Axiallüfter Gasballastventil Ölabscheider Luft-Öl-Wärmetauscher Filtermaterial HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mecha- nischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt, bei einer Außeninstallation, kon- taktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 6: Wasser-Öl-Wärmetauscher
2 | Produktbeschreibung 2.4.3 Wasser-Öl-Wärmetauscher Im Fall ungünstiger Umgebungsbedingungen kann ein Wasser-Öl-Wärmetauscher ein- gesetzt werden. Siehe Kühlwasseranschluss (optional) [► 10]. 2.4.4 Temperaturschalter "Öl" Mit dem Temperaturschalter wird die Öltemperatur der Maschine überwacht. Er hat zwei Schaltpunkte. Abhängig vom Öltyp muss die Maschine abgeschaltet werden, wenn das Öl eine be- stimmte Temperatur erreicht, siehe Öl [► 27]. -
Seite 7: Transport
Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! • Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! • Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt. -
Seite 8: Lagerung
4 | Lagerung Lagerung • Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Liefer- umfang enthaltenen Kappen. Version mit Wasser-Öl-Wärmetauscher: • Lassen Sie das Kühlwasser vollständig ab, siehe Außerbetriebnahme [► 23]. Wenn die Maschine länger als 3 Monate eingelagert werden muss: •... -
Seite 9: Anschlussleitungen/-Rohre
Kühlwasseranschluss (optional) [► 10] erfüllt werden. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Lei- stung beschränkt oder die Umgebungstemperatur begrenzt werden. Wenn die Maschine mit Überwachungsorganen oder -sensoren ausgerüstet ist: •... -
Seite 10: Ablaufanschluss
5 | Installation 5.2.2 Ablaufanschluss VORSICHT Das abgeführte Gas enthält geringe Mengen Öl. Gesundheitsrisiko! Wenn die Luft in Räume geleitet wird, in denen sich Personen befinden, gehen Sie fol- gendermaßen vor: • Stellen Sie ausreichende Belüftung sicher. Anschlussgröße(n): – G2 Bei spezifischen Bestellungen können die Anschlussmaße abweichen. -
Seite 11: Auffüllen Mit Öl
Grad) 5.3 Auffüllen mit Öl ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Instruction Manual R5 RA 0165-0305 D_DE_de 11 / 32... -
Seite 12: Montage Der Kupplung
5 | Installation Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 27] und Öl [► 27]. 1x O-Ring, Teilenr.: 0486 000 513 Ölniveau prüfen 5.4 Montage der Kupplung Kupplungsnabe (maschinenseitig) Kupplungsmuffe Kupplungsnabe (motorseitig) Radiale Schraube Max. zulässiges Drehmoment: 10 Nm Maschinentyp Kupplungsgröße Wert „E“... -
Seite 13: Elektrischer Anschluss
Softstarter, ist nur dann zulässig, wenn der Motor zugelassen ist und der zulässige Motor- drehzahlbereich weder unter- noch überschritten wird (siehe Technische Daten [► 27]) Wenden Sie sich an Ihre Kontaktperson von Busch. • Die Stromversorgung für den Motor muss den Angaben auf dem Typenschild des Mo- tors entsprechen. - Seite 14 5 | Installation • Bestimmen Sie die beabsichtigte Drehrichtung anhand des aufgeklebten bzw. einge- prägten Pfeils. • Schalten Sie den Motor für einen Sekundenbruchteil ein. • Bestimmen Sie durch Beobachten des Lüfterrads des Motors die Drehrichtung. Gehen Sie folgendermaßen vor, wenn die Drehrichtung geändert werden muss: •...
-
Seite 15: Elektrischer Anschluss Von Überwachungsorganen
Installation | 5 5.6 Elektrischer Anschluss von Überwachungsorganen HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö- gerung von mindestens 20 Sekunden zu konfigurieren. 5.6.1 Schaltplan für Niveauschalter (optional) Teilenr.: 0652 569 236 Steckverbinder: M12×1, 4-Pin Elektrische Daten: 0.5 A U = 10–30 VDC... -
Seite 16: Schaltplan Für Drucktransmitter (Optional)
6 | Inbetriebnahme 5.6.5 Schaltplan für Drucktransmitter (optional) Teilenr.: 0653 204 444 Steckverbinder: M12×1, 4-Pin Elektrische Daten: U = 10 ... 35 VDC 4 ... 20 mA ► 0 ... 1,6 bar (abs.) 1 = Braun; 3 = Blau Warnsignal: Auslösesignal: = 0,4 bar (Überdruck) = 0,6 bar (Überdruck) -
Seite 17: Beförderung Kondensierbarer Dämpfe
Wartungsarbeiten und zur Fehlerbehebung. 6.1 Beförderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: • Absperrventil* •... -
Seite 18: Wartung
Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 19: Wartungsplan
Wenn die Maschine mit einem Wasser-Öl- Wärmetauscher (WHE) ausgerüstet ist: • Prüfen und/oder reinigen Sie das Wasser- kühlungssystem. • Wenden Sie sich an Busch, wenn eine Alle 5 Jahre Überprüfung erforderlich ist. Falls erforderlich, warten Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. -
Seite 20: Öl- Und Ölfilterwechsel
7.3 Öl- und Ölfilterwechsel ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 1x O-Ring, Teilenr.: 0486 000 505 Ablaufwanne Original-Ersatzteile von Busch 1x Ölfilter (OF), Teilenr.: 0531 000 001 Ölfilterschlüssel... -
Seite 21: Wechsel Des Luftentölelements
Wartung | 7 Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 27] und Öl [► 27]. 1x O-Ring, Teilenr.: 0486 000 513 Ölniveau prüfen 7.4 Wechsel des Luftentölelements 13 mm-Schraubenschlüssel Filtermaterial (FM) entfernen Instruction Manual R5 RA 0165-0305 D_DE_de 21 / 32... -
Seite 22: Reinigen Des Luft-Wärmetauschers
7 | Wartung 1x Flachdichtung Original-Ersatzteile von Busch Teilenr.: 0481 523 005 4x Luftentölelement (EF) Teilenr.: 0532 140 159 13 mm-Schlüssel max. zulässiges O-ring Drehmoment: 21 Nm 4× O-Ring überprüfen 1x Filtermaterial (FM) Teilenr.: 0537 524 514 7.5 Reinigen des Luft-Wärmetauschers 22 / 32... -
Seite 23: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, der eine vollständig ausgefüllte und rechts- kräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. (Das Formular kann un- ter www.buschvacuum.com heruntergeladen werden.) Außerbetriebnahme... -
Seite 24: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Ersatzteilsatz Beschreibung Teilenr. -
Seite 25: Fehlerbehebung
Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. reparieren (wenden Sie sich an Busch). Beim Betrieb der Maschine Die Kupplung (CPL) ist ver- • Tauschen Sie die Kupp- kommt es zu hoher Geräu- schlissen. - Seite 26 Gasballastventils (GB). • Ändern Sie den Betriebs- modus (siehe Beförde- rung kondensierbarer Dämpfe [► 17]). Zur Behebung von Problemen, die nicht im Problembehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. 26 / 32 Instruction Manual R5 RA 0165-0305 D_DE_de...
-
Seite 27: Technische Daten
Öltemperatur [°C] Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kon- taktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. Instruction Manual R5 RA 0165-0305 D_DE_de... -
Seite 28: Eu-Konformitätserklärung
Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez Erklärung für Maschine(n) vom Typ R5 RA 0165 D; RA 0205 D; RA 0255 D; RA 0305 D Diese wurden gemäß folgender EU-Normen gefertigt: – „Maschinenrichtlinie“ 2006/42/EG – „Richtlinie über elektromagnetische Verträglichkeit“ 2014/30/EU –... - Seite 29 Notizen...
