6 | Stromanschluss
6.5
Elektrischer Anschluss von Überwachungsorganen
Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuerungssystem eine Verzö-
gerung von mindestens 20 Sekunden zu konfigurieren.
6.5.1

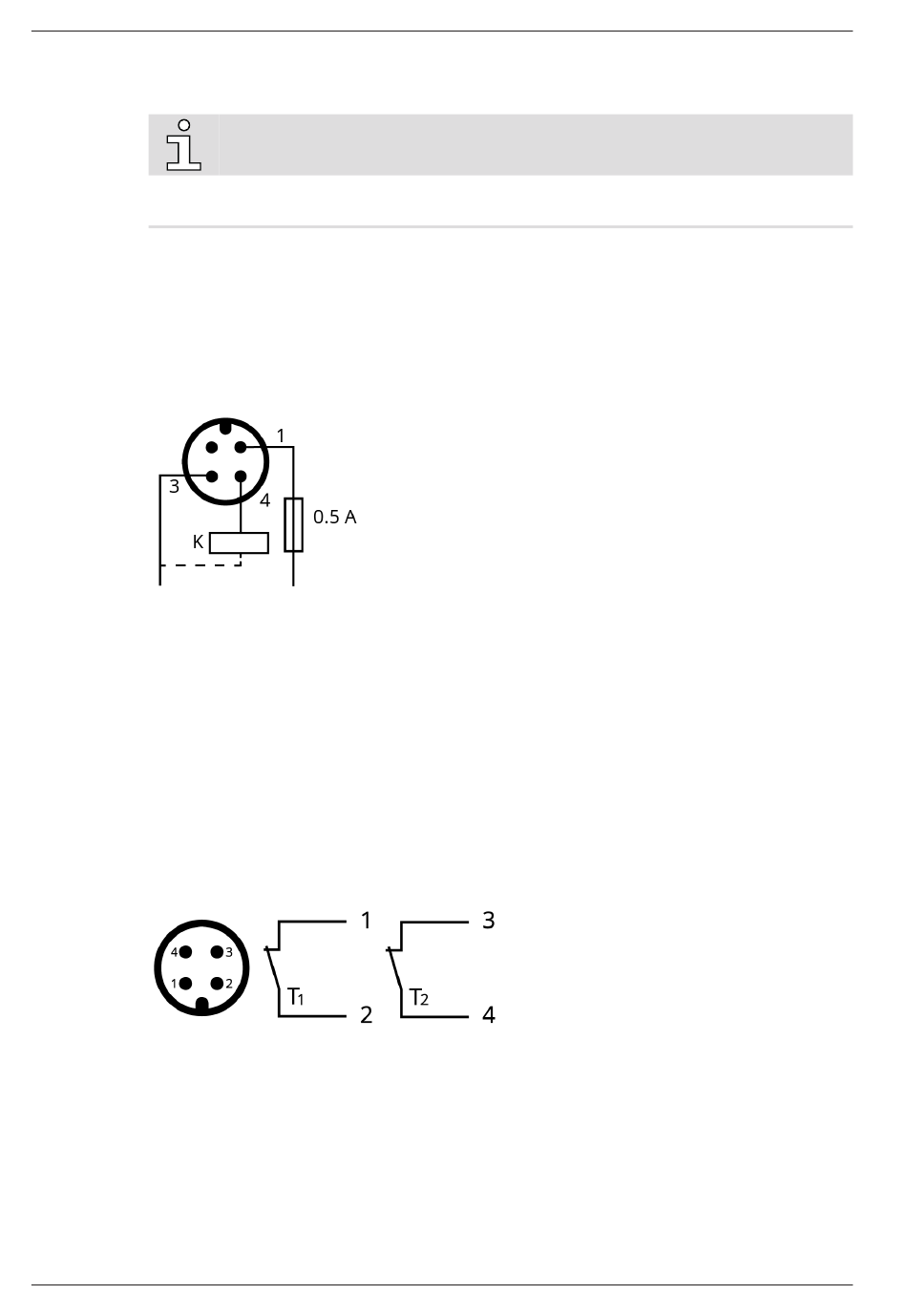

Schaltplan für Niveauschalter (optional)
Artikelnummer: 0652 567 576
Stecker: M12×1, 4-Pin
Elektrische Daten: U = 10 – 30 V DC; I Verbrauch: <15 mA; I output max : 150 mA
Schaltpunkt: Pin 1 = niedriges Niveau
1 = Braun: Versorgung +24 V DC; 3 = Blau: Versorgung 0 V DC; 4 = Schwarz: Signal niedriger Füll-
stand
HINWEIS: Bei diesem Gerät kann die empfohlene Zeit bis zum Auslösen eines Alarmsignals bis zu
240 Sekunden betragen.
6.5.2
Schaltplan für Temperaturschalter (optional)
Artikelnummer: 0651 566 632
Stecker: M12×1, 4-Pin
Elektrische Daten: U = ≤ 250 V AC/DC (50/60 Hz); I = ≤ 1 A
Schaltpunkt: T
* Der Wert des Schaltpunkts hängt vom Öltyp ab, siehe Kapitel Öl [➔ 47].
1 = Braun; 2 = Weiß; 3 = Blau; 4 = Schwarz
26 | 52
HINWEIS
Pin 1 + 2 = 110 °C* / T
1
Pin 3 + 4 = 130 °C*
2
