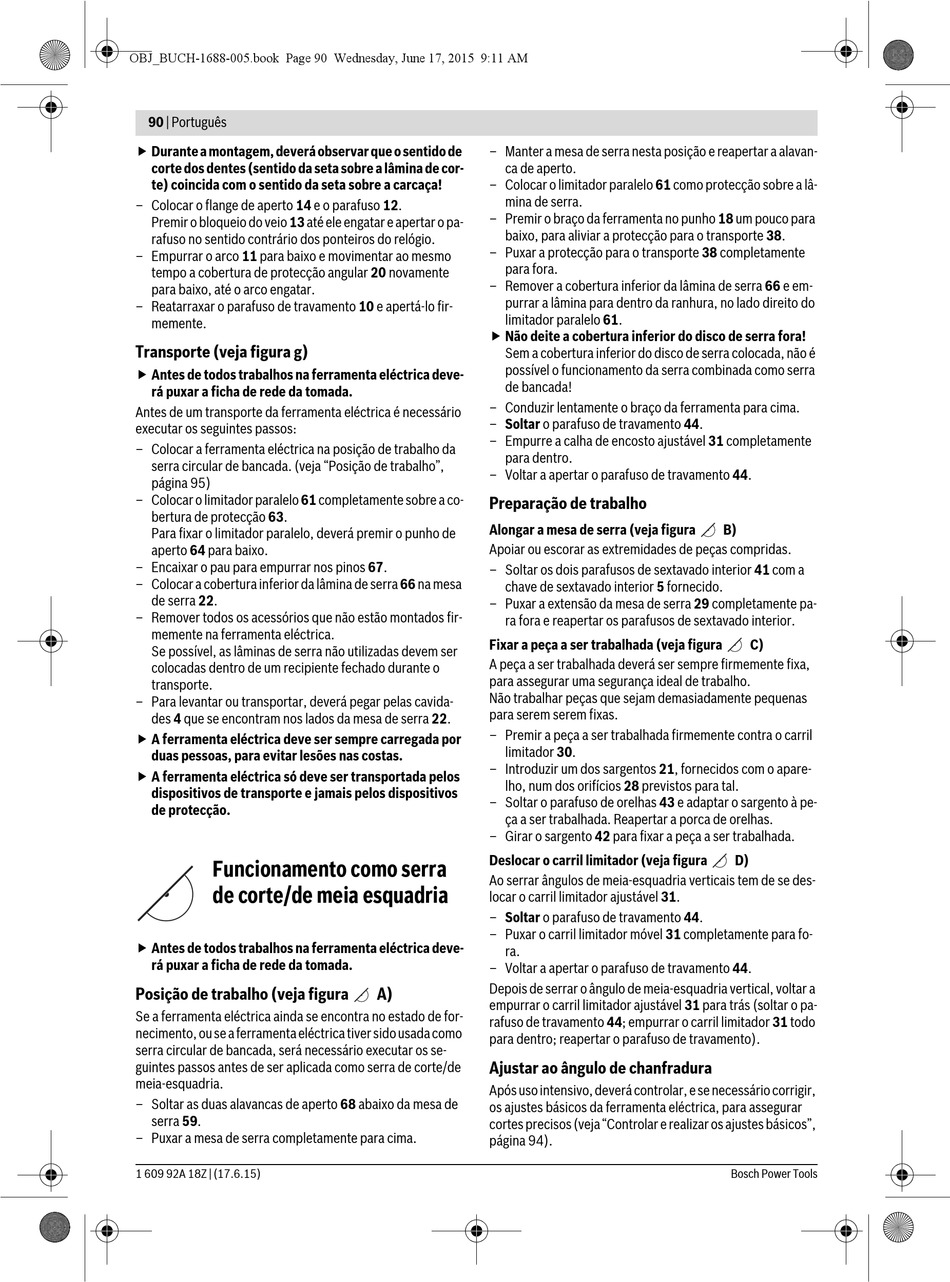

90 | Português
 Durante a montagem, deverá observar que o sentido de
corte dos dentes (sentido da seta sobre a lâmina de cor-
te) coincida com o sentido da seta sobre a carcaça!
– Colocar o flange de aperto 14 e o parafuso 12.
Premir o bloqueio do veio 13 até ele engatar e apertar o pa-
rafuso no sentido contrário dos ponteiros do relógio.
– Empurrar o arco 11 para baixo e movimentar ao mesmo
tempo a cobertura de protecção angular 20 novamente
para baixo, até o arco engatar.
– Reatarraxar o parafuso de travamento 10 e apertá-lo fir-
memente.
Transporte (veja figura g)
 Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Antes de um transporte da ferramenta eléctrica é necessário
executar os seguintes passos:
– Colocar a ferramenta eléctrica na posição de trabalho da
serra circular de bancada. (veja "Posição de trabalho",
página 95)
– Colocar o limitador paralelo 61 completamente sobre a co-
bertura de protecção 63.
Para fixar o limitador paralelo, deverá premir o punho de
aperto 64 para baixo.
– Encaixar o pau para empurrar nos pinos 67.
– Colocar a cobertura inferior da lâmina de serra 66 na mesa
de serra 22.
– Remover todos os acessórios que não estão montados fir-
memente na ferramenta eléctrica.
Se possível, as lâminas de serra não utilizadas devem ser
colocadas dentro de um recipiente fechado durante o
transporte.
– Para levantar ou transportar, deverá pegar pelas cavida-
des 4 que se encontram nos lados da mesa de serra 22.
 A ferramenta eléctrica deve ser sempre carregada por
duas pessoas, para evitar lesões nas costas.
 A ferramenta eléctrica só deve ser transportada pelos
dispositivos de transporte e jamais pelos dispositivos
de protecção.
Funcionamento como serra
de corte/de meia esquadria
 Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Posição de trabalho (veja figura
Se a ferramenta eléctrica ainda se encontra no estado de for-
necimento, ou se a ferramenta eléctrica tiver sido usada como
serra circular de bancada, será necessário executar os se-
guintes passos antes de ser aplicada como serra de corte/de
meia-esquadria.
– Soltar as duas alavancas de aperto 68 abaixo da mesa de
serra 59.
– Puxar a mesa de serra completamente para cima.
1 609 92A 18Z | (17.6.15)
– Manter a mesa de serra nesta posição e reapertar a alavan-
ca de aperto.
– Colocar o limitador paralelo 61 como protecção sobre a lâ-
mina de serra.
– Premir o braço da ferramenta no punho 18 um pouco para
baixo, para aliviar a protecção para o transporte 38.
– Puxar a protecção para o transporte 38 completamente
para fora.
– Remover a cobertura inferior da lâmina de serra 66 e em-
purrar a lâmina para dentro da ranhura, no lado direito do
limitador paralelo 61.
 Não deite a cobertura inferior do disco de serra fora!
Sem a cobertura inferior do disco de serra colocada, não é
possível o funcionamento da serra combinada como serra
de bancada!
– Conduzir lentamente o braço da ferramenta para cima.
– Soltar o parafuso de travamento 44.
– Empurre a calha de encosto ajustável 31 completamente
para dentro.
– Voltar a apertar o parafuso de travamento 44.
Preparação de trabalho
Alongar a mesa de serra (veja figura
Apoiar ou escorar as extremidades de peças compridas.
– Soltar os dois parafusos de sextavado interior 41 com a
chave de sextavado interior 5 fornecido.
– Puxar a extensão da mesa de serra 29 completamente pa-
ra fora e reapertar os parafusos de sextavado interior.
Fixar a peça a ser trabalhada (veja figura
A peça a ser trabalhada deverá ser sempre firmemente fixa,
para assegurar uma segurança ideal de trabalho.
Não trabalhar peças que sejam demasiadamente pequenas
para serem serem fixas.
– Premir a peça a ser trabalhada firmemente contra o carril
limitador 30.
– Introduzir um dos sargentos 21, fornecidos com o apare-
lho, num dos orifícios 28 previstos para tal.
– Soltar o parafuso de orelhas 43 e adaptar o sargento à pe-
ça a ser trabalhada. Reapertar a porca de orelhas.
– Girar o sargento 42 para fixar a peça a ser trabalhada.
Deslocar o carril limitador (veja figura
Ao serrar ângulos de meia-esquadria verticais tem de se des-
locar o carril limitador ajustável 31.
– Soltar o parafuso de travamento 44.
– Puxar o carril limitador móvel 31 completamente para fo-
ra.
– Voltar a apertar o parafuso de travamento 44.
Depois de serrar o ângulo de meia-esquadria vertical, voltar a
A)
empurrar o carril limitador ajustável 31 para trás (soltar o pa-
rafuso de travamento 44; empurrar o carril limitador 31 todo
para dentro; reapertar o parafuso de travamento).
Ajustar ao ângulo de chanfradura
Após uso intensivo, deverá controlar, e se necessário corrigir,
os ajustes básicos da ferramenta eléctrica, para assegurar
cortes precisos (veja "Controlar e realizar os ajustes básicos",
página 94).
B)
C)
D)
