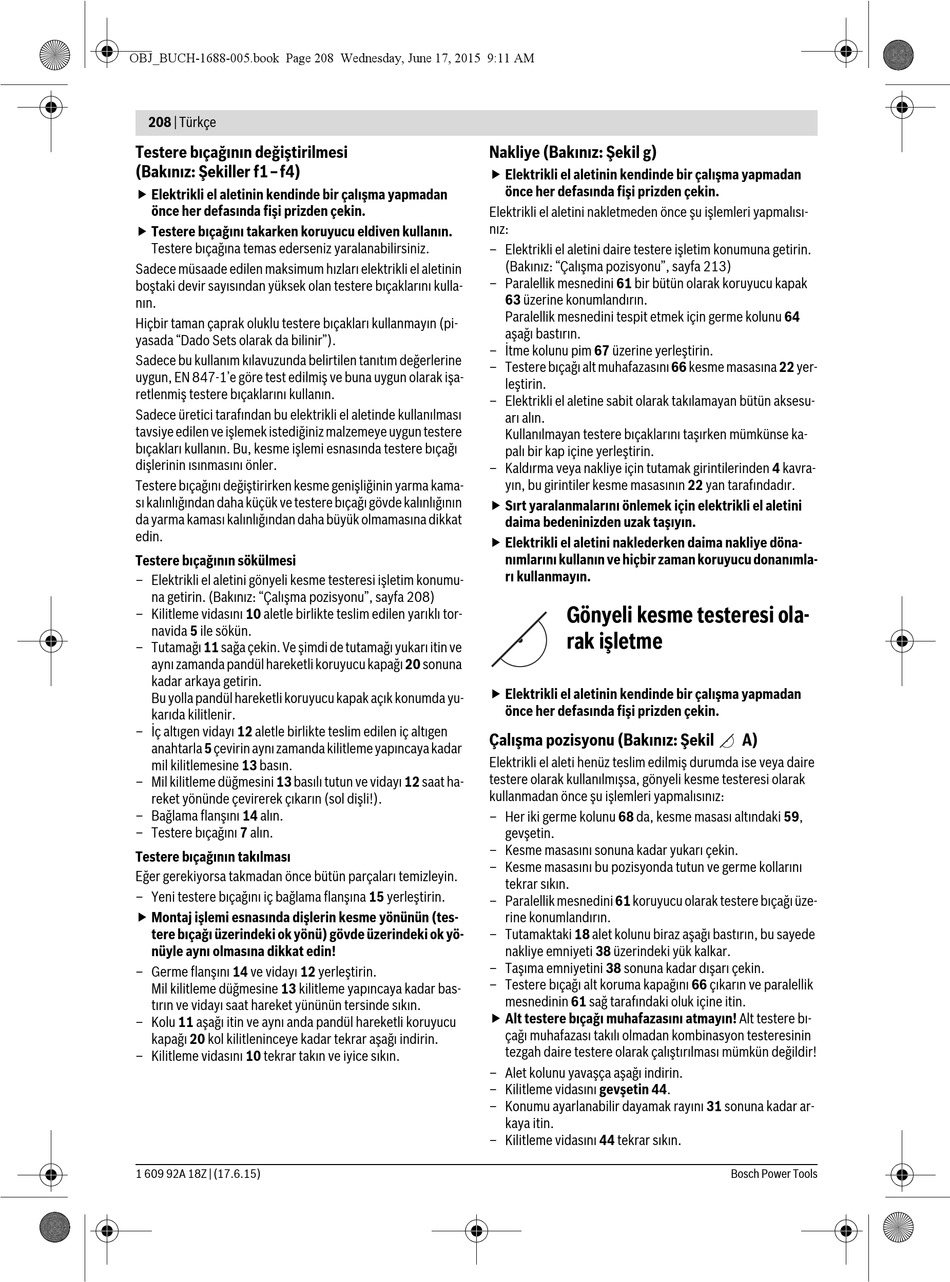

208 | Türkçe
Testere bıçağının değiştirilmesi
(Bakınız: Şekiller f1–f4)
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
 Testere bıçağını takarken koruyucu eldiven kullanın.
Testere bıçağına temas ederseniz yaralanabilirsiniz.
Sadece müsaade edilen maksimum hızları elektrikli el aletinin
boştaki devir sayısından yüksek olan testere bıçaklarını kulla-
nın.
Hiçbir taman çaprak oluklu testere bıçakları kullanmayın (pi-
yasada "Dado Sets olarak da bilinir").
Sadece bu kullanım kılavuzunda belirtilen tanıtım değerlerine
uygun, EN 847-1'e göre test edilmiş ve buna uygun olarak işa-
retlenmiş testere bıçaklarını kullanın.
Sadece üretici tarafından bu elektrikli el aletinde kullanılması
tavsiye edilen ve işlemek istediğiniz malzemeye uygun testere
bıçakları kullanın. Bu, kesme işlemi esnasında testere bıçağı
dişlerinin ısınmasını önler.
Testere bıçağını değiştirirken kesme genişliğinin yarma kama-
sı kalınlığından daha küçük ve testere bıçağı gövde kalınlığının
da yarma kaması kalınlığından daha büyük olmamasına dikkat
edin.
Testere bıçağının sökülmesi
– Elektrikli el aletini gönyeli kesme testeresi işletim konumu-
na getirin. (Bakınız: "Çalışma pozisyonu", sayfa 208)
– Kilitleme vidasını 10 aletle birlikte teslim edilen yarıklı tor-
navida 5 ile sökün.
– Tutamağı 11 sağa çekin. Ve şimdi de tutamağı yukarı itin ve
aynı zamanda pandül hareketli koruyucu kapağı 20 sonuna
kadar arkaya getirin.
Bu yolla pandül hareketli koruyucu kapak açık konumda yu-
karıda kilitlenir.
– İç altıgen vidayı 12 aletle birlikte teslim edilen iç altıgen
anahtarla 5 çevirin aynı zamanda kilitleme yapıncaya kadar
mil kilitlemesine 13 basın.
– Mil kilitleme düğmesini 13 basılı tutun ve vidayı 12 saat ha-
reket yönünde çevirerek çıkarın (sol dişli!).
– Bağlama flanşını 14 alın.
– Testere bıçağını 7 alın.
Testere bıçağının takılması
Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin.
– Yeni testere bıçağını iç bağlama flanşına 15 yerleştirin.
 Montaj işlemi esnasında dişlerin kesme yönünün (tes-
tere bıçağı üzerindeki ok yönü) gövde üzerindeki ok yö-
nüyle aynı olmasına dikkat edin!
– Germe flanşını 14 ve vidayı 12 yerleştirin.
Mil kilitleme düğmesine 13 kilitleme yapıncaya kadar bas-
tırın ve vidayı saat hareket yününün tersinde sıkın.
– Kolu 11 aşağı itin ve aynı anda pandül hareketli koruyucu
kapağı 20 kol kilitleninceye kadar tekrar aşağı indirin.
– Kilitleme vidasını 10 tekrar takın ve iyice sıkın.
1 609 92A 18Z | (17.6.15)
Nakliye (Bakınız: Şekil g)
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
Elektrikli el aletini nakletmeden önce şu işlemleri yapmalısı-
nız:
– Elektrikli el aletini daire testere işletim konumuna getirin.
(Bakınız: "Çalışma pozisyonu", sayfa 213)
– Paralellik mesnedini 61 bir bütün olarak koruyucu kapak
63 üzerine konumlandırın.
Paralellik mesnedini tespit etmek için germe kolunu 64
aşağı bastırın.
– İtme kolunu pim 67 üzerine yerleştirin.
– Testere bıçağı alt muhafazasını 66 kesme masasına 22 yer-
leştirin.
– Elektrikli el aletine sabit olarak takılamayan bütün aksesu-
arı alın.
Kullanılmayan testere bıçaklarını taşırken mümkünse ka-
palı bir kap içine yerleştirin.
– Kaldırma veya nakliye için tutamak girintilerinden 4 kavra-
yın, bu girintiler kesme masasının 22 yan tarafındadır.
 Sırt yaralanmalarını önlemek için elektrikli el aletini
daima bedeninizden uzak taşıyın.
 Elektrikli el aletini naklederken daima nakliye döna-
nımlarını kullanın ve hiçbir zaman koruyucu donanımla-
rı kullanmayın.
Gönyeli kesme testeresi ola-
rak işletme
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
Çalışma pozisyonu (Bakınız: Şekil
Elektrikli el aleti henüz teslim edilmiş durumda ise veya daire
testere olarak kullanılmışsa, gönyeli kesme testeresi olarak
kullanmadan önce şu işlemleri yapmalısınız:
– Her iki germe kolunu 68 da, kesme masası altındaki 59,
gevşetin.
– Kesme masasını sonuna kadar yukarı çekin.
– Kesme masasını bu pozisyonda tutun ve germe kollarını
tekrar sıkın.
– Paralellik mesnedini 61 koruyucu olarak testere bıçağı üze-
rine konumlandırın.
– Tutamaktaki 18 alet kolunu biraz aşağı bastırın, bu sayede
nakliye emniyeti 38 üzerindeki yük kalkar.
– Taşıma emniyetini 38 sonuna kadar dışarı çekin.
– Testere bıçağı alt koruma kapağını 66 çıkarın ve paralellik
mesnedinin 61 sağ tarafındaki oluk içine itin.
 Alt testere bıçağı muhafazasını atmayın! Alt testere bı-
çağı muhafazası takılı olmadan kombinasyon testeresinin
tezgah daire testere olarak çalıştırılması mümkün değildir!
– Alet kolunu yavaşça aşağı indirin.
– Kilitleme vidasını gevşetin 44.
– Konumu ayarlanabilir dayamak rayını 31 sonuna kadar ar-
kaya itin.
– Kilitleme vidasını 44 tekrar sıkın.
