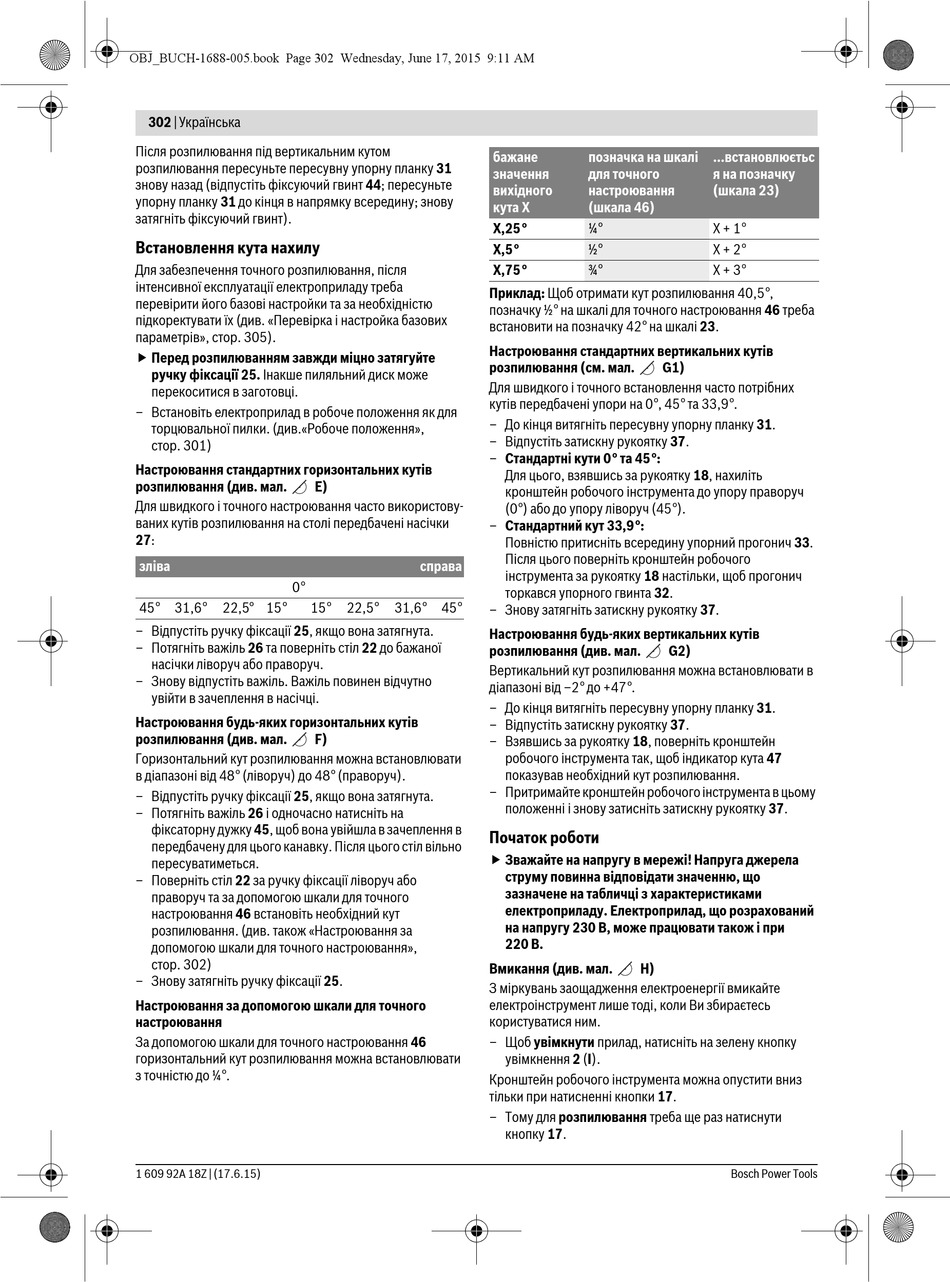

302 | Українська
Після розпилювання під вертикальним кутом
розпилювання пересуньте пересувну упорну планку 31
знову назад (відпустіть фіксуючий гвинт 44; пересуньте
упорну планку 31 до кінця в напрямку всередину; знову
затягніть фіксуючий гвинт).
Встановлення кута нахилу
Для забезпечення точного розпилювання, після
інтенсивної експлуатації електроприладу треба
перевірити його базові настройки та за необхідністю
підкоректувати їх (див. «Перевірка і настройка базових
параметрів», стор. 305).
 Перед розпилюванням завжди міцно затягуйте
ручку фіксації 25. Інакше пиляльний диск може
перекоситися в заготовці.
– Встановіть електроприлад в робоче положення як для
торцювальної пилки. (див.«Робоче положення»,
стор. 301)
Настроювання стандартних горизонтальних кутів
розпилювання (див. мал.
Для швидкого і точного настроювання часто використову-
ваних кутів розпилювання на столі передбачені насічки
27:
зліва
0°
45° 31,6° 22,5° 15°
– Відпустіть ручку фіксації 25, якщо вона затягнута.
– Потягніть важіль 26 та поверніть стіл 22 до бажаної
насічки ліворуч або праворуч.
– Знову відпустіть важіль. Важіль повинен відчутно
увійти в зачеплення в насічці.
Настроювання будь-яких горизонтальних кутів
розпилювання (див. мал.
Горизонтальний кут розпилювання можна встановлювати
в діапазоні від 48° (ліворуч) до 48° (праворуч).
– Відпустіть ручку фіксації 25, якщо вона затягнута.
– Потягніть важіль 26 і одночасно натисніть на
фіксаторну дужку 45, щоб вона увійшла в зачеплення в
передбачену для цього канавку. Після цього стіл вільно
пересуватиметься.
– Поверніть стіл 22 за ручку фіксації ліворуч або
праворуч та за допомогою шкали для точного
настроювання 46 встановіть необхідний кут
розпилювання. (див. також «Настроювання за
допомогою шкали для точного настроювання»,
стор. 302)
– Знову затягніть ручку фіксації 25.
Настроювання за допомогою шкали для точного
настроювання
За допомогою шкали для точного настроювання 46
горизонтальний кут розпилювання можна встановлювати
з точністю до ¼°.
1 609 92A 18Z | (17.6.15)
Приклад: Щоб отримати кут розпилювання 40,5°,
позначку ½° на шкалі для точного настроювання 46 треба
встановити на позначку 42° на шкалі 23.
Настроювання стандартних вертикальних кутів
розпилювання (см. мал.
Для швидкого і точного встановлення часто потрібних
кутів передбачені упори на 0°, 45° та 33,9°.
– До кінця витягніть пересувну упорну планку 31.
– Відпустіть затискну рукоятку 37.
– Стандартні кути 0° та 45°:
E)
– Стандартний кут 33,9°:
справа
15° 22,5° 31,6° 45°
– Знову затягніть затискну рукоятку 37.
Настроювання будь-яких вертикальних кутів
розпилювання (див. мал.
Вертикальний кут розпилювання можна встановлювати в
діапазоні від –2° до +47°.
– До кінця витягніть пересувну упорну планку 31.
– Відпустіть затискну рукоятку 37.
F)
– Взявшись за рукоятку 18, поверніть кронштейн
– Притримайте кронштейн робочого інструмента в цьому
Початок роботи
 Зважайте на напругу в мережі! Напруга джерела
Вмикання (див. мал.
З міркувань заощадження електроенергії вмикайте
електроінструмент лише тоді, коли Ви збираєтесь
користуватися ним.
– Щоб увімкнути прилад, натисніть на зелену кнопку
Кронштейн робочого інструмента можна опустити вниз
тільки при натисненні кнопки 17.
– Тому для розпилювання треба ще раз натиснути
бажане позначка на шкалі
значення для точного
вихідного настроювання
кута Х (шкала 46)
X,25° ¼°
X,5° ½°
X,75° ¾°
G1)
Для цього, взявшись за рукоятку 18, нахиліть
кронштейн робочого інструмента до упору праворуч
(0°) або до упору ліворуч (45°).
Повністю притисніть всередину упорний прогонич 33.
Після цього поверніть кронштейн робочого
інструмента за рукоятку 18 настільки, щоб прогонич
торкався упорного гвинта 32.
G2)
робочого інструмента так, щоб індикатор кута 47
показував необхідний кут розпилювання.
положенні і знову затисніть затискну рукоятку 37.
струму повинна відповідати значенню, що
зазначене на табличці з характеристиками
електроприладу. Електроприлад, що розрахований
на напругу 230 В, може працювати також і при
220 В.
H)
увімкнення 2 (I).
кнопку 17.
...встановлюєтьс
я на позначку
(шкала 23)
X + 1°
X + 2°
X + 3°
