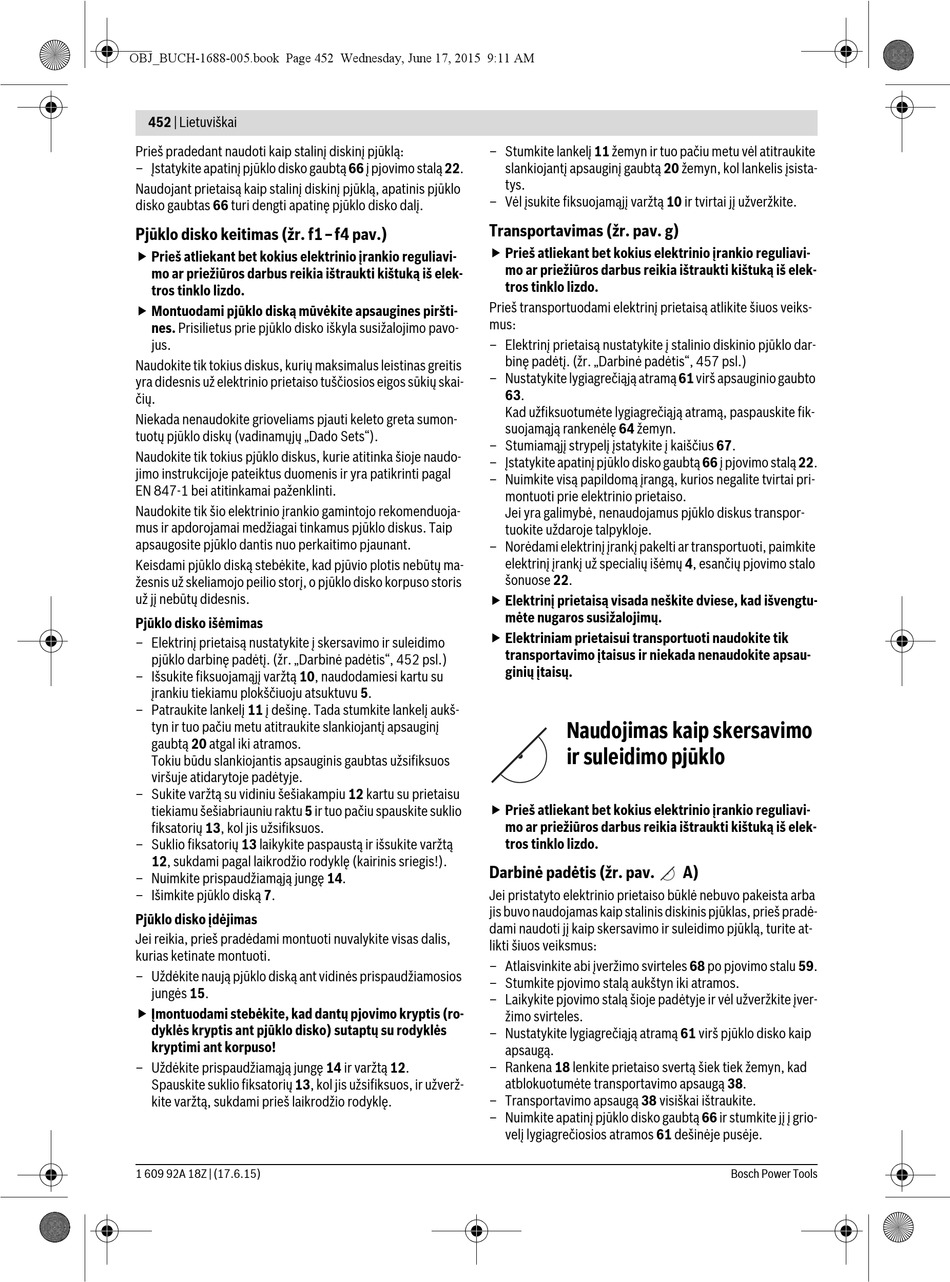

452 | Lietuviškai
Prieš pradedant naudoti kaip stalinį diskinį pjūklą:
– Įstatykite apatinį pjūklo disko gaubtą 66 į pjovimo stalą 22.
Naudojant prietaisą kaip stalinį diskinį pjūklą, apatinis pjūklo
disko gaubtas 66 turi dengti apatinę pjūklo disko dalį.
Pjūklo disko keitimas (žr. f1–f4 pav.)
Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.
Montuodami pjūklo diską mūvėkite apsaugines piršti-
nes. Prisilietus prie pjūklo disko iškyla susižalojimo pavo-
jus.
Naudokite tik tokius diskus, kurių maksimalus leistinas greitis
yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skai-
čių.
Niekada nenaudokite grioveliams pjauti keleto greta sumon-
tuotų pjūklo diskų (vadinamųjų „Dado Sets").
Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudo-
jimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal
EN 847-1 bei atitinkamai paženklinti.
Naudokite tik šio elektrinio įrankio gamintojo rekomenduoja-
mus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip
apsaugosite pjūklo dantis nuo perkaitimo pjaunant.
Keisdami pjūklo diską stebėkite, kad pjūvio plotis nebūtų ma-
žesnis už skeliamojo peilio storį, o pjūklo disko korpuso storis
už jį nebūtų didesnis.
Pjūklo disko išėmimas
– Elektrinį prietaisą nustatykite į skersavimo ir suleidimo
pjūklo darbinę padėtį. (žr. „Darbinė padėtis", 452 psl.)
– Išsukite fiksuojamąjį varžtą 10, naudodamiesi kartu su
įrankiu tiekiamu plokščiuoju atsuktuvu 5.
– Patraukite lankelį 11 į dešinę. Tada stumkite lankelį aukš-
tyn ir tuo pačiu metu atitraukite slankiojantį apsauginį
gaubtą 20 atgal iki atramos.
Tokiu būdu slankiojantis apsauginis gaubtas užsifiksuos
viršuje atidarytoje padėtyje.
– Sukite varžtą su vidiniu šešiakampiu 12 kartu su prietaisu
tiekiamu šešiabriauniu raktu 5 ir tuo pačiu spauskite suklio
fiksatorių 13, kol jis užsifiksuos.
– Suklio fiksatorių 13 laikykite paspaustą ir išsukite varžtą
12, sukdami pagal laikrodžio rodyklę (kairinis sriegis!).
– Nuimkite prispaudžiamąją jungę 14.
– Išimkite pjūklo diską 7.
Pjūklo disko įdėjimas
Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis,
kurias ketinate montuoti.
– Uždėkite naują pjūklo diską ant vidinės prispaudžiamosios
jungės 15.
Įmontuodami stebėkite, kad dantų pjovimo kryptis (ro-
dyklės kryptis ant pjūklo disko) sutaptų su rodyklės
kryptimi ant korpuso!
– Uždėkite prispaudžiamąją jungę 14 ir varžtą 12.
Spauskite suklio fiksatorių 13, kol jis užsifiksuos, ir užverž-
kite varžtą, sukdami prieš laikrodžio rodyklę.
1 609 92A 18Z | (17.6.15)
– Stumkite lankelį 11 žemyn ir tuo pačiu metu vėl atitraukite
slankiojantį apsauginį gaubtą 20 žemyn, kol lankelis įsista-
tys.
– Vėl įsukite fiksuojamąjį varžtą 10 ir tvirtai jį užveržkite.
Transportavimas (žr. pav. g)
Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.
Prieš transportuodami elektrinį prietaisą atlikite šiuos veiks-
mus:
– Elektrinį prietaisą nustatykite į stalinio diskinio pjūklo dar-
binę padėtį. (žr. „Darbinė padėtis", 457 psl.)
– Nustatykite lygiagrečiąją atramą 61 virš apsauginio gaubto
63.
Kad užfiksuotumėte lygiagrečiąją atramą, paspauskite fik-
suojamąją rankenėlę 64 žemyn.
– Stumiamąjį strypelį įstatykite į kaiščius 67.
– Įstatykite apatinį pjūklo disko gaubtą 66 į pjovimo stalą 22.
– Nuimkite visą papildomą įrangą, kurios negalite tvirtai pri-
montuoti prie elektrinio prietaiso.
Jei yra galimybė, nenaudojamus pjūklo diskus transpor-
tuokite uždaroje talpykloje.
– Norėdami elektrinį įrankį pakelti ar transportuoti, paimkite
elektrinį įrankį už specialių išėmų 4, esančių pjovimo stalo
šonuose 22.
Elektrinį prietaisą visada neškite dviese, kad išvengtu-
mėte nugaros susižalojimų.
Elektriniam prietaisui transportuoti naudokite tik
transportavimo įtaisus ir niekada nenaudokite apsau-
ginių įtaisų.
Naudojimas kaip skersavimo
ir suleidimo pjūklo
Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.
Darbinė padėtis (žr. pav.
Jei pristatyto elektrinio prietaiso būklė nebuvo pakeista arba
jis buvo naudojamas kaip stalinis diskinis pjūklas, prieš pradė-
dami naudoti jį kaip skersavimo ir suleidimo pjūklą, turite at-
likti šiuos veiksmus:
– Atlaisvinkite abi įveržimo svirteles 68 po pjovimo stalu 59.
– Stumkite pjovimo stalą aukštyn iki atramos.
– Laikykite pjovimo stalą šioje padėtyje ir vėl užveržkite įver-
žimo svirteles.
– Nustatykite lygiagrečiąją atramą 61 virš pjūklo disko kaip
apsaugą.
– Rankena 18 lenkite prietaiso svertą šiek tiek žemyn, kad
atblokuotumėte transportavimo apsaugą 38.
– Transportavimo apsaugą 38 visiškai ištraukite.
– Nuimkite apatinį pjūklo disko gaubtą 66 ir stumkite jį į grio-
velį lygiagrečiosios atramos 61 dešinėje pusėje.
A)
