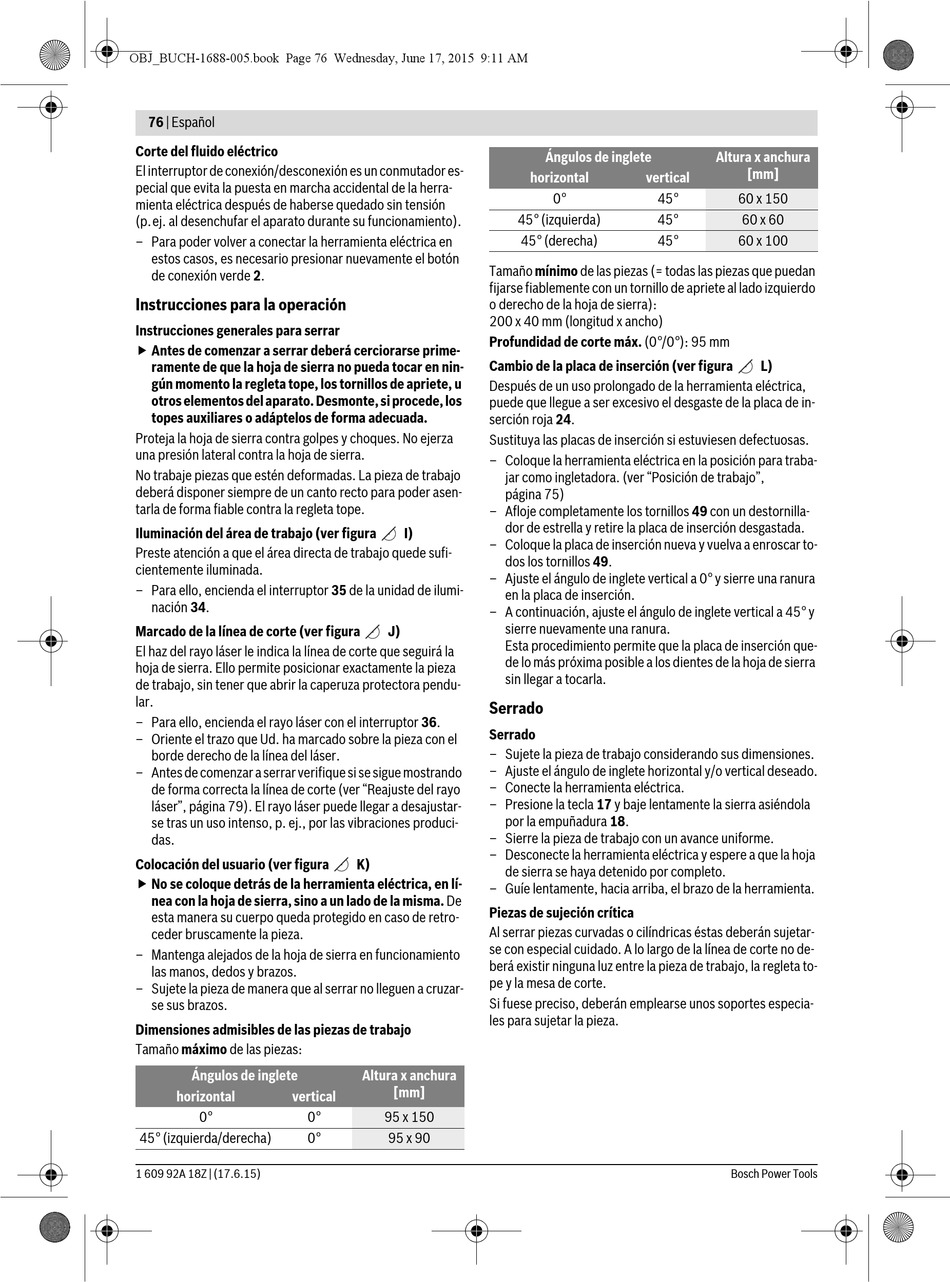

Corte del fluido eléctrico
El interruptor de conexión/desconexión es un conmutador es-
pecial que evita la puesta en marcha accidental de la herra-
mienta eléctrica después de haberse quedado sin tensión
(p.ej. al desenchufar el aparato durante su funcionamiento).
– Para poder volver a conectar la herramienta eléctrica en
estos casos, es necesario presionar nuevamente el botón
de conexión verde 2.
Instrucciones para la operación
Instrucciones generales para serrar
 Antes de comenzar a serrar deberá cerciorarse prime-
ramente de que la hoja de sierra no pueda tocar en nin-
gún momento la regleta tope, los tornillos de apriete, u
otros elementos del aparato. Desmonte, si procede, los
topes auxiliares o adáptelos de forma adecuada.
Proteja la hoja de sierra contra golpes y choques. No ejerza
una presión lateral contra la hoja de sierra.
No trabaje piezas que estén deformadas. La pieza de trabajo
deberá disponer siempre de un canto recto para poder asen-
tarla de forma fiable contra la regleta tope.
Iluminación del área de trabajo (ver figura
Preste atención a que el área directa de trabajo quede sufi-
cientemente iluminada.
– Para ello, encienda el interruptor 35 de la unidad de ilumi-
nación 34.
Marcado de la línea de corte (ver figura
El haz del rayo láser le indica la línea de corte que seguirá la
hoja de sierra. Ello permite posicionar exactamente la pieza
de trabajo, sin tener que abrir la caperuza protectora pendu-
lar.
– Para ello, encienda el rayo láser con el interruptor 36.
– Oriente el trazo que Ud. ha marcado sobre la pieza con el
borde derecho de la línea del láser.
– Antes de comenzar a serrar verifique si se sigue mostrando
de forma correcta la línea de corte (ver "Reajuste del rayo
láser", página 79). El rayo láser puede llegar a desajustar-
se tras un uso intenso, p. ej., por las vibraciones produci-
das.
Colocación del usuario (ver figura
 No se coloque detrás de la herramienta eléctrica, en lí-
nea con la hoja de sierra, sino a un lado de la misma. De
esta manera su cuerpo queda protegido en caso de retro-
ceder bruscamente la pieza.
– Mantenga alejados de la hoja de sierra en funcionamiento
las manos, dedos y brazos.
– Sujete la pieza de manera que al serrar no lleguen a cruzar-
se sus brazos.
Dimensiones admisibles de las piezas de trabajo
Tamaño máximo de las piezas:
Ángulos de inglete
horizontal vertical
0° 0°
45° (izquierda/derecha) 0°
1 609 92A 18Z | (17.6.15)
horizontal
45° (izquierda)
45° (derecha)
Tamaño mínimo de las piezas (= todas las piezas que puedan
fijarse fiablemente con un tornillo de apriete al lado izquierdo
o derecho de la hoja de sierra):
200 x 40 mm (longitud x ancho)
Profundidad de corte máx. (0°/0°): 95 mm
Cambio de la placa de inserción (ver figura
Después de un uso prolongado de la herramienta eléctrica,
puede que llegue a ser excesivo el desgaste de la placa de in-
serción roja 24.
Sustituya las placas de inserción si estuviesen defectuosas.
– Coloque la herramienta eléctrica en la posición para traba-
jar como ingletadora. (ver "Posición de trabajo",
página 75)
– Afloje completamente los tornillos 49 con un destornilla-
dor de estrella y retire la placa de inserción desgastada.
I)
– Coloque la placa de inserción nueva y vuelva a enroscar to-
dos los tornillos 49.
– Ajuste el ángulo de inglete vertical a 0° y sierre una ranura
en la placa de inserción.
– A continuación, ajuste el ángulo de inglete vertical a 45° y
sierre nuevamente una ranura.
J)
Esta procedimiento permite que la placa de inserción que-
de lo más próxima posible a los dientes de la hoja de sierra
sin llegar a tocarla.
Serrado
Serrado
– Sujete la pieza de trabajo considerando sus dimensiones.
– Ajuste el ángulo de inglete horizontal y/o vertical deseado.
– Conecte la herramienta eléctrica.
– Presione la tecla 17 y baje lentamente la sierra asiéndola
por la empuñadura 18.
– Sierre la pieza de trabajo con un avance uniforme.
– Desconecte la herramienta eléctrica y espere a que la hoja
K)
de sierra se haya detenido por completo.
– Guíe lentamente, hacia arriba, el brazo de la herramienta.
Piezas de sujeción crítica
Al serrar piezas curvadas o cilíndricas éstas deberán sujetar-
se con especial cuidado. A lo largo de la línea de corte no de-
berá existir ninguna luz entre la pieza de trabajo, la regleta to-
pe y la mesa de corte.
Si fuese preciso, deberán emplearse unos soportes especia-
les para sujetar la pieza.
Altura x anchura
[mm]
95 x 150
95 x 90
Ángulos de inglete Altura x anchura
vertical
0° 45°
45°
45°
[mm]
60 x 150
60 x 60
60 x 100
L)
