118 | Nederlands

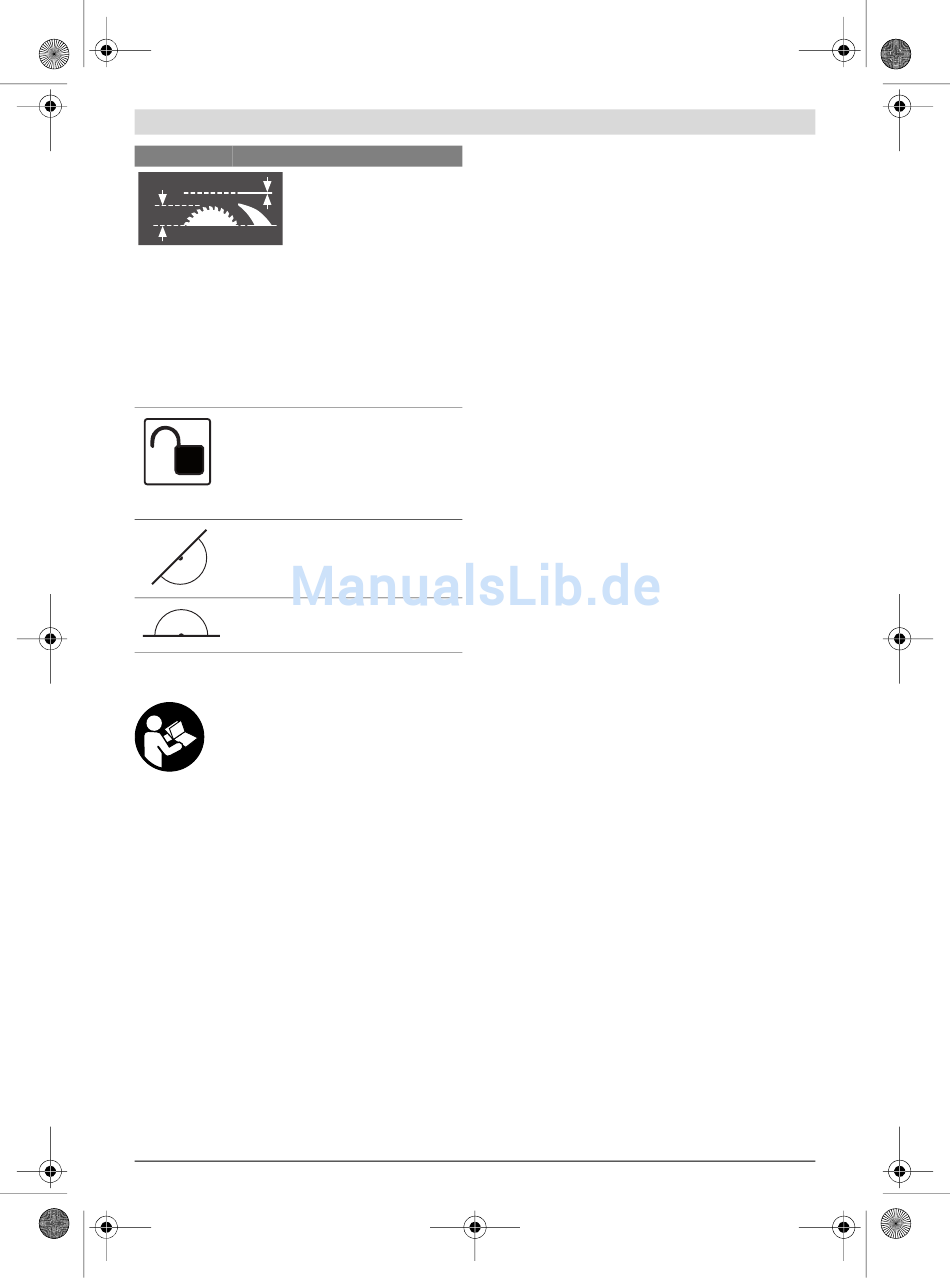

Symbool Betekenis
2 mm
51 mm
Let er bij het wisselen van het zaagblad op
dat de zaagbreedte niet kleiner dan
2,0 mm en de zaagbladdikte niet groter
dan 2,0 mm is. Anders bestaat het gevaar
dat het spouwmes (2,0 mm) in het werk-
stuk vasthaakt.
Bij gebruik van de combinatiezaag als sta-
tionaire cirkelzaagmachine bedraagt de
maximale werkstukhoogte 51 mm.
Pictogram op de beugel 11 voor het draai-
en en vergrendelen van de pendelbe-
schermkap
en
Pictogram op de knop 17 voor het ont-
grendelen van de gereedschaparm
Pictogram voor het gebruik van de combi-
natiezaag als verstekzaag.
Pictogram voor het gebruik van de combi-
natiezaag als stationaire cirkelzaagmachi-
ne.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en al-
le voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een rech-
te zaaglijn in hout. Daarbij zijn horizontale verstekhoeken van
–48° tot +48° en verticale verstekhoeken van –2° tot +47°
mogelijk.
De capaciteit van het elektrische gereedschap is geschikt
voor het zagen van hard en zacht hout, spaanplaat en vezel-
plaat.
Als het elektrische gereedschap als stationaire cirkelzaagma-
chine wordt gebruikt, is het zagen van aluminium en andere
non-ferrometalen niet toegestaan.
Het licht van dit elektrische gereedschap is bestemd om het
directe werkbereik van het elektrische gereedschap te ver-
lichten en is niet geschikt voor ruimteverlichting in het huis-
houden.
1 609 92A 18Z | (17.6.15)

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen
van het elektrische gereedschap op de pagina's met afbeel-
dingen.
1 Uitschakelknop
2 Inschakelknop
3 Boorgaten voor montage
4 Greepuitsparingen
5 Inbussleutel (6 mm)/gleufkopschroevendraaier
6 Kantelbeveiligingsbeugel
7 Zaagblad
8 Stofzak
9 Spaanafvoer
10 Blokkeerschroef van beugel 11
11 Beugel
12 Inbusbout voor zaagbladbevestiging
13 Blokkering uitgaande as
14 Spanflens
15 Binnenste spanflens
16 Afscherming van de laserlens
Componenten van de verstekzaag
17 Knop voor het ontgrendelen van de gereedschaparm
18 Handgreep
19 Lasereenheid/uitgang laserstraling
20 Pendelbeschermkap
21 Lijmklem
22 Zaagtafel van de verstekzaag
23 Schaalverdeling voor verstekhoek (horizontaal)
24 Inlegplaat
25 Vastzetknop voor verstekhoek naar wens (horizontaal)
26 Hendel voor voorinstelling verstekhoek (horizontaal)
27 Inkepingen voor standaardverstekhoek
28 Boorgaten voor lijmklem
29 Zaagtafelverlenging
30 Aanslagrail
31 Vertelbare aanslagrail
32 Aanslagschroef voor verstekhoek 33,9° (verticaal)
33 Aanslagbout voor verstekhoek 33,9° (verticaal)
34 Verlichtingseenheid
35 Schakelaar voor verlichting („Light")
36 Schakelaar voor snijlijnmarkering („Laser")
37 Spangreep voor verstekhoek naar wens (verticaal)
38 Transportvergrendeling
39 Inbusbouten (6 mm) van de aanslagrail
40 Laser-waarschuwingsplaatje
41 Inbusbouten van zaagtafelverlenging
42 Draadeind
43 Vleugelschroef
44 Blokkeerschroef van verstelbare aanslagrail
45 Blokkeerklem
46 Fijne schaalverdeling
