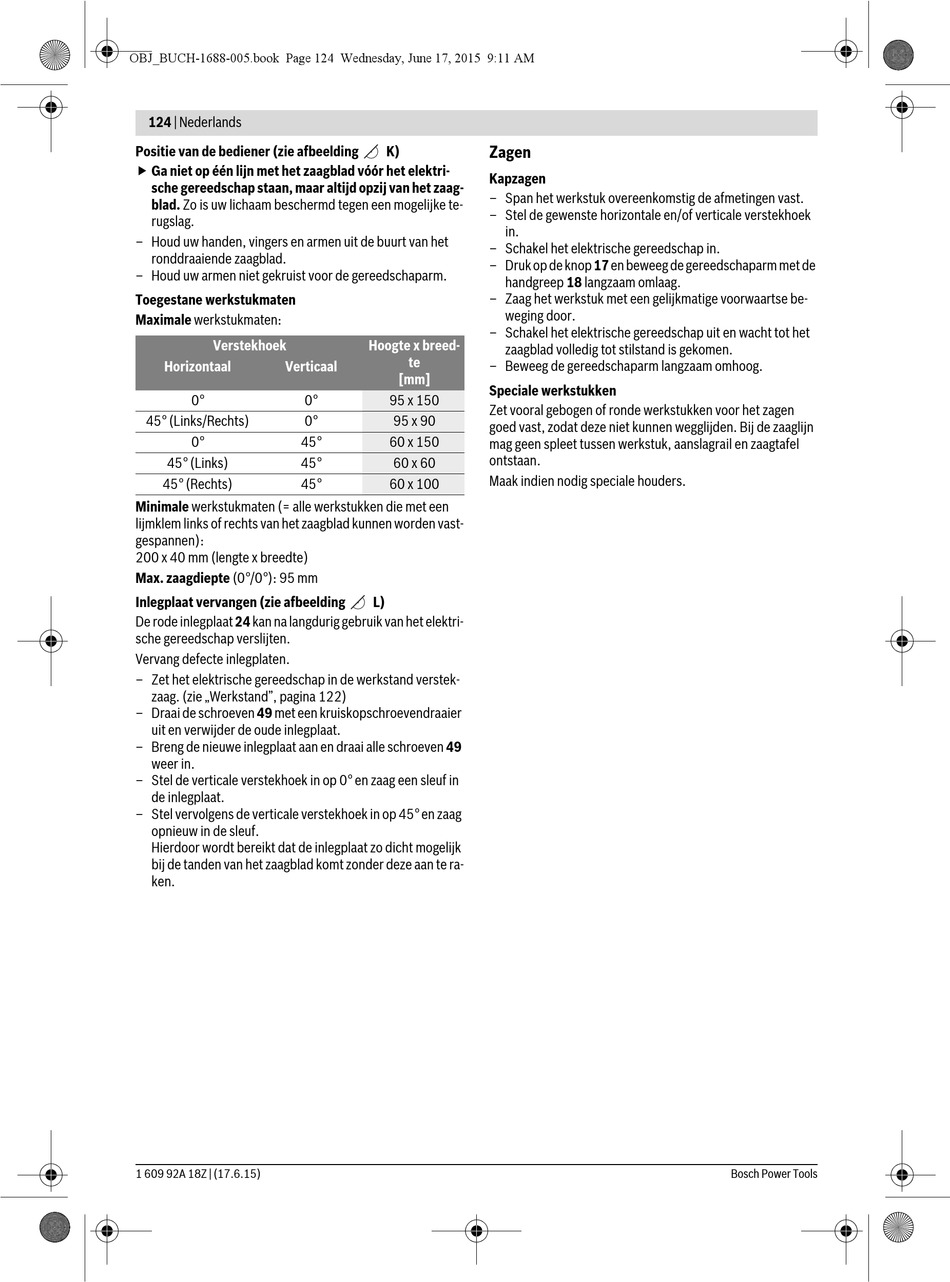

124 | Nederlands
Positie van de bediener (zie afbeelding
 Ga niet op één lijn met het zaagblad vóór het elektri-
sche gereedschap staan, maar altijd opzij van het zaag-
blad. Zo is uw lichaam beschermd tegen een mogelijke te-
rugslag.
– Houd uw handen, vingers en armen uit de buurt van het
ronddraaiende zaagblad.
– Houd uw armen niet gekruist voor de gereedschaparm.
Toegestane werkstukmaten
Maximale werkstukmaten:
Verstekhoek
Horizontaal Verticaal
0° 0°
45° (Links/Rechts) 0°
0° 45°
45° (Links) 45°
45° (Rechts) 45°
Minimale werkstukmaten (= alle werkstukken die met een
lijmklem links of rechts van het zaagblad kunnen worden vast-
gespannen):
200 x 40 mm (lengte x breedte)
Max. zaagdiepte (0°/0°): 95 mm
Inlegplaat vervangen (zie afbeelding
De rode inlegplaat 24 kan na langdurig gebruik van het elektri-
sche gereedschap verslijten.
Vervang defecte inlegplaten.
– Zet het elektrische gereedschap in de werkstand verstek-
zaag. (zie „Werkstand", pagina 122)
– Draai de schroeven 49 met een kruiskopschroevendraaier
uit en verwijder de oude inlegplaat.
– Breng de nieuwe inlegplaat aan en draai alle schroeven 49
weer in.
– Stel de verticale verstekhoek in op 0° en zaag een sleuf in
de inlegplaat.
– Stel vervolgens de verticale verstekhoek in op 45° en zaag
opnieuw in de sleuf.
Hierdoor wordt bereikt dat de inlegplaat zo dicht mogelijk
bij de tanden van het zaagblad komt zonder deze aan te ra-
ken.
1 609 92A 18Z | (17.6.15)
K) Zagen
Kapzagen
– Span het werkstuk overeenkomstig de afmetingen vast.
– Stel de gewenste horizontale en/of verticale verstekhoek
in.
– Schakel het elektrische gereedschap in.
– Druk op de knop 17 en beweeg de gereedschaparm met de
handgreep 18 langzaam omlaag.
– Zaag het werkstuk met een gelijkmatige voorwaartse be-
weging door.
– Schakel het elektrische gereedschap uit en wacht tot het
Hoogte x breed-
zaagblad volledig tot stilstand is gekomen.
te
– Beweeg de gereedschaparm langzaam omhoog.
[mm]
Speciale werkstukken
95 x 150
Zet vooral gebogen of ronde werkstukken voor het zagen
95 x 90
goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn
60 x 150
mag geen spleet tussen werkstuk, aanslagrail en zaagtafel
ontstaan.
60 x 60
Maak indien nodig speciale houders.
60 x 100
L)
