250 | Slovensky

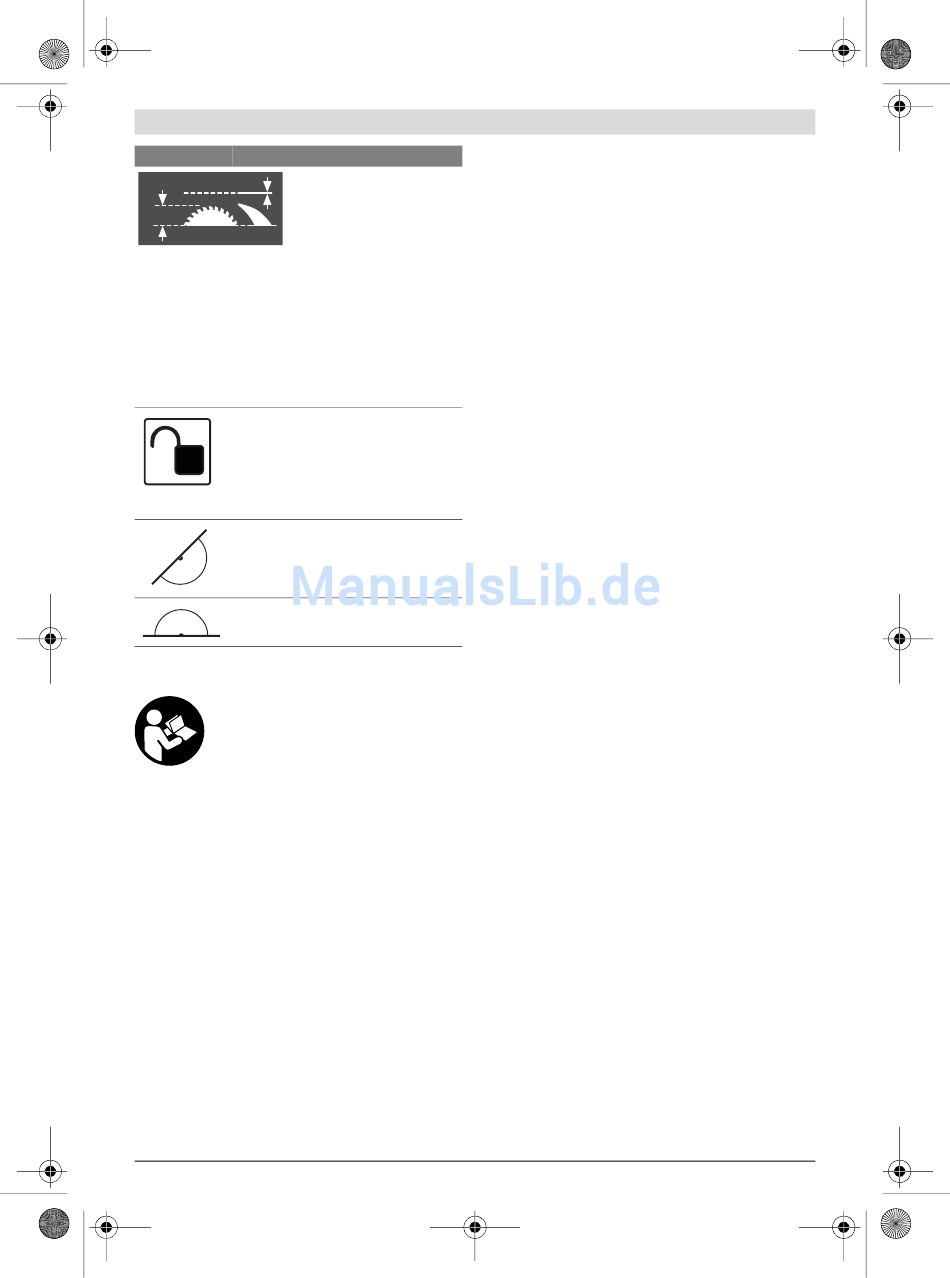

Symbol Význam
2 mm
51 mm
Pri výmene pílového kotúča dávajte pozor
na to, aby nebola šírka rezu menšia ako
2,0 mm a hrúbka pílového kotúča aby ne-
bola väčšia ako 2,0 mm. Inak hrozí nebez-
pečenstvo, že sa štrbinový klin (2,0 mm) v
obrobku zasekne.
Pri používaní kombinovanej píly vo funkcii
stolovej okružnej píly smie byť maximálna
výška obrobku 51 mm.
Symbol na strmienku (oblúku) 11 na na-
dvihnutie a zaaretovanie výkyvného
ochranného krytu
a
Symbol na tlačidle 17 na uvoľnenie rame-
na nástroja.
Symbol na používanie kombinovanej píly
vo funkcii ako kapovacia a pokosová píla.
Symbol na používanie kombinovanej píly
vo funkcii ako stolová okružná píla.
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny. Zanedbanie dodr-
žiavania Výstražných upozornení a pokynov
uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spôsobiť
požiar a/alebo ťažké poranenie.
Používanie podľa určenia
Toto elektrické náradie je ako stacionárne náradie určené na
pozdĺžne a priečne rezy s rovným priebehom rezu do dreva.
Pritom sú možné horizontálne šikmé rezy s uhlami zošikmenia
od –48° do +48° ako aj vertikálne šikmé rezy s uhlami zošik-
menia od –2° do +47°.
Výkon tohto ručného elektrického náradia je dimenzovaný na
rezanie tvrdého a mäkkého dreva ako aj drevotrieskových a
drevovláknitých dosák.
Toto ručné elektrické náradie nebolo na prevádzku vo funkcii
ako stolová okružná píla schválené na rezanie hliníka alebo
iných neželezných kovov.
Svetlo tohto elektrického náradia je určené na to, aby osvet-
ľovalo priamu pracovnú oblasť elektrického náradia a nie je
vhodné na osvetľovanie priestorov v domácnosti.
1 609 92A 18Z | (17.6.15)
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na vyobra-
zenie elektrického náradia na grafickej strane tohto Návodu.
1 Vypínacie tlačidlo
2 Zapínacie tlačidlo
3 Otvory pre montáž
4 Priehlbiny na lepšie držanie
5 Kľúč na skrutky s vnútorným šesťhranom (6 mm)/plochý
skrutkovač
6 Oblúk ochrany proti prevráteniu náradia
7 Pílový kotúč
8 Vrecko na prach
9 Otvor na vyhadzovanie triesok
10 Aretačná skrutka strmienka 11
11 Strmienok
12 Skrutka s vnútorným šesťhranom na upevnenie pílového
kotúča
13 Aretácia vretena
14 Upínacia príruba
15 Vnútorná upevňovacia príruba
16 Kryt šošovky lasera
Komponenty kapovacej/pokosovej píly
17 Tlačidlo na uvoľnenie ramena nástroja
18 Rukoväť
19 Laserová jednotka/výstup laserového lúča
20 Výkyvný ochranný kryt
21 Zvierka
22 Rezací stôl kapovacej/pokosovej píly
23 Stupnica pre uhol zošikmenia (horizontálne)
24 Vkladacia platnička
25 Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (horizontálne)
26 Páčka na predvolenie uhla zošikmenia (horizontálne)
27 Zárezy pre štandardné uhly zošikmenia
28 Otvory pre zvierku
29 Predĺženie rezacieho stola
30 Dorazová lišta
31 Nastaviteľná dorazová lišta
32 Dorazová skrutka pre 33,9° uhol sklonu (vertikalny)
33 Dorazový kolík pre 33,9° uhol sklonu (vertikalny)
34 Osvetľovacia jednotka
35 Vypínač osvetlenia („Light")
36 Vypínač označovania línie rezu („Laser")
37 Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (vertikálne)
38 Prepravná poistka
39 Skrutky s vnútorným šesťhranom (6 mm) dorazovej lišty
40 Výstražný štítok laserového prístroja
41 Skrutky s vnútorným šesťhranom predĺženia rezacieho
stola
42 Tyč so závitom
