328 | Română

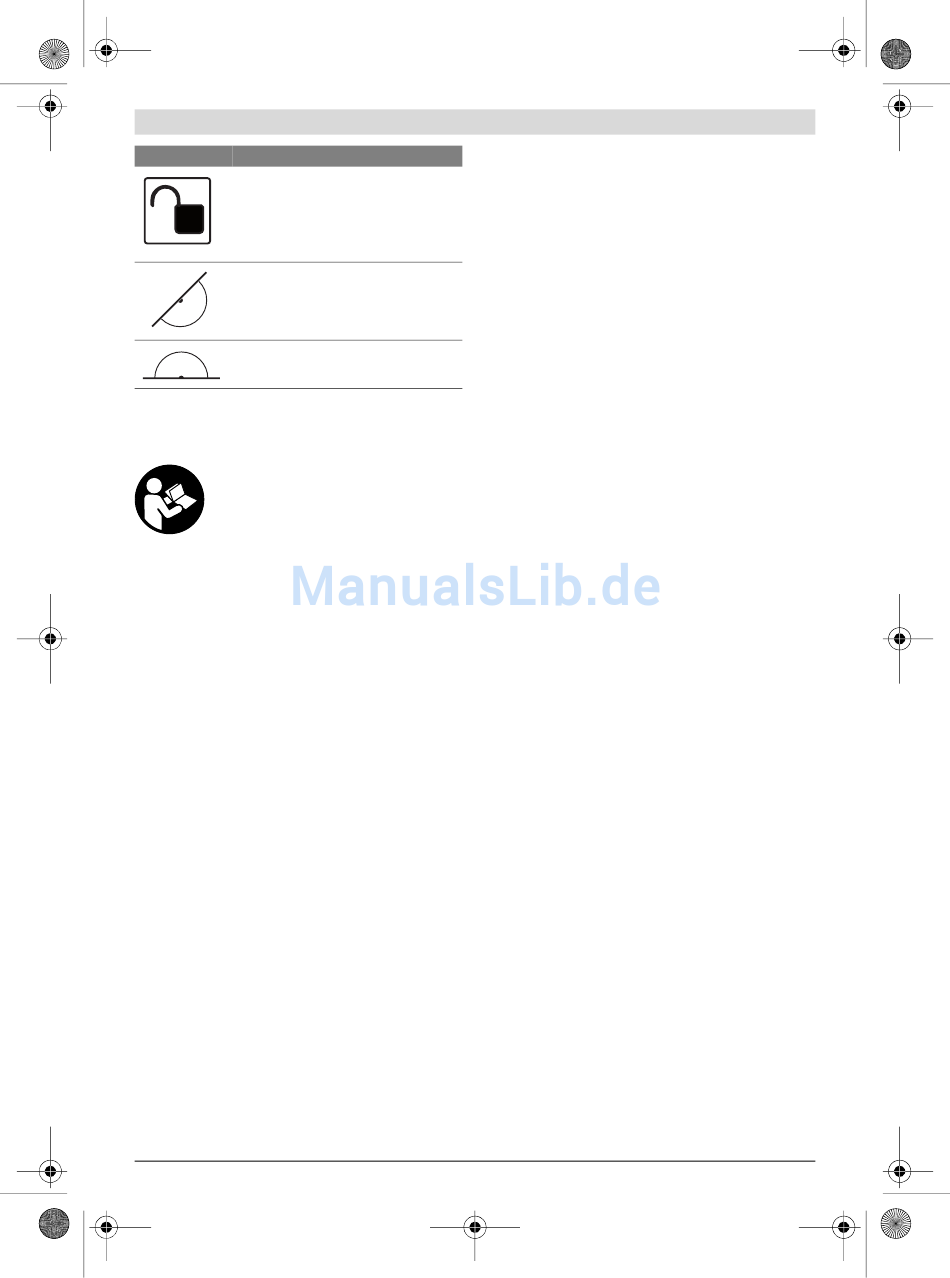

Simbol Semnificaţie
Simbol pe cadrul 11 pentru rabatarea şi
blocarea apărătoarei
şi
Simbol pe tasta 17 pentru deblocarea
braţului maşinii.
Simbol pentru folosirea ferăstrăului multi-
funcţional ca ferăstrău circular staţionar.
Simbol pentru folosirea ferăstrăului multi-
funcţional ca ferăstrău circular de banc.
Descrierea produsului şi a performan-
ţelor
Citiţi toate indicaţiile de avertizare şi in-
strucţiunile. Nerespectarea indicaţiilor de
avertizare şi a instrucţiunilor poate provoca
electrocutare, incendii şi/sau răniri grave.
Utilizare conform destinaţiei
Scula electrică este destinată executării în regim staţionar de
tăieri longitudinale şi transversale drepte în lemn. Sunt posi-
bile unghiuri de înclinare în plan orizontal de la –48° până la
+48° cât şi unghiuri de înclinare în plan vertical de la –2° până
la +47°.
Puterea sculei electrice permite utilizarea acesteia pentru tă-
ierea lemnului de esenţă tare şi moale, cât şi a PAL-ului şi a
PFL-ului.
În modul de funcţionare ca ferăstrău circular de banc, nu este
permisă utilizarea sculei electrice pentru debitarea aluminiu-
lui sau a altor metale neferoase.
Lampa acestei scule electrice este destinată iluminării directe
a zonei de lucru a sculei electrice şi nu este adecvată pentru
iluminarea încăperilor din gospodărie.

Elemente componente

Numerotarea elementelor componente se referă la schiţele
sculei electrice de la paginile grafice.
1 Tastă de oprire
2 Tastă de pornire
3 Găuri pentru montaj
4 Mânere
5 Cheie imbus (6 mm)/şurubelniţă pentru şuruburi
crestate
6 Cadru dispozitiv de protecţie la răsturnare
7 Pânză de ferăstrău
8 Sac colector de praf
9 Eliminare aşchii
10 Şurub de blocare al mânerului 11
11 Mâner
12 Şurub cu locaş hexagonal pentru fixarea pânzei de
ferăstrău
1 609 92A 18Z | (17.6.15)
13 Dispozitiv de blocare ax
14 Flanşă de strângere
15 Flanşă interioară de strângere
16 Capac de acoperire lentilă laser
Componente ale ferăstrăului circular staţionar
17 Tastă pentru deblocarea braţului maşinii
18 Mâner
19 Unitate laser/ieşire rază laser
20 Apărătoare-disc
21 Menghină
22 Masă de lucru a ferăstrăului circular staţionar
23 Scala unghiurilor de înclinare (în plan orizontal)
24 Placă intermediară
25 Manetă de fixare pentru unghiurile de înclinare (în plan
orizontal)
26 Pârghie pentru reglajul prealabil al unghiurilor de înclina-
re (în plan orizontal)
27 Marcaje crestate pentru unghiurile de înclinare standard
28 Găuri pentru menghine
29 Prelungirea mesei de lucru pentru ferăstrău
30 Şină opritoare
31 Şină opritoare reglabilă
32 Şurub opritor pentru unghiul de înclinare de 33,9° (în
plan vertical)
33 Bolţ opritor pentru unghiul de înclinare de 33,9° (în plan
vertical)
34 Spot luminos
35 Comutator de lumină („Light")
36 Comutator pentru marcarea liniilor de tăiere („Laser")
37 Manetă de fixare pentru unghiurile de înclinare (în plan
vertical)
38 Dispozitiv de siguranţă pentru transport
39 Şuruburi hexagonală (6 mm) ale şinei opritoare
40 Plăcuţă de avertizare laser
41 Şuruburi imbus ale prelungirii mesei de lucru pentru fe-
răstrău
42 Bară filetată
43 Şurub-fluture
44 Şurub de blocare a şinei opritoare reglabile
45 Clemă de blocare
46 Scală de reglare fină
47 Indicator de unghiuri (în plan vertical)
48 Scala unghiurilor de înclinare (în plan vertical)
49 Şurub pentru placa intermediară
50 Capac din cauciuc (faţă)
51 Şurub de reglare pentru poziţionare laser (paralelism)
52 Şurub de reglare pentru poziţionare laser (aliniere la
nivel)
53 Capac din cauciuc (lateral)
54 Şurub de reglare pentru poziţionare laser (deviere
laterală)
55 Şurub pentru scala de reglare fină
