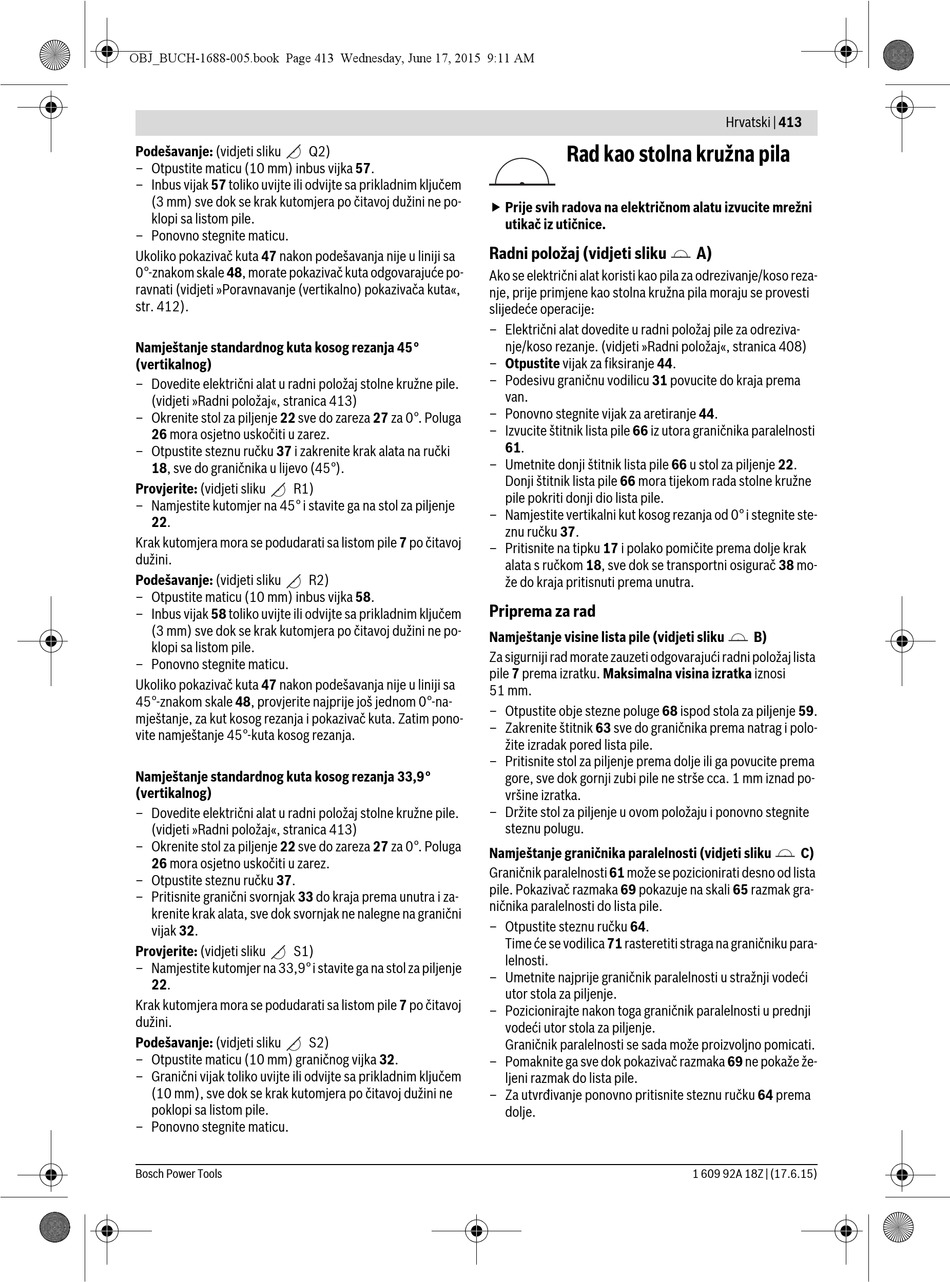

Podešavanje: (vidjeti sliku Q2)
– Otpustite maticu (10 mm) inbus vijka 57.
– Inbus vijak 57 toliko uvijte ili odvijte sa prikladnim ključem
(3 mm) sve dok se krak kutomjera po čitavoj dužini ne po-
klopi sa listom pile.
– Ponovno stegnite maticu.
Ukoliko pokazivač kuta 47 nakon podešavanja nije u liniji sa
0°-znakom skale 48, morate pokazivač kuta odgovarajuće po-
ravnati (vidjeti »Poravnavanje (vertikalno) pokazivača kuta«,
str. 412).
Namještanje standardnog kuta kosog rezanja 45°
(vertikalnog)
– Dovedite električni alat u radni položaj stolne kružne pile.
(vidjeti »Radni položaj«, stranica 413)
– Okrenite stol za piljenje 22 sve do zareza 27 za 0°. Poluga
26 mora osjetno uskočiti u zarez.
– Otpustite steznu ručku 37 i zakrenite krak alata na ručki
18, sve do graničnika u lijevo (45°).
Provjerite: (vidjeti sliku R1)
– Namjestite kutomjer na 45° i stavite ga na stol za piljenje
22.
Krak kutomjera mora se podudarati sa listom pile 7 po čitavoj
dužini.
Podešavanje: (vidjeti sliku R2)
– Otpustite maticu (10 mm) inbus vijka 58.
– Inbus vijak 58 toliko uvijte ili odvijte sa prikladnim ključem
(3 mm) sve dok se krak kutomjera po čitavoj dužini ne po-
klopi sa listom pile.
– Ponovno stegnite maticu.
Ukoliko pokazivač kuta 47 nakon podešavanja nije u liniji sa
45°-znakom skale 48, provjerite najprije još jednom 0°-na-
mještanje, za kut kosog rezanja i pokazivač kuta. Zatim pono-
vite namještanje 45°-kuta kosog rezanja.
Namještanje standardnog kuta kosog rezanja 33,9°
(vertikalnog)
– Dovedite električni alat u radni položaj stolne kružne pile.
(vidjeti »Radni položaj«, stranica 413)
– Okrenite stol za piljenje 22 sve do zareza 27 za 0°. Poluga
26 mora osjetno uskočiti u zarez.
– Otpustite steznu ručku 37.
– Pritisnite granični svornjak 33 do kraja prema unutra i za-
krenite krak alata, sve dok svornjak ne nalegne na granični
vijak 32.
Provjerite: (vidjeti sliku S1)
– Namjestite kutomjer na 33,9° i stavite ga na stol za piljenje
22.
Krak kutomjera mora se podudarati sa listom pile 7 po čitavoj
dužini.
Podešavanje: (vidjeti sliku S2)
– Otpustite maticu (10 mm) graničnog vijka 32.
– Granični vijak toliko uvijte ili odvijte sa prikladnim ključem
(10 mm), sve dok se krak kutomjera po čitavoj dužini ne
poklopi sa listom pile.
– Ponovno stegnite maticu.
Bosch Power Tools
Rad kao stolna kružna pila
 Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
Radni položaj (vidjeti sliku
Ako se električni alat koristi kao pila za odrezivanje/koso reza-
nje, prije primjene kao stolna kružna pila moraju se provesti
slijedeće operacije:
– Električni alat dovedite u radni položaj pile za odreziva-
nje/koso rezanje. (vidjeti »Radni položaj«, stranica 408)
– Otpustite vijak za fiksiranje 44.
– Podesivu graničnu vodilicu 31 povucite do kraja prema
van.
– Ponovno stegnite vijak za aretiranje 44.
– Izvucite štitnik lista pile 66 iz utora graničnika paralelnosti
61.
– Umetnite donji štitnik lista pile 66 u stol za piljenje 22.
Donji štitnik lista pile 66 mora tijekom rada stolne kružne
pile pokriti donji dio lista pile.
– Namjestite vertikalni kut kosog rezanja od 0° i stegnite ste-
znu ručku 37.
– Pritisnite na tipku 17 i polako pomičite prema dolje krak
alata s ručkom 18, sve dok se transportni osigurač 38 mo-
že do kraja pritisnuti prema unutra.
Priprema za rad
Namještanje visine lista pile (vidjeti sliku
Za sigurniji rad morate zauzeti odgovarajući radni položaj lista
pile 7 prema izratku. Maksimalna visina izratka iznosi
51 mm.
– Otpustite obje stezne poluge 68 ispod stola za piljenje 59.
– Zakrenite štitnik 63 sve do graničnika prema natrag i polo-
žite izradak pored lista pile.
– Pritisnite stol za piljenje prema dolje ili ga povucite prema
gore, sve dok gornji zubi pile ne strše cca. 1 mm iznad po-
vršine izratka.
– Držite stol za piljenje u ovom položaju i ponovno stegnite
steznu polugu.
Namještanje graničnika paralelnosti (vidjeti sliku
Graničnik paralelnosti 61 može se pozicionirati desno od lista
pile. Pokazivač razmaka 69 pokazuje na skali 65 razmak gra-
ničnika paralelnosti do lista pile.
– Otpustite steznu ručku 64.
Time će se vodilica 71 rasteretiti straga na graničniku para-
lelnosti.
– Umetnite najprije graničnik paralelnosti u stražnji vodeći
utor stola za piljenje.
– Pozicionirajte nakon toga graničnik paralelnosti u prednji
vodeći utor stola za piljenje.
Graničnik paralelnosti se sada može proizvoljno pomicati.
– Pomaknite ga sve dok pokazivač razmaka 69 ne pokaže že-
ljeni razmak do lista pile.
– Za utvrđivanje ponovno pritisnite steznu ručku 64 prema
dolje.
Hrvatski | 413
A)
B)
C)
