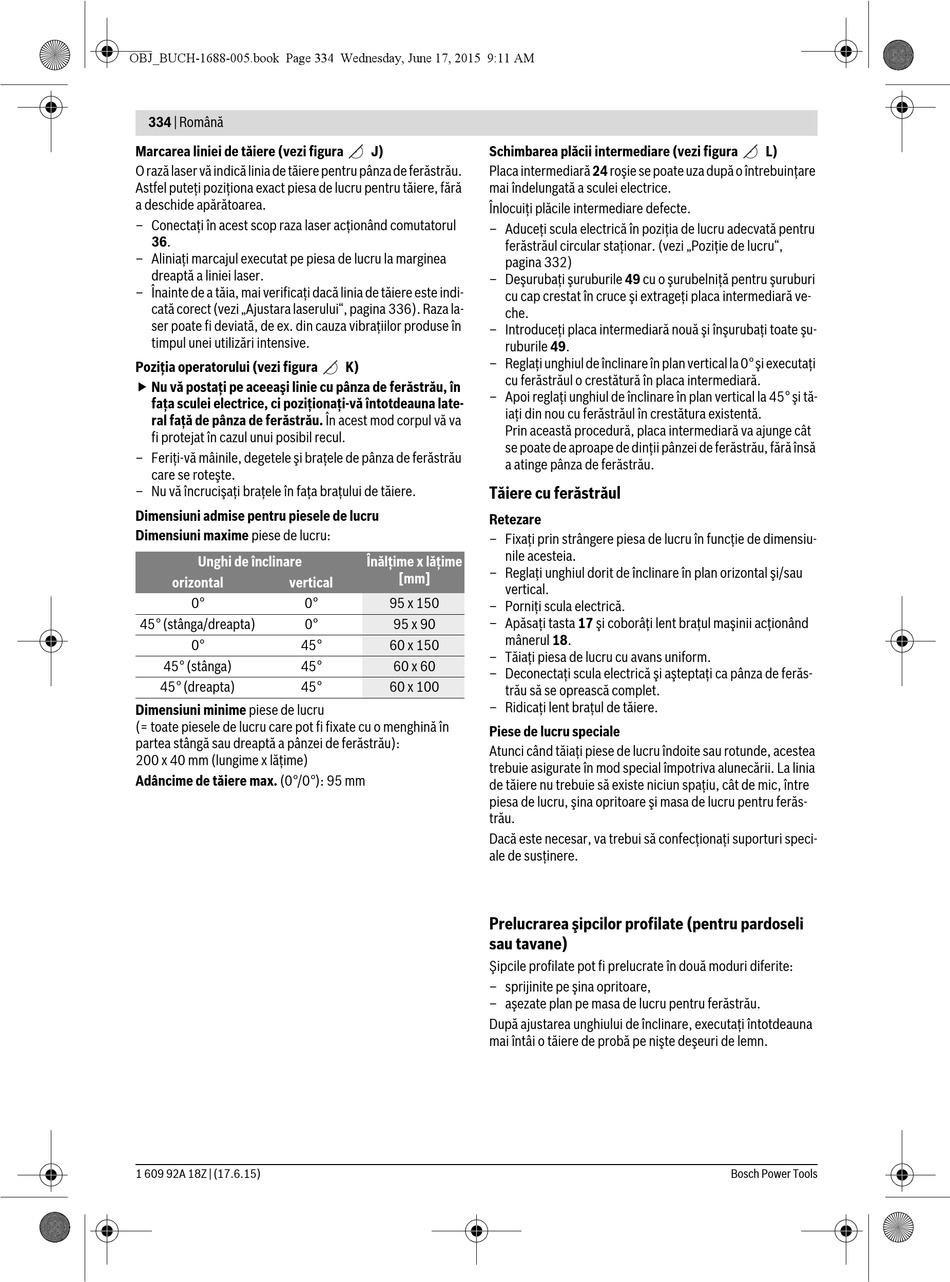

334 | Română
Marcarea liniei de tăiere (vezi figura
O rază laser vă indică linia de tăiere pentru pânza de ferăstrău.
Astfel puteţi poziţiona exact piesa de lucru pentru tăiere, fără
a deschide apărătoarea.
– Conectaţi în acest scop raza laser acţionând comutatorul
36.
– Aliniaţi marcajul executat pe piesa de lucru la marginea
dreaptă a liniei laser.
– Înainte de a tăia, mai verificaţi dacă linia de tăiere este indi-
cată corect (vezi „Ajustara laserului", pagina 336). Raza la-
ser poate fi deviată, de ex. din cauza vibraţiilor produse în
timpul unei utilizări intensive.
Poziţia operatorului (vezi figura
 Nu vă postaţi pe aceeaşi linie cu pânza de ferăstrău, în
faţa sculei electrice, ci poziţionaţi-vă întotdeauna late-
ral faţă de pânza de ferăstrău. În acest mod corpul vă va
fi protejat în cazul unui posibil recul.
– Feriţi-vă mâinile, degetele şi braţele de pânza de ferăstrău
care se roteşte.
– Nu vă încrucişaţi braţele în faţa braţului de tăiere.
Dimensiuni admise pentru piesele de lucru
Dimensiuni maxime piese de lucru:
Unghi de înclinare
orizontal vertical
0° 0°
45° (stânga/dreapta) 0°
0° 45°
45° (stânga) 45°
45° (dreapta) 45°
Dimensiuni minime piese de lucru
(= toate piesele de lucru care pot fi fixate cu o menghină în
partea stângă sau dreaptă a pânzei de ferăstrău):
200 x 40 mm (lungime x lăţime)
Adâncime de tăiere max. (0°/0°): 95 mm
1 609 92A 18Z | (17.6.15)
J) Schimbarea plăcii intermediare (vezi figura
Placa intermediară 24 roşie se poate uza după o întrebuinţare
mai îndelungată a sculei electrice.
Înlocuiţi plăcile intermediare defecte.
– Aduceţi scula electrică în poziţia de lucru adecvată pentru
ferăstrăul circular staţionar. (vezi „Poziţie de lucru",
pagina 332)
– Deşurubaţi şuruburile 49 cu o şurubelniţă pentru şuruburi
cu cap crestat în cruce şi extrageţi placa intermediară ve-
che.
– Introduceţi placa intermediară nouă şi înşurubaţi toate şu-
ruburile 49.
– Reglaţi unghiul de înclinare în plan vertical la 0° şi executaţi
K)
cu ferăstrăul o crestătură în placa intermediară.
– Apoi reglaţi unghiul de înclinare în plan vertical la 45° şi tă-
iaţi din nou cu ferăstrăul în crestătura existentă.
Prin această procedură, placa intermediară va ajunge cât
se poate de aproape de dinţii pânzei de ferăstrău, fără însă
a atinge pânza de ferăstrău.
Tăiere cu ferăstrăul
Retezare
– Fixaţi prin strângere piesa de lucru în funcţie de dimensiu-
nile acesteia.
Înălţime x lăţime
– Reglaţi unghiul dorit de înclinare în plan orizontal şi/sau
[mm]
vertical.
95 x 150
– Porniţi scula electrică.
– Apăsaţi tasta 17 şi coborâţi lent braţul maşinii acţionând
95 x 90
mânerul 18.
60 x 150
– Tăiaţi piesa de lucru cu avans uniform.
60 x 60
– Deconectaţi scula electrică şi aşteptaţi ca pânza de ferăs-
60 x 100
trău să se oprească complet.
– Ridicaţi lent braţul de tăiere.
Piese de lucru speciale
Atunci când tăiaţi piese de lucru îndoite sau rotunde, acestea
trebuie asigurate în mod special împotriva alunecării. La linia
de tăiere nu trebuie să existe niciun spaţiu, cât de mic, între
piesa de lucru, şina opritoare şi masa de lucru pentru ferăs-
trău.
Dacă este necesar, va trebui să confecţionaţi suporturi speci-
ale de susţinere.
Prelucrarea şipcilor profilate (pentru pardoseli
sau tavane)
Şipcile profilate pot fi prelucrate în două moduri diferite:
– sprijinite pe şina opritoare,
– aşezate plan pe masa de lucru pentru ferăstrău.
După ajustarea unghiului de înclinare, executaţi întotdeauna
mai întâi o tăiere de probă pe nişte deşeuri de lemn.
L)
