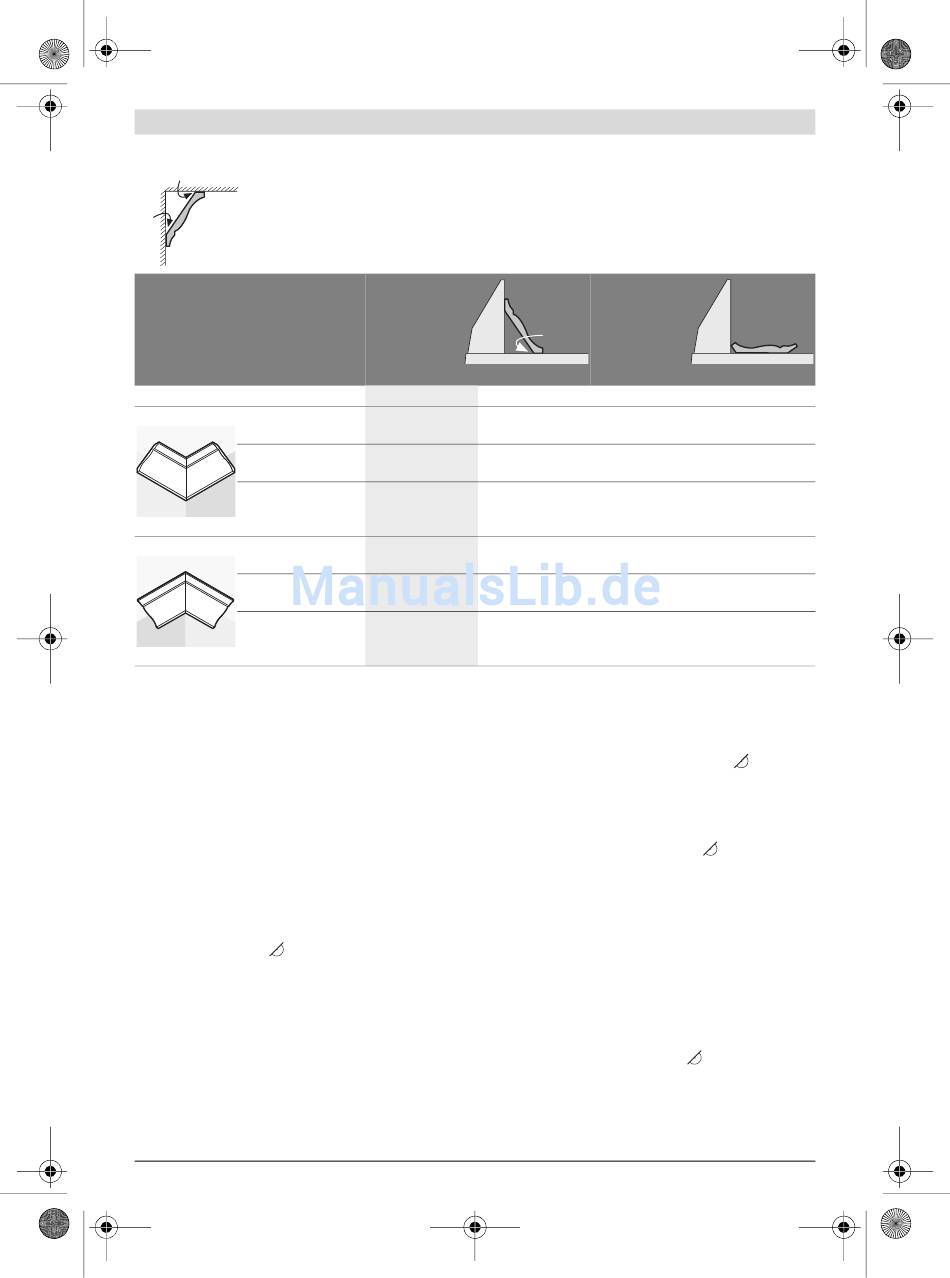

Πήχεις οροφών (σύμφωνα με τα στάνταρ των ΗΠΑ)
Όταν θέλετε να κατεργαστείτε πήχεις οροφών επάνω στο τραπέζι σέγας, πρέπει να ρυθμίσετε τις στάνταρ
52°
γωνίες φαλτσοτομής 31,6° (οριζόντια) και 33,9° (κάθετα).
Ο πίνακας που ακολουθεί περιέχει υποδείξεις για την κατεργασία πηχών οροφής.
38°
Ρυθμίσεις
Κάθετη γωνία φαλτσοτομής
Πήχης οροφής
Εσωτερική ακμή οριζόντια γωνία φαλ-
τσοτομής
Θέση του υπό κατεργα-
σία τεμαχίου
Το έτοιμο υπό κατεργα-
σία τεμάχιο
βρίσκεται ...
Εξωτερική ακμή οριζόντια γωνία φαλ-
τσοτομής
Θέση του υπό κατεργα-
σία τεμαχίου
Το έτοιμο υπό κατεργα-
σία τεμάχιο
βρίσκεται ...
Έλεγχος και ρύθμιση των βασικών ρυθμίσεων
Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση
του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές
ρυθμίσεις του και, αν χρειαστεί, να επαναρυθμιστούν.
Γι' αυτό χρειάζεσθε πείρα και ειδικά εργαλεία.
Ένα εξουσιοδοτημένο κατάστημα Service της Bosch διεξάγει
αυτήν την εργασία γρήγορα και αξιόπιστα.
Ρύθμιση του λέιζερ
– Οδηγήστε το ηλεκτρικό εργαλείο στη θέση Επιτραπέζιο πρι-
όνι. (βλέπε «Θέση εργασίας», σελίδα 200)
– Γυρίστε το τραπέζι πριονίσματος 22 μέχρι την εγκοπή 27 για
0°. Ο μοχλός 26 πρέπει να μανδαλώσει αισθητά στην εγκο-
πή.
Έλεγχος: (Βλέπε εικόνα M1)
– Σημαδέψτε επάνω στο υπό κατεργασία τεμάχιο μια ίσια
γραμμή κοπής.
– Πατήστε το πλήκτρο 17 και οδηγήστε το βραχίονα του εργα-
λείου σιγά-σιγά προς τα κάτω, πιάνοντάς τον από τη λαβή 18.
– Ρυθμίστε το υπό κατεργασία τεμάχιο έτσι, ώστε τα δόντια του
πριονόδισκου να ευθυγραμμιστούν με τη γραμμή κοπής.
– Συγκρατήστε το υπό κατεργασία τεμάχιο σ΄ αυτήν τη θέση
και οδηγήστε το βραχίονα του εργαλείου σιγά-σιγά πάλι προς
τα επάνω.
– Σφίξτε καλά το υπό κατεργασία τεμάχιο.
– Ενεργοποιήστε την ακτίνα λέιζερ με το διακόπτη 36.
Bosch Power Tools
ακούμπισμα
στη ράγα οδή-
γησης
52°
0°
αριστερή πλευρά δεξιά πλευρά
45° δεξιά 45° αριστερά
κάτω ακμή στη ράγα κάτω ακμή στη ράγα
οδήγησης οδήγησης
... δεξιά από την το- ... αριστερά από την
μή τομή
45° αριστερά 45° δεξιά
κάτω ακμή στη ράγα κάτω ακμή στη ράγα
οδήγησης οδήγησης
... δεξιά από την το- ... αριστερά από την
μή τομή
Η ακτίνα λέιζερ πρέπει να είναι σε όλο της το μήκος πρόσωπο με
τη γραμμή κοπής, ακόμη και όταν ο βραχίονας οδηγείται προς
τα κάτω.
Ρύθμιση του παραλληλισμού: (Βλέπε εικόνα
– Ανοίξτε το λαστιχένιο πώμα 50.
– Γυρίστε τη βίδα ρύθμισης 51 με ένα κατάλληλο κατσαβίδι
μέχρι η ακτίνα λέιζερ να παραλληλιστεί σε όλο της το μήκος
με τη γραμμή κοπής επάνω στο υπό κατεργασία τεμάχιο.
Ρύθμιση της ευθείασης: (Βλέπε εικόνα
Η βίδα ρύθμισης 52 που βρίσκεται κάτω από το άνοιγμα με το
χαρακτηριστικό «R/L» χρησιμεύει στη ρύθμιση της ευθείασης.
– Γυρίστε τη βίδα ρύθμισης 52 με το κατσαβίδι για βίδες με αυ-
λακωτή κεφαλή μέχρι η παράλληλη ακτίνα λέιζερ να ευθεια-
στεί [να έρθει πρόσωπο] σε όλο της το μήκος με τη γραμμή
κοπής επάνω στο υπό κατεργασία τεμάχιο.
Το γύρισμα με φορά αντίθετη της ωρολογιακής μετατοπίζει την
ακτίνα λέιζερ από τα αριστερά προς τα δεξιά και το γύρισμα με
ωρολογιακή φορά μετατοπίζει την ακτίνα λέιζερ από τα δεξιά
προς τα αριστερά.
Ρύθμιση της πλευρικής απόκλισης κατά τη μετακίνηση του
βραχίονα εργαλείου: (Βλέπε εικόνα
– Ανοίξτε το πλευρικό πώμα 53.
– Γυρίστε με ένα κατάλληλο κατσαβίδι τη βίδα ρύθμισης 54 με
φορά ωρολογιακή σε περίπτωση που η ακτίνα λέιζερ, όταν
κατά την κίνηση του βραχίονα του εργαλείου προς τα κάτω
κινείται προς τα αριστερά.
Ελληνικά | 197
επίπεδη το-
ποθ. στο τρα-
πέζι σέγας
33,9°
αριστερή πλευρά δεξιά πλευρά
31,6° δεξιά 31,6° αριστερά
επάνω ακμή στη ρά- κάτω ακμή στη ράγα
γα οδήγησης οδήγησης
... αριστερά από την ... αριστερά από την
τομή τομή
31,6° αριστερά 31,6° δεξιά
κάτω ακμή στη ράγα επάνω ακμή στη ρά-
οδήγησης γα οδήγησης
... δεξιά από την το- ... δεξιά από την το-
μή μή
M2)
M3)
M4)
