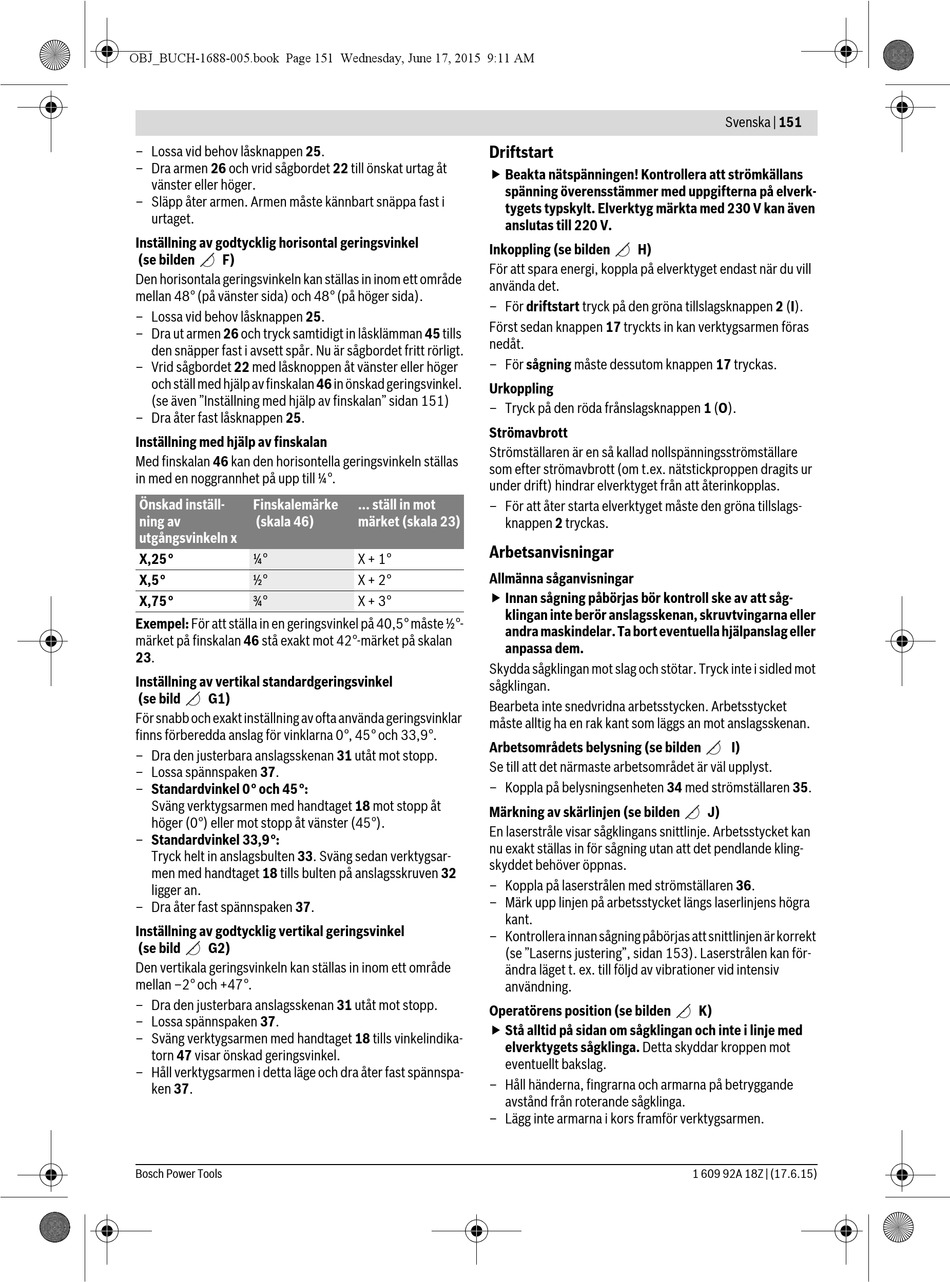

– Lossa vid behov låsknappen 25.
– Dra armen 26 och vrid sågbordet 22 till önskat urtag åt
vänster eller höger.
– Släpp åter armen. Armen måste kännbart snäppa fast i
urtaget.
Inställning av godtycklig horisontal geringsvinkel
(se bilden F)
Den horisontala geringsvinkeln kan ställas in inom ett område
mellan 48° (på vänster sida) och 48° (på höger sida).
– Lossa vid behov låsknappen 25.
– Dra ut armen 26 och tryck samtidigt in låsklämman 45 tills
den snäpper fast i avsett spår. Nu är sågbordet fritt rörligt.
– Vrid sågbordet 22 med låsknoppen åt vänster eller höger
och ställ med hjälp av finskalan 46 in önskad geringsvinkel.
(se även "Inställning med hjälp av finskalan" sidan 151)
– Dra åter fast låsknappen 25.
Inställning med hjälp av finskalan
Med finskalan 46 kan den horisontella geringsvinkeln ställas
in med en noggrannhet på upp till ¼°.
Önskad inställ- Finskalemärke
ning av (skala 46)
utgångsvinkeln x
X,25° ¼°
X,5° ½°
X,75° ¾°
Exempel: För att ställa in en geringsvinkel på 40,5° måste ½°-
märket på finskalan 46 stå exakt mot 42°-märket på skalan
23.
Inställning av vertikal standardgeringsvinkel
(se bild G1)
För snabb och exakt inställning av ofta använda geringsvinklar
finns förberedda anslag för vinklarna 0°, 45° och 33,9°.
– Dra den justerbara anslagsskenan 31 utåt mot stopp.
– Lossa spännspaken 37.
– Standardvinkel 0° och 45°:
Sväng verktygsarmen med handtaget 18 mot stopp åt
höger (0°) eller mot stopp åt vänster (45°).
– Standardvinkel 33,9°:
Tryck helt in anslagsbulten 33. Sväng sedan verktygsar-
men med handtaget 18 tills bulten på anslagsskruven 32
ligger an.
– Dra åter fast spännspaken 37.
Inställning av godtycklig vertikal geringsvinkel
(se bild G2)
Den vertikala geringsvinkeln kan ställas in inom ett område
mellan –2° och +47°.
– Dra den justerbara anslagsskenan 31 utåt mot stopp.
– Lossa spännspaken 37.
– Sväng verktygsarmen med handtaget 18 tills vinkelindika-
torn 47 visar önskad geringsvinkel.
– Håll verktygsarmen i detta läge och dra åter fast spännspa-
ken 37.
Bosch Power Tools
Driftstart
 Beakta nätspänningen! Kontrollera att strömkällans
spänning överensstämmer med uppgifterna på elverk-
tygets typskylt. Elverktyg märkta med 230 V kan även
anslutas till 220 V.
Inkoppling (se bilden
För att spara energi, koppla på elverktyget endast när du vill
använda det.
– För driftstart tryck på den gröna tillslagsknappen 2 (I).
Först sedan knappen 17 tryckts in kan verktygsarmen föras
nedåt.
– För sågning måste dessutom knappen 17 tryckas.
Urkoppling
– Tryck på den röda frånslagsknappen 1 (O).
Strömavbrott
Strömställaren är en så kallad nollspänningsströmställare
som efter strömavbrott (om t.ex. nätstickproppen dragits ur
under drift) hindrar elverktyget från att återinkopplas.
... ställ in mot
– För att åter starta elverktyget måste den gröna tillslags-
märket (skala 23)
knappen 2 tryckas.
Arbetsanvisningar
X + 1°
Allmänna såganvisningar
X + 2°
 Innan sågning påbörjas bör kontroll ske av att såg-
X + 3°
klingan inte berör anslagsskenan, skruvtvingarna eller
andra maskindelar. Ta bort eventuella hjälpanslag eller
anpassa dem.
Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot
sågklingan.
Bearbeta inte snedvridna arbetsstycken. Arbetsstycket
måste alltig ha en rak kant som läggs an mot anslagsskenan.
Arbetsområdets belysning (se bilden
Se till att det närmaste arbetsområdet är väl upplyst.
– Koppla på belysningsenheten 34 med strömställaren 35.
Märkning av skärlinjen (se bilden
En laserstråle visar sågklingans snittlinje. Arbetsstycket kan
nu exakt ställas in för sågning utan att det pendlande kling-
skyddet behöver öppnas.
– Koppla på laserstrålen med strömställaren 36.
– Märk upp linjen på arbetsstycket längs laserlinjens högra
kant.
– Kontrollera innan sågning påbörjas att snittlinjen är korrekt
(se "Laserns justering", sidan 153). Laserstrålen kan för-
ändra läget t. ex. till följd av vibrationer vid intensiv
användning.
Operatörens position (se bilden
 Stå alltid på sidan om sågklingan och inte i linje med
elverktygets sågklinga. Detta skyddar kroppen mot
eventuellt bakslag.
– Håll händerna, fingrarna och armarna på betryggande
avstånd från roterande sågklinga.
– Lägg inte armarna i kors framför verktygsarmen.
Svenska | 151
H)
I)
J)
K)
