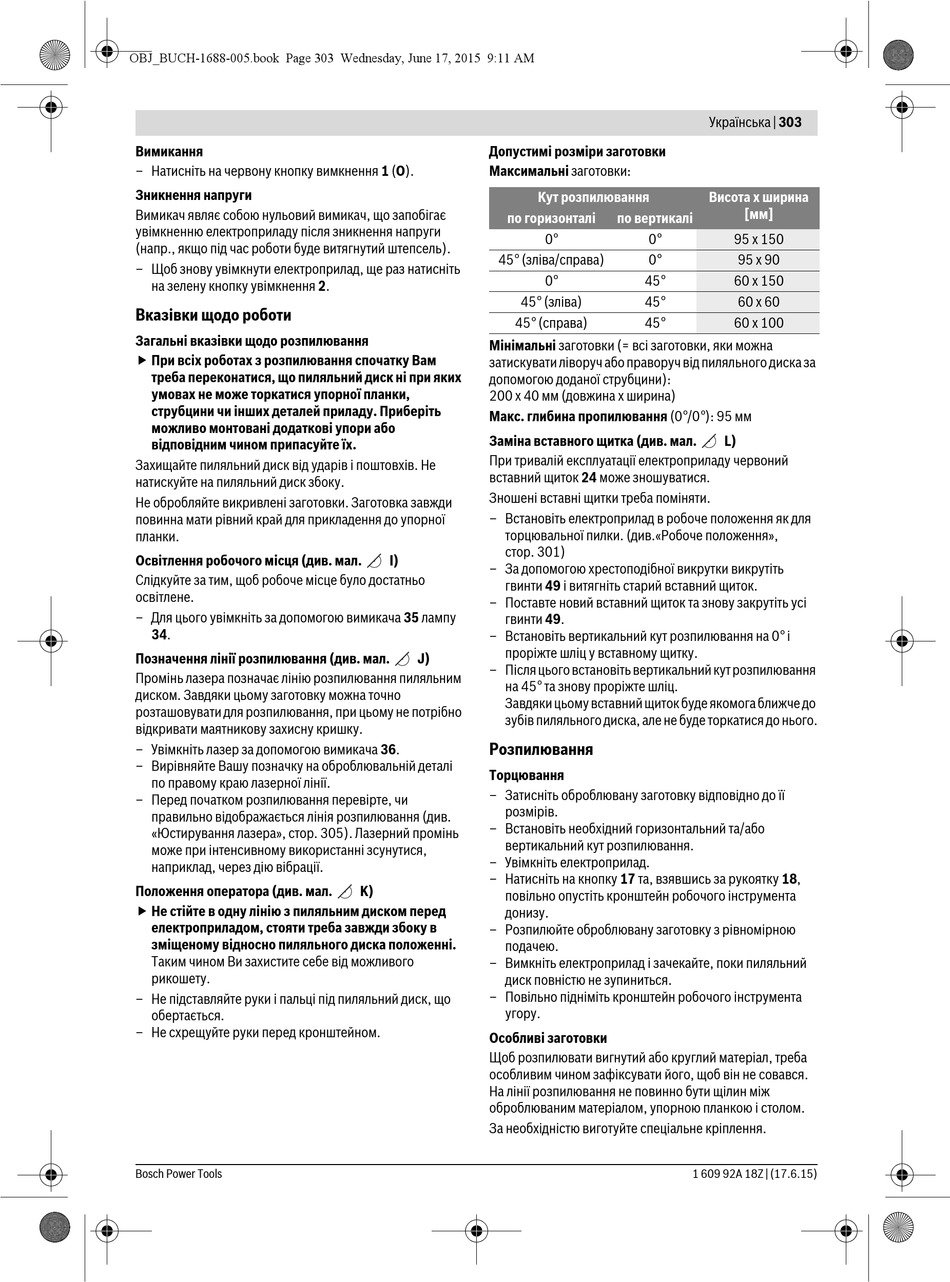

Bosch GTM 12 JL Professional Originalbetriebsanleitung Seite 303

OBJ_BUCH-1688-005.book Page 303 Wednesday, June 17, 2015 9:11 AM
Вимикання
– Натисніть на червону кнопку вимкнення 1 (O).
Зникнення напруги
Вимикач являє собою нульовий вимикач, що запобігає
увімкненню електроприладу після зникнення напруги
(напр., якщо під час роботи буде витягнутий штепсель).
– Щоб знову увімкнути електроприлад, ще раз натисніть
на зелену кнопку увімкнення 2.
Вказівки щодо роботи
Загальні вказівки щодо розпилювання
 При всіх роботах з розпилювання спочатку Вам
треба переконатися, що пиляльний диск ні при яких
умовах не може торкатися упорної планки,
струбцини чи інших деталей приладу. Приберіть
можливо монтовані додаткові упори або
відповідним чином припасуйте їх.
Захищайте пиляльний диск від ударів і поштовхів. Не
натискуйте на пиляльний диск збоку.
Не обробляйте викривлені заготовки. Заготовка завжди
повинна мати рівний край для прикладення до упорної
планки.
Освітлення робочого місця (див. мал.
Слідкуйте за тим, щоб робоче місце було достатньо
освітлене.
– Для цього увімкніть за допомогою вимикача 35 лампу
34.
Позначення лінії розпилювання (див. мал.
Промінь лазера позначає лінію розпилювання пиляльним
диском. Завдяки цьому заготовку можна точно
розташовувати для розпилювання, при цьому не потрібно
відкривати маятникову захисну кришку.
– Увімкніть лазер за допомогою вимикача 36.
– Вирівняйте Вашу позначку на оброблювальній деталі
по правому краю лазерної лінії.
– Перед початком розпилювання перевірте, чи
правильно відображається лінія розпилювання (див.
«Юстирування лазера», стор. 305). Лазерний промінь
може при інтенсивному використанні зсунутися,
наприклад, через дію вібрації.
Положення оператора (див. мал.
 Не стійте в одну лінію з пиляльним диском перед
електроприладом, стояти треба завжди збоку в
зміщеному відносно пиляльного диска положенні.
Таким чином Ви захистите себе від можливого
рикошету.
– Не підставляйте руки і пальці під пиляльний диск, що
обертається.
– Не схрещуйте руки перед кронштейном.
Bosch Power Tools
Допустимі розміри заготовки
Максимальні заготовки:
Кут розпилювання
по горизонталі
45° (зліва/справа)
45° (зліва)
45° (справа)
Мінімальні заготовки (= всі заготовки, яки можна
затискувати ліворуч або праворуч від пиляльного диска за
допомогою доданої струбцини):
200 x 40 мм (довжина x ширина)
Макс. глибина пропилювання (0°/0°): 95 мм
Заміна вставного щитка (див. мал.
При тривалій експлуатації електроприладу червоний
вставний щиток 24 може зношуватися.
Зношені вставні щитки треба поміняти.
– Встановіть електроприлад в робоче положення як для
торцювальної пилки. (див.«Робоче положення»,
стор. 301)
I)
– За допомогою хрестоподібної викрутки викрутіть
гвинти 49 і витягніть старий вставний щиток.
– Поставте новий вставний щиток та знову закрутіть усі
гвинти 49.
– Встановіть вертикальний кут розпилювання на 0° і
проріжте шліц у вставному щитку.
J)
– Після цього встановіть вертикальний кут розпилювання
на 45° та знову проріжте шліц.
Завдяки цьому вставний щиток буде якомога ближче до
зубів пиляльного диска, але не буде торкатися до нього.
Розпилювання
Торцювання
– Затисніть оброблювану заготовку відповідно до її
розмірів.
– Встановіть необхідний горизонтальний та/або
вертикальний кут розпилювання.
– Увімкніть електроприлад.
– Натисніть на кнопку 17 та, взявшись за рукоятку 18,
K)
повільно опустіть кронштейн робочого інструмента
донизу.
– Розпилюйте оброблювану заготовку з рівномірною
подачею.
– Вимкніть електроприлад і зачекайте, поки пиляльний
диск повністю не зупиниться.
– Повільно підніміть кронштейн робочого інструмента
угору.
Особливі заготовки
Щоб розпилювати вигнутий або круглий матеріал, треба
особливим чином зафіксувати його, щоб він не совався.
На лінії розпилювання не повинно бути щілин між
оброблюваним матеріалом, упорною планкою і столом.
За необхідністю виготуйте спеціальне кріплення.
Українська | 303
Висота x ширина
по вертикалі
0° 0°
0°
0° 45°
45°
45°
L)
1 609 92A 18Z | (17.6.15)
[мм]
95 x 150
95 x 90
60 x 150
60 x 60
60 x 100
