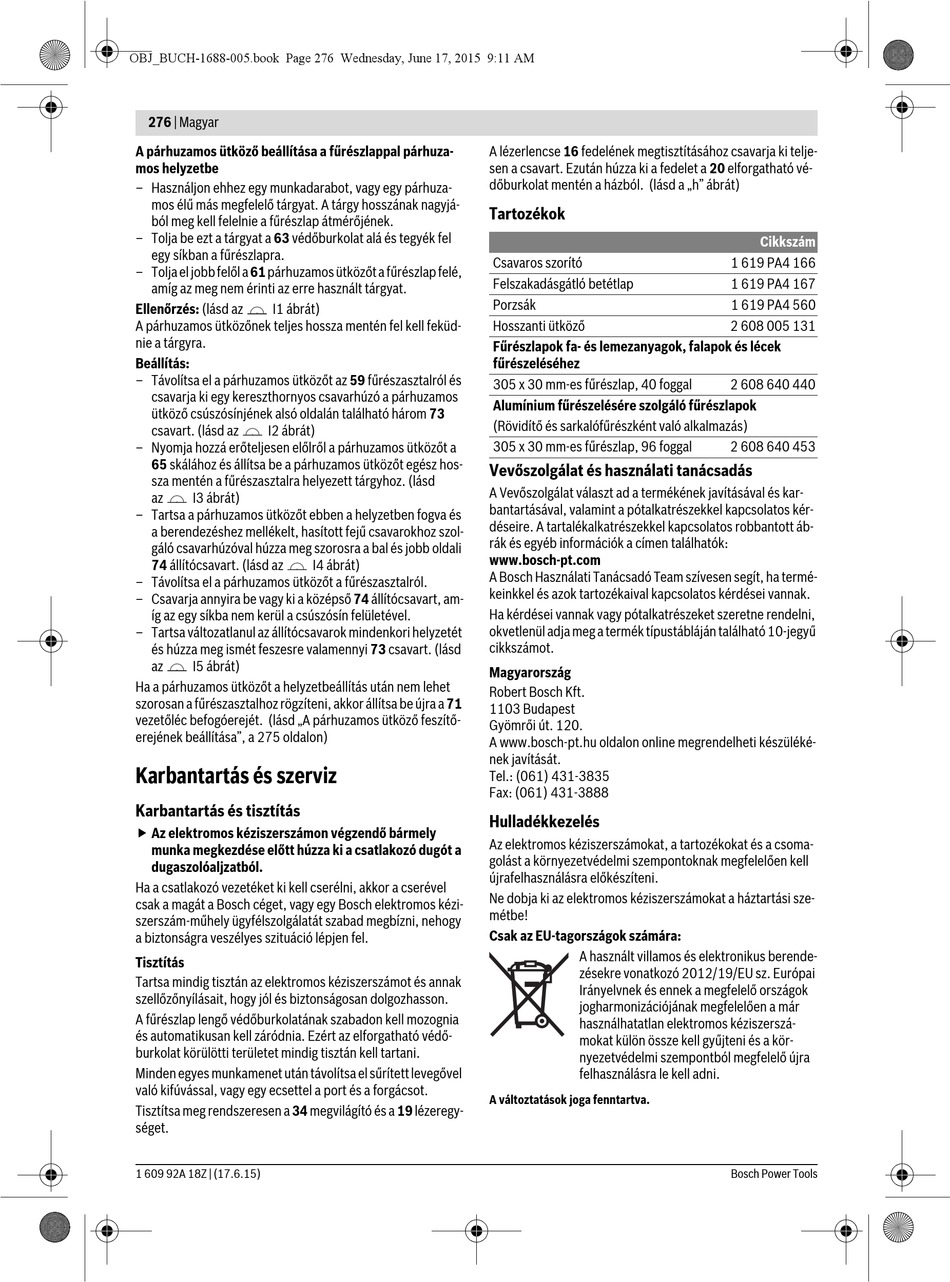

276 | Magyar
A párhuzamos ütköző beállítása a fűrészlappal párhuza-
mos helyzetbe
– Használjon ehhez egy munkadarabot, vagy egy párhuza-
mos élű más megfelelő tárgyat. A tárgy hosszának nagyjá-
ból meg kell felelnie a fűrészlap átmérőjének.
– Tolja be ezt a tárgyat a 63 védőburkolat alá és tegyék fel
egy síkban a fűrészlapra.
– Tolja el jobb felől a 61 párhuzamos ütközőt a fűrészlap felé,
amíg az meg nem érinti az erre használt tárgyat.
Ellenőrzés: (lásd az I1 ábrát)
A párhuzamos ütközőnek teljes hossza mentén fel kell feküd-
nie a tárgyra.
Beállítás:
– Távolítsa el a párhuzamos ütközőt az 59 fűrészasztalról és
csavarja ki egy kereszthornyos csavarhúzó a párhuzamos
ütköző csúszósínjének alsó oldalán található három 73
csavart. (lásd az I2 ábrát)
– Nyomja hozzá erőteljesen előlről a párhuzamos ütközőt a
65 skálához és állítsa be a párhuzamos ütközőt egész hos-
sza mentén a fűrészasztalra helyezett tárgyhoz. (lásd
az I3 ábrát)
– Tartsa a párhuzamos ütközőt ebben a helyzetben fogva és
a berendezéshez mellékelt, hasított fejű csavarokhoz szol-
gáló csavarhúzóval húzza meg szorosra a bal és jobb oldali
74 állítócsavart. (lásd az
– Távolítsa el a párhuzamos ütközőt a fűrészasztalról.
– Csavarja annyira be vagy ki a középső 74 állítócsavart, am-
íg az egy síkba nem kerül a csúszósín felületével.
– Tartsa változatlanul az állítócsavarok mindenkori helyzetét
és húzza meg ismét feszesre valamennyi 73 csavart. (lásd
az I5 ábrát)
Ha a párhuzamos ütközőt a helyzetbeállítás után nem lehet
szorosan a fűrészasztalhoz rögzíteni, akkor állítsa be újra a 71
vezetőléc befogóerejét. (lásd „A párhuzamos ütköző feszítő-
erejének beállítása", a 275 oldalon)
Karbantartás és szerviz
Karbantartás és tisztítás
 Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével
csak a magát a Bosch céget, vagy egy Bosch elektromos kézi-
szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy
a biztonságra veszélyes szituáció lépjen fel.
Tisztítás
Tartsa mindig tisztán az elektromos kéziszerszámot és annak
szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.
A fűrészlap lengő védőburkolatának szabadon kell mozognia
és automatikusan kell záródnia. Ezért az elforgatható védő-
burkolat körülötti területet mindig tisztán kell tartani.
Minden egyes munkamenet után távolítsa el sűrített levegővel
való kifúvással, vagy egy ecsettel a port és a forgácsot.
Tisztítsa meg rendszeresen a 34 megvilágító és a 19 lézeregy-
séget.
1 609 92A 18Z | (17.6.15)
A lézerlencse 16 fedelének megtisztításához csavarja ki telje-
sen a csavart. Ezután húzza ki a fedelet a 20 elforgatható vé-
dőburkolat mentén a házból. (lásd a „h" ábrát)
Tartozékok
Vevőszolgálat és használati tanácsadás
A Vevőszolgálat választ ad a termékének javításával és kar-
bantartásával, valamint a pótalkatrészekkel kapcsolatos kér-
déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb-
rák és egyéb információk a címen találhatók:
www.bosch-pt.com
I4 ábrát)
A Bosch Használati Tanácsadó Team szívesen segít, ha termé-
keinkkel és azok tartozékaival kapcsolatos kérdései vannak.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,
okvetlenül adja meg a termék típustábláján található 10-jegyű
cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készüléké-
nek javítását.
Tel.: (061) 431-3835
Fax: (061) 431-3888
Hulladékkezelés
Az elektromos kéziszerszámokat, a tartozékokat és a csoma-
golást a környezetvédelmi szempontoknak megfelelően kell
újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat a háztartási sze-
métbe!
Csak az EU-tagországok számára:
A változtatások joga fenntartva.
Csavaros szorító
Felszakadásgátló betétlap
Porzsák
Hosszanti ütköző
Fűrészlapok fa- és lemezanyagok, falapok és lécek
fűrészeléséhez
305 x 30 mm-es fűrészlap, 40 foggal
Alumínium fűrészelésére szolgáló fűrészlapok
(Rövidítő és sarkalófűrészként való alkalmazás)
305 x 30 mm-es fűrészlap, 96 foggal
A használt villamos és elektronikus berende-
zésekre vonatkozó 2012/19/EU sz. Európai
Irányelvnek és ennek a megfelelő országok
jogharmonizációjának megfelelően a már
használhatatlan elektromos kéziszerszá-
mokat külön össze kell gyűjteni és a kör-
nyezetvédelmi szempontból megfelelő újra
felhasználásra le kell adni.
Cikkszám
1 619 PA4 166
1 619 PA4 167
1 619 PA4 560
2 608 005 131
2 608 640 440
2 608 640 453
