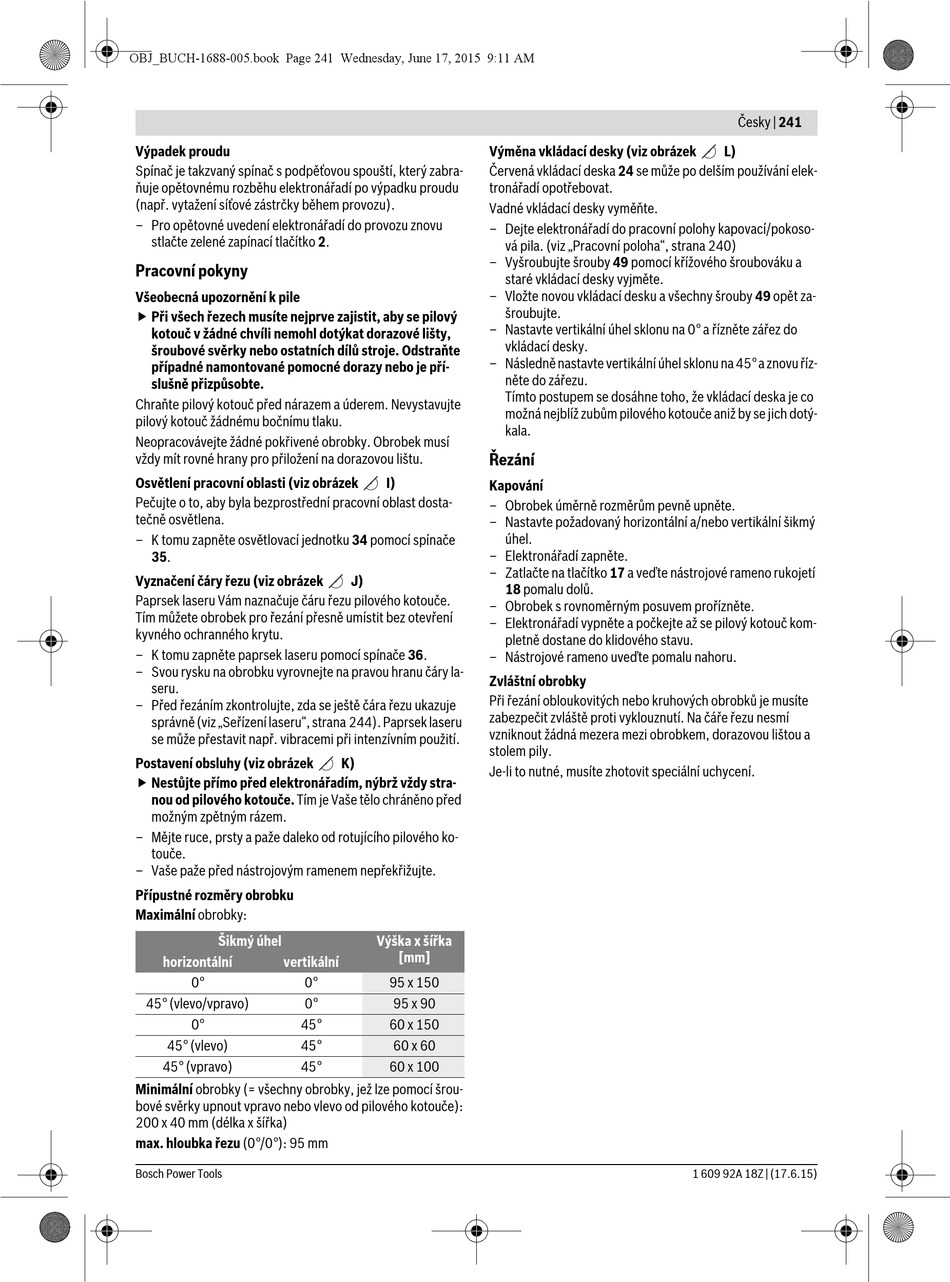

OBJ_BUCH-1688-005.book Page 241 Wednesday, June 17, 2015 9:11 AM
Výpadek proudu
Spínač je takzvaný spínač s podpěťovou spouští, který zabra-
ňuje opětovnému rozběhu elektronářadí po výpadku proudu
(např. vytažení síťové zástrčky během provozu).
– Pro opětovné uvedení elektronářadí do provozu znovu
stlačte zelené zapínací tlačítko 2.
Pracovní pokyny
Všeobecná upozornění k pile
 Při všech řezech musíte nejprve zajistit, aby se pilový
kotouč v žádné chvíli nemohl dotýkat dorazové lišty,
šroubové svěrky nebo ostatních dílů stroje. Odstraňte
případné namontované pomocné dorazy nebo je pří-
slušně přizpůsobte.
Chraňte pilový kotouč před nárazem a úderem. Nevystavujte
pilový kotouč žádnému bočnímu tlaku.
Neopracovávejte žádné pokřivené obrobky. Obrobek musí
vždy mít rovné hrany pro přiložení na dorazovou lištu.
Osvětlení pracovní oblasti (viz obrázek
Pečujte o to, aby byla bezprostřední pracovní oblast dosta-
tečně osvětlena.
– K tomu zapněte osvětlovací jednotku 34 pomocí spínače
35.
Vyznačení čáry řezu (viz obrázek
Paprsek laseru Vám naznačuje čáru řezu pilového kotouče.
Tím můžete obrobek pro řezání přesně umístit bez otevření
kyvného ochranného krytu.
– K tomu zapněte paprsek laseru pomocí spínače 36.
– Svou rysku na obrobku vyrovnejte na pravou hranu čáry la-
seru.
– Před řezáním zkontrolujte, zda se ještě čára řezu ukazuje
správně (viz „Seřízení laseru", strana 244). Paprsek laseru
se může přestavit např. vibracemi při intenzívním použití.
Postavení obsluhy (viz obrázek
 Nestůjte přímo před elektronářadím, nýbrž vždy stra-
nou od pilového kotouče. Tím je Vaše tělo chráněno před
možným zpětným rázem.
– Mějte ruce, prsty a paže daleko od rotujícího pilového ko-
touče.
– Vaše paže před nástrojovým ramenem nepřekřižujte.
Přípustné rozměry obrobku
Maximální obrobky:
Šikmý úhel
horizontální
vertikální
45° (vlevo/vpravo)
45°
45° (vlevo)
45°
45° (vpravo)
45°
Minimální obrobky (= všechny obrobky, jež lze pomocí šrou-
bové svěrky upnout vpravo nebo vlevo od pilového kotouče):
200 x 40 mm (délka x šířka)
max. hloubka řezu (0°/0°): 95 mm
Bosch Power Tools
Výměna vkládací desky (viz obrázek
Červená vkládací deska 24 se může po delším používání elek-
tronářadí opotřebovat.
Vadné vkládací desky vyměňte.
– Dejte elektronářadí do pracovní polohy kapovací/pokoso-
vá pila. (viz „Pracovní poloha", strana 240)
– Vyšroubujte šrouby 49 pomocí křížového šroubováku a
staré vkládací desky vyjměte.
– Vložte novou vkládací desku a všechny šrouby 49 opět za-
šroubujte.
– Nastavte vertikální úhel sklonu na 0° a řízněte zářez do
vkládací desky.
– Následně nastavte vertikální úhel sklonu na 45° a znovu říz-
něte do zářezu.
Tímto postupem se dosáhne toho, že vkládací deska je co
možná nejblíž zubům pilového kotouče aniž by se jich dotý-
kala.
Řezání
I)
Kapování
– Obrobek úměrně rozměrům pevně upněte.
– Nastavte požadovaný horizontální a/nebo vertikální šikmý
úhel.
– Elektronářadí zapněte.
– Zatlačte na tlačítko 17 a veďte nástrojové rameno rukojetí
J)
18 pomalu dolů.
– Obrobek s rovnoměrným posuvem prořízněte.
– Elektronářadí vypněte a počkejte až se pilový kotouč kom-
pletně dostane do klidového stavu.
– Nástrojové rameno uveďte pomalu nahoru.
Zvláštní obrobky
Při řezání obloukovitých nebo kruhových obrobků je musíte
zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí
vzniknout žádná mezera mezi obrobkem, dorazovou lištou a
stolem pily.
K)
Je-li to nutné, musíte zhotovit speciální uchycení.
Výška x šířka
[mm]
95 x 150
95 x 90
60 x 150
60 x 60
60 x 100
Česky | 241
L)
1 609 92A 18Z | (17.6.15)
